本申請涉及一種防護材料，特別是一種碳納米管防彈復合纖維膜及其制備方法和應用。

背景技術：

從古至今，個體防護材料一直是安全的保證。隨著社會發展，國內外沖突矛盾存在，槍械威力的提高，軍用防護材料的需求日趨重要，而且更需要在保證防護的前提下考慮輕質、柔性、舒適性。傳統的防護材料無法滿足這些新的要求。例如，傳統硬質防護材料多采用鋼板等金屬防護于人們身體前后方，其重量、體積較大，且為剛性結構，不便穿戴，且穿戴后嚴重限制人體的活動，穿著舒適性、透氣性差。而近年來常用的軟質防護材料主要是利用芳綸、UHMWPEPE纖維等高性能纖維材料制備其雖然較之鋼板等在重量方面有一定的減輕，但仍然需要將高性能纖維材料緊密化制備為插板以實現防護目的，使得此類軟質防護材料仍結構硬實、重量也仍高達6kg/m²，不便于穿著，穿戴舒適性仍然較差。

碳納米管具有質量輕、力學性能優越、結構柔韌性好、以及耐腐蝕和阻燃特性等優良性能，有望用于改善防彈材料的性能。相應的，研究人員也已經開展了一些相關研究。例如CN1515406A通過將碳納米管純化與分散處理，并與氧化硼反應合成碳化硼原料，再進行后續處理制造出一種防彈涂層。根據該方法制成的防彈涂層硬度高，但是所制得的硬質防護材料不符合柔軟輕質的要求。又如，張翠等將碳納米管純化后混合偶聯劑、膠粘劑涂敷到UHMWPE上，制備出復合防護材料，該防護材料中系是將碳納米管作為增強組分，一方面對于防護材料的可穿戴性和穿戴舒適性并無改善，另一方面也僅能小幅提升防護材料的防彈性能，防護材料的防彈功能主要還是由UHMWPE材料提供的。

技術實現要素：

本申請的主要目的在于提供一種碳納米管防彈復合纖維膜及其制備方法與應用，以克服現有技術中的不足。

為實現前述發明目的，本申請采用的技術方案包括：

本申請實施例提供了一種碳納米管防彈復合纖維膜，其包括復數根第一纖維與復數根第二纖維交織形成的二維面狀結構，其中至少部分的第一纖維于所述二維面狀結構所在平面或曲面上沿第一方向取向，至少部分的第二纖維于所述二維面狀結構所在平面或曲面上沿第二方向取向，所述第一纖維為碳納米管纖維，所述第二纖維包括高性能聚合物纖維。

在一些較佳實施方案中，至少于所述第一纖維表面和/或所述第二纖維表面還包覆有樹脂材料。

在一些較佳實施方案中，復數根第一纖維及復數根第二纖維于所述二維面狀結構所在的平面或曲面上密集排布，并且至少兩根第一纖維之間和/或至少兩根第二纖維之間和/或至少一根第一纖維與至少一根第二纖維之間還經樹脂材料連接。

在一些較佳實施方案中，所述碳納米管纖維是經致密化處理過的。

在一些較佳實施方案中，所述碳納米管防彈復合纖維膜包括兩個以上所述的二維面狀結構，并且該兩個以上二維面狀結構沿垂直于所述碳納米管防彈復合纖維膜表面的方向?qū)盈B設置。

進一步的，所述碳納米管纖維包括采用立式浮動CVD生長法連續生長形成的碳納米管纖維。

進一步的，所述碳納米管防彈復合纖維膜是柔性膜，其具有良好透氣性、低密度、低膜厚、高力學強度、良好柔韌性和優異的動態、靜態吸能性能。

本申請實施例還提供了一種碳納米管防彈復合纖維膜的制備方法，其包括：

提供復數根第一纖維及復數根第二纖維；

將復數根第一纖維與復數根第二纖維交織形成的二維面狀結構，并使其中至少部分的第一纖維沿第一方向取向，至少部分的第二纖維沿第二方向取向；

其中，所述第一纖維為碳納米管纖維，所述第二纖維包括高性能聚合物纖維。

在一些較佳實施方案中，所述的制備方法還包括：

使所述第一纖維連續接觸致密化試劑，實現對所述第一纖維的致密化處理；

將所述第一纖維與第二纖維交織形成所述二維面狀結構。

進一步的，所述的制備方法還可包括：

使所述第一纖維連續接觸包含有聚合物的致密化試劑，實現對所述第一纖維的致密化處理，并至少在所述第一纖維上包覆聚合物；

將所述第一纖維與第二纖維交織形成所述二維面狀結構。

進一步的，所述的制備方法還可包括：

使所述第一纖維連續接觸致密化試劑，以及使所述第二纖維連續接觸樹脂材料的溶液；

之后，將所述第一纖維與第二纖維交織形成所述二維面狀結構。

在一些較為具體的實施方案中，所述的制備方法還可包括：使復數根第一纖維于選定的固定面上沿第一方向取向排布，以及使復數根第二纖維于所述固定面上沿第二方向取向排布，并使所述第一纖維與第二纖維交織，形成所述碳納米管防彈復合纖維膜。

在一些較為具體的實施方案中，所述的制備方法還可包括：使復數根第一纖維及復數根第二纖維于所述固定面上密集排布，并且至少兩根第一纖維之間和/或至少兩根第二纖維之間和/或至少一根第一纖維與至少一根第二纖維之間經樹脂材料連接。

在一些較佳的實施方案中，所述的制備方法還可包括：對所述二維面狀結構進行熱壓處理。

進一步的，所述的制備方法還可包括：將兩個以上二維面狀結構沿垂直于所述碳納米管防彈復合纖維膜表面的方向?qū)盈B，之后進行熱壓處理，形成所述碳納米管防彈復合纖維膜。

進一步的，所述碳納米管纖維可以包括采用立式浮動CVD生長法連續生長形成的碳納米管纖維，且不限于此。

進一步的，本申請中所述的高性能聚合物纖維優選自強度大于17.6cN/dtex，彈性模量在440cN/dtex以上的纖維。

本申請實施例還提供了由前述任一種制備的碳納米管防彈復合纖維膜。

本申請實施例還提供了所述的碳納米管防彈復合纖維膜于制備防護材料、防護結構或防護設備中的用途。

本申請實施例還提供了所述的碳納米管防彈復合纖維膜于制備柔性可穿戴式防護裝備中的用途。

較之現有技術，本申請?zhí)峁┑奶技{米管防護復合纖維膜具有優異的靜態、動態力學強度和抗沖擊性能，同時還具有柔性、輕質、耐磨、透氣等特點，尤其適于制備可穿戴式的防彈裝備，同時其制備工藝簡單可控，適于規模化批量生產。

附圖說明

為了更清楚地說明本申請實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本申請中記載的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本申請一典型實施例中一種碳納米管防護復合纖維膜的制備工藝示意圖；

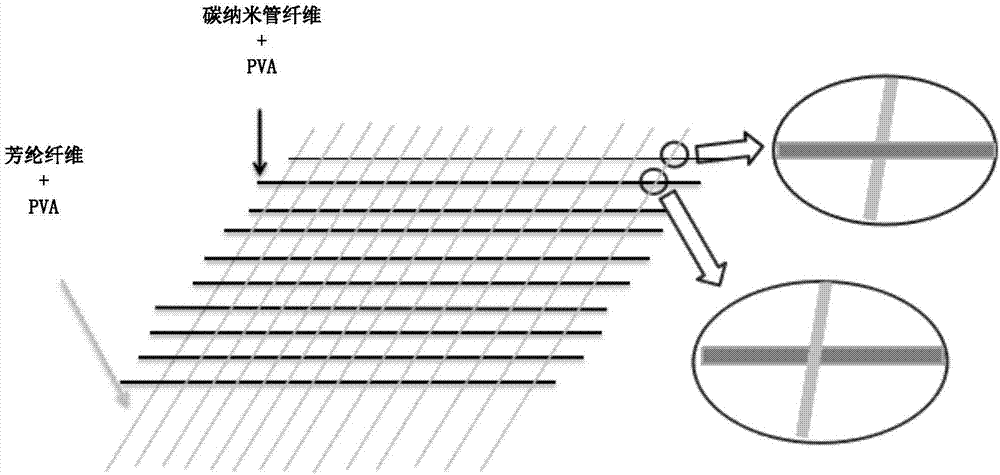

圖2是本申請一典型實施例中一種碳納米管防護復合纖維膜的結構示意圖。

具體實施方式

鑒于現有技術中的不足，本案發明人經長期研究和大量實踐，得以提出本申請的技術方案。如下將對該技術方案、其實施過程及原理等作進一步的解釋說明。

本申請實施例的一個方面提供了一種碳納米管防彈復合纖維膜，其包括復數根第一纖維與復數根第二纖維交織形成的二維面狀結構，其中至少部分的第一纖維于所述二維面狀結構所在平面或曲面上沿第一方向取向，至少部分的第二纖維于所述二維面狀結構所在平面或曲面上沿第二方向取向，所述第一纖維為碳納米管纖維，所述第二纖維包括高性能聚合物纖維。

其中，所述第一方向與第二方向不同，即兩者可以成不為0的夾角，例如0～90°的夾角，例如5°、15°、30°、45°、75°、90°的夾角等。優選的，所述第一方向與第二方向相互垂直。

在一些較佳實施方案中，至少于所述第一纖維表面和/或所述第二纖維表面還包覆有樹脂材料。通過復合這些樹脂材料，還能夠改善纖維之間的界面結合，從而增強所獲復合纖維膜的韌性、強度和吸能性。

優選的，所述樹脂材料可采用熱塑性樹脂，例如聚乙烯醇(PVA)或熱塑性聚氨酯彈性體橡膠(TPU)等，且不限于此。

在一些較佳實施方案中，復數根第一纖維及復數根第二纖維于所述二維面狀結構所在的平面或曲面上密集排布，并且至少兩根第一纖維之間和/或至少兩根第二纖維之間和/或至少一根第一纖維與至少一根第二纖維之間還經樹脂材料連接。

在一些較佳實施方案中，所述碳納米管纖維是經致密化處理過的。

其中，采用的致密化試劑包含乙醇、乙二醇中的至少一種，且不限于此。

優選的，所述致密化試劑還包含有聚合物，例如聚乙烯醇(PVA)或熱塑性聚氨酯彈性體橡膠(TPU)等樹脂材料，特別是熱塑性樹脂材料，且不限于此。

在一些較佳實施方案中，所述碳納米管防彈復合纖維膜包括兩個以上所述的二維面狀結構，并且該兩個以上二維面狀結構沿垂直于所述碳納米管防彈復合纖維膜表面的方向?qū)盈B設置。

進一步的，所述碳納米管纖維是由眾多碳納米管聚集形成的纖維形結構，并可以通過市售、自制等途徑獲取。

優選的，所述碳納米管纖維可以采用立式浮動CVD生長法連續生長形成的碳納米管纖維。

前述碳納米管是由單層或多層石墨片層卷曲而成的一維納米材料，具有獨特結構和眾多優良的物性，如質量輕、力學性能優越、結構柔韌性好、以及化學穩定性和耐高溫特性等。

進一步的，所述碳納米管防彈復合纖維膜是柔性膜。

進一步的，所述碳納米管防彈復合纖維膜的膜厚為20～25μm。

進一步的，所述碳納米管防彈復合纖維膜中復合紗線的直徑為18～22μm。

進一步的，所述碳納米管防彈復合纖維膜的密度為0.76～0.85g/cm³。

進一步的，所述碳納米管防彈復合纖維膜的孔隙率約為15～20％，具有良好透氣性。

進一步的，所述碳納米管防彈復合纖維膜的力學拉伸強度為700～800MPa。

進一步的，所述碳納米管防彈復合纖維膜的韌性能達到118J/g，其遠優于高性能芳綸布(韌性僅57J/g)。

進一步的，對所述碳納米管防彈復合纖維膜的動態吸能性進行實驗，可以發現其損耗因子可達0.2，遠遠高于高性能芳綸布(損耗因子約為0.15)。

本申請實施例的另一個方面還提供了一種碳納米管防彈復合纖維膜的制備方法，其包括：

提供復數根第一纖維及復數根第二纖維；

將復數根第一纖維與復數根第二纖維交織形成的二維面狀結構，并使其中至少部分的第一纖維沿第一方向取向，至少部分的第二纖維沿第二方向取向；

其中，所述第一纖維為碳納米管纖維，所述第二纖維包括高性能聚合物纖維。

其中，通過將取向碳納米管纖維于取向高性能聚合物纖維混編，可以使單根纖維取向性擴展為片層取向，從而增強所形成的編織整體的力學防護性能。

在一些較佳實施方案中，所述的制備方法還包括：

使所述第一纖維連續接觸致密化試劑，實現對所述第一纖維的致密化處理；

將所述第一纖維與第二纖維交織形成所述二維面狀結構。

優選的，所述致密化試劑包含水、乙醇、乙二醇中的至少一種，且不限于此。

在前述致密化處理過程中，乙醇等能夠滲透到碳納米管之間的空隙內，幫助碳納米管之間更好的交聯和致密化，進一步提高碳納米管纖維的力學強度。

進一步的，所述的制備方法還可包括：

使所述第一纖維連續接觸包含有聚合物的致密化試劑，實現對所述第一纖維的致密化處理，并至少在所述第一纖維上包覆聚合物；

將所述第一纖維與第二纖維交織形成所述二維面狀結構。

優選的，所述聚合物可采用熱塑性樹脂，例如聚乙烯醇(PVA)或熱塑性聚氨酯彈性體橡膠(TPU)等，且不限于此。

通過在前述致密化處理過程中，同時將PVA等復合沉積在碳納米管纖維表面，不僅有助于提高碳納米管纖維的斷裂強度和斷裂伸長率，增加其吸能性、提高碳納米管防彈復合纖維膜的韌性，同時還可作為粘連劑有效增強碳納米管防彈復合纖維膜的一體性、耐磨性、抗沖擊性，并且保持碳納米管防彈復合纖維膜的柔性。

進一步的，所述的制備方法還可包括：

使所述第一纖維連續接觸致密化試劑，以及使所述第二纖維連續接觸樹脂材料的溶液；

之后，將所述第一纖維與第二纖維交織形成所述二維面狀結構。

優選的，所述樹脂材料的溶液中的溶劑包含乙醇、乙二醇中的至少一種，且不限于此。

優選的，所述樹脂材料包括PVA等，且不限于此。

優選的，所述樹脂材料的溶液的濃度在1wt％～3wt％之間。

通過使所述第二纖維連續接觸樹脂材料的溶液，進而使PVA、TPU等樹脂材料沉積于第二纖維表面，也可提高第二纖維的斷裂強度和斷鏈伸長率，增加其吸能性，進而有助于提高碳納米管防彈復合纖維膜的韌性、一體性、耐磨性、抗沖擊性、柔性等。

在一些較為具體的實施方案中，所述的制備方法還可包括：使復數根第一纖維于選定的固定面上沿第一方向取向排布，以及使復數根第二纖維于所述固定面上沿第二方向取向排布，并使所述第一纖維與第二纖維交織，形成所述碳納米管防彈復合纖維膜。

在一些較為具體的實施方案中，所述的制備方法還可包括：使復數根第一纖維及復數根第二纖維于所述固定面上密集排布，并且至少兩根第一纖維之間和/或至少兩根第二纖維之間和/或至少一根第一纖維與至少一根第二纖維之間經樹脂材料連接。

在一些較佳的實施方案中，所述的制備方法還可包括：對所述二維面狀結構進行熱壓處理。

進一步的，所述的制備方法還可包括：將兩個以上二維面狀結構沿垂直于所述碳納米管防彈復合纖維膜表面的方向?qū)盈B，之后進行熱壓處理，形成所述碳納米管防彈復合纖維膜。

其中，前述熱壓處理可以通過過塑機等設備實現，藉此可以使所述碳納米管防彈復合纖維膜進一步緊密、平整。

進一步的，所述碳納米管纖維可以包括采用立式浮動CVD生長法連續生長形成的碳納米管纖維，且不限于此。

進一步的，在本說明書中，前述的高性能聚合物纖維優選自強度大于17.6cN/dtex，彈性模量在440cN/dtex以上的纖維，例如可以包括芳綸、超高分子量聚乙烯(UHMWPE)、碳纖維、聚對苯撐苯并二噁唑(PBO)纖維等中的任意一種或兩種以上的組合，且不限于此。

進一步的，在本說明書中，前述的高性能聚合物纖維的直徑可以優選為10～14μm。

進一步的，在本說明書中，前述的碳納米管纖維的直徑可以優選為15～22μm，優選為18～22μm。

本申請實施例還提供了由前述任一種制備的碳納米管防彈復合纖維膜。

本申請實施例還提供了所述的碳納米管防彈復合纖維膜的用途，例如在制備防護材料、防護結構或防護設備中的用途，特別是在制備柔性可穿戴式防護裝備中的用途。

本申請的碳納米管防彈復合纖維膜及其制備方法至少具有如下優點：

(1)該碳納米管防彈復合纖維膜具有高的靜態、動態力學強度(拉伸強度約為700～800MPa，韌性能達到約118J/g)，吸能性和優異的抗沖擊性能(損耗因子約0.2)，同時還具有柔性、輕質(密度約0.76～0.85g/cm³，優選為0.76g/cm³)、耐磨、透氣(孔隙率約為15～20％)等特點，適于制備柔性可穿戴式防護裝備，并給用戶提供良好穿戴體驗。

(2)該碳納米管防護復合纖維膜的制備工藝簡單，原料均為安全無毒物質，綠色環保，可進行批量生產。

本領域技術人員可以借鑒本文內容，適當改進工藝參數實現。特別需要指出的是，所有類似的替換和改動對本領域技術人員來說是顯而易見的，它們都被視為包括在本申請。本申請的應用已經通過較佳實施例進行了描述，相關人員明顯能在不脫離本申請內容、精神和范圍內對本文所述的應用進行改動或適當變更與組合，來實現和應用本申請技術。

為了進一步理解本申請，下面結合實施例對本申請進行詳細說明。

實施例1：請參閱圖1所示，在本申請的一典型實施案例中，一種碳納米管防護復合纖維膜(亦可稱為防護復合纖維布)的制備工藝可以包括如下步驟：

(1)碳納米管纖維：將立式浮動CVD生產的碳納米管纖維收集纏繞于收集軸上。

(2)配制3wt％PVA溶液：稱取30gPVA固體顆粒，與485g去離子水和485g酒精在常溫下混合攪拌半小時，使PVA顆粒在水中充分溶脹，再將溶液加熱到90℃，恒溫攪拌3小時。冷卻后即制得3wt％PVA溶液，作為用以使碳納米管纖維致密化的致密化試劑。

其中，所述致密化試劑亦可采用其它樹脂材料的乙醇、乙二醇溶液等。

(3)固定碳納米管(CNT)纖維、芳綸纖維收集軸：將纏繞CNT纖維的收集軸，和纏繞芳綸纖維的收集軸固定，分別拉出CNT纖維和芳綸纖維。

其中，牽伸碳納米管纖維的方法可以是業界悉知的，例如可以是牽伸儀兩端固定牽伸方式，也可以是雙輪軸壓縮牽伸方式等。

(4)牽伸并復合PVA：將步驟(3)中牽出的CNT纖維、芳綸纖維分別經過3wt％PVA溶液，使CNT纖維、芳綸纖維上都復合PVA樹脂，并且使3wt％PVA溶液中的酒精進入CNT纖維內部，致密化CNT纖維。

其中，通過將PVA復合包裹于CNT纖維、芳綸纖維表面，幫助提高纖維的斷裂強度和斷鏈伸長率，增加吸能性、提高韌性，同時PVA還可作為粘連劑使復合纖維連接為一體，增加耐磨性并且保持復合纖維膜的柔性。

其中，PVA溶液中的酒精進入CNT纖維內部幫助碳納米管之間更好的交聯作用和致密化，提高力學強度。

(5)牽伸排布于固定板：將步驟(4)中復合PVA的CNT纖維和芳綸纖維立刻牽出排布于固定板表面，采取CNT纖維橫向排布、芳綸纖維縱向排布的方式緊密均勻排布于固定板上。

其中，通過將芳綸纖維與碳納米管纖維垂直混編，例如將碳納米管纖維橫向、芳綸纖維縱向混編，可以使單根纖維取向性擴展為片層取向，增強整體力學防護性能。

(6)風干PVA：將步驟(5)中排布于固定板上的已復合PVA的CNT、芳綸混編纖維，放置于烘箱或者直接于空氣中風干。

(7)揭開復合膜并過塑機：將步驟6)所獲風干后的碳納米管防護復合混編布從固定板上揭開，再通過過塑機，將膜進一步壓縮完成平整，靜置4小時，即制得碳納米管防護復合纖維膜，其結構可參閱圖2所示。

該典型實施例中將CNT纖維通過PVA樹脂溶液后收集，并與芳綸纖維混編平鋪編織形成二維面狀結構，可以使獲得的碳納米管防護復合纖維膜具有一系列的優良性能，例如較高的靜態、動態力學強度，優異的吸能性，良好的柔韌性，優異的透氣性等等。例如，當控制本實施例的碳納米管防彈復合纖維膜的膜厚為20～25μm時，其密度為0.76～0.85g/cm³，孔隙率約為15～20％，力學拉伸強度為700～800MPa，韌性能達到118J/g，在進行動態吸能性實驗時的損耗因子可達0.2，因此可以在進一步提高抗沖擊性能的同時，克服現有防護材料重量大、堅硬不柔軟等問題。

實施例2：本實施例與實施例1的操作基本相同。區別如下：

步驟(2)、(4)：采用濃度為1wt％的TPU溶液替代了濃度為3wt％的PVA溶液作為致密化試劑。

步驟(3)：以市購的UHMWPE纖維替代了芳綸纖維。

步驟(5)：以UHMWPE纖維與碳納米管纖維呈45°夾角的方式混編。

實施例3：本實施例與實施例1、2的操作基本相同。區別如下：

步驟(2)、(4)：采用濃度為2wt％的PVA溶液替代了濃度為3wt％的PVA溶液作為致密化試劑。

步驟(3)：以市購的PBO纖維替代了芳綸纖維。

實施例4：本實施例與實施例1、2的操作基本相同。區別如下：

步驟(3)：以市購的碳纖維(抗拉強度大于17.6cN/dtex，彈性模量大于440cN/dtex)替代了芳綸纖維。

實施例5：本實施例與實施例1的操作基本相同。區別如下：

省略了步驟(2)、(4)。

分別對實施例2-實施例5所獲碳納米管防護復合纖維膜的靜態、動態力學強度，、透氣性、密度、柔性等進行測試，可以發現，實施例2-實施例4所獲碳納米管防護復合纖維膜在這些性能方面均有優異的表現(與實施例1產品相仿)，實施例5的靜態、動態力學強度，耐磨性優于現有的復合防護材料，但遜于實施例1-實施例4的產品。

應當理解，上述實施例僅為說明本申請的技術構思及特點，其目的在于讓熟悉此項技術的人士能夠了解本申請的內容并據以實施，并不能以此限制本申請的保護范圍。凡根據本申請精神實質所作的等效變化或修飾，都應涵蓋在本申請的保護范圍之內。
