本發明涉及一種抬位機構，尤其涉及一種三針連體壓腳驅動、抬位機構及其操作方法。

背景技術：

原有單凸輪雙針驅動的獨立壓腳機構，壓腳驅動凸輪固連于繡花機主軸上，主軸通過軸承與機架鉸接；擺桿通過軸承與機架鉸接，與復位彈簧一端固連，在復位彈簧的彈力作用下與壓腳凸輪接觸，擺桿上的圓柱面與壓腳固定軸高副接觸，復位彈簧套裝于壓腳固定軸上，并可與壓腳固定軸相對滑動；氣缸中活塞桿與壓腳固定軸固連；氣缸中活塞桿與氣缸形成滑動副接觸；四眼壓腳與壓腳固定軸固連。

壓腳驅動凸輪轉動帶動擺桿轉動，在復位彈簧的彈力作用下，擺桿始終與壓腳凸輪接觸，擺桿轉動帶動壓腳固定軸上下運動驅動四眼壓腳實現壓布動作。當需要壓腳抬位時，高壓空氣驅動氣缸中的活塞桿，帶動壓腳固定軸向上運動，抬起四眼壓腳，擺桿上的圓柱面與壓腳固定軸脫離，壓腳凸輪轉動，無法驅動壓腳運動，實現四針一組的獨立停機。

機構特征：

1、由氣缸驅動，實現壓腳抬位，因此需要?dú)庠础?/p>

2、壓腳驅動機構置于機頭外側，一個壓腳驅動機構驅動四針壓腳。

3、壓腳抬位可以四針一組獨立抬位。

此結構相對復雜，而且聯動效果較差。

中國專利201310636457.7，公開一種雕孔繡花機，包括刀桿，刀桿底部設有刀頭，刀頭頭端設有刀刃部，刀桿在刀頭上方設有上下驅動機構，刀桿在上下驅動機構上方設有旋轉驅動機構，刀刃部橫截面呈菱形，刀刃部在寬度方向的角度為20～90度，刀刃部在厚度方向的角度為5～20度。此結構復雜，使用性能一般。

技術實現要素：

本發明主要是解決現有技術中存在的不足，提供一種為了實現小頭距、而且壓腳在機頭箱內，單頭單針驅動的目的，減少壓腳驅動機構數量，實現高速化的目標，設計三針連體壓腳抬位及驅動機構，整機集體控制壓腳抬位動作的一種三針連體壓腳驅動、抬位機構及其操作方法。

本發明的上述技術問題主要是通過下述技術方案得以解決的：

一種三針連體壓腳驅動、抬位機構，包括機頭Ⅰ、機頭Ⅱ、機頭Ⅲ、壓腳抬位軸和三眼連體壓腳，所述的機頭Ⅰ、機頭Ⅱ、機頭Ⅲ通過壓腳抬位軸和主軸相聯動，所述的機頭Ⅰ和機頭Ⅲ共同驅動三眼連體壓腳；

所述的機頭Ⅰ、機頭Ⅱ、機頭Ⅲ中分別設有機架；

所述的機頭Ⅰ和機頭Ⅲ中分別設有壓腳驅動機構和壓腳抬位機構，所述的壓腳驅動機構和壓腳抬位機構設在機架中；

所述的機頭Ⅰ、機頭Ⅱ和機頭Ⅲ中分別設有針桿驅動機構，所述的針桿驅動機構中設在機架中；

所述的壓腳驅動機構包括壓腳驅動凸輪、擺臂、小連桿、導向軸和壓腳擋塊，所述的主軸通過軸承與機架鉸接，所述的壓腳驅動凸輪與主軸固連，所述的擺臂的一端與滾子鉸接，所述的滾子與壓腳驅動凸輪觸接，所述的擺臂與機架鉸接，所述的擺臂的另一端與獨立壓腳連接銷固連，所述的擺臂與小連桿鉸接，所述的小連桿與壓腳驅動滑塊鉸接，所述的壓腳驅動滑塊通過滑動副與導向軸連接，所述的導向軸與機架固連，所述的壓腳驅動滑塊與壓腳擋塊觸接，所述的壓腳擋塊中設有壓腳軸，所述的壓腳軸的底部與三眼連體壓腳固連，所述的壓腳軸外套有壓腳復位彈簧；

所述的針桿驅動機構包括針桿驅動偏心輪和針桿驅動擺桿，所述的針桿驅動偏心輪的一端與主軸鉸接，所述的針桿驅動偏心輪的另一端與針桿驅動連桿相鉸接，所述的針桿驅動連桿的底部與針桿驅動擺桿相鉸接，所述的針桿驅動擺桿與機架相鉸接，所述的針桿驅動擺桿的另一端與連桿相固定連接，所述的連桿與針桿驅動滑塊鉸接，所述的針桿驅動滑塊與導向軸通過滑動副相套接；

所述的壓腳抬位機構包括獨立壓腳驅動齒，所述的獨立壓腳驅動齒與獨立壓腳提升擺齒嚙合，所述的獨立壓腳提升擺齒與機架鉸接，所述的獨立壓腳驅動齒中設有壓腳抬位軸，所述的壓腳抬位軸通過軸承與機架鉸接。

作為優選，所述的導向軸與壓腳驅動滑塊呈垂直分布，所述的壓腳軸與壓腳擋塊呈垂直分布，所述的導向軸與壓腳軸呈平行分布。

作為優選，所述的獨立壓腳提升擺齒與擺臂的轉動呈中心同軸。

一種三針連體壓腳驅動、抬位機構的操作方法，按以下步驟進行：

(1)、裝配：

將機頭Ⅰ、機頭Ⅱ、機頭Ⅲ依次裝入至繡花機機頭中，整臺繡花機機頭三個一組，形成一個單元，機頭Ⅰ、機頭Ⅲ中包含針桿驅動機構、壓腳驅動機構和壓腳抬位機構，機頭Ⅱ中僅包含針桿驅動機構

兩個壓腳驅動機構，共同驅動一個三眼連體壓腳；

機頭Ⅰ、機頭Ⅱ、機頭Ⅲ呈水平橫向間隔分布，

對機頭Ⅰ、機頭Ⅱ、機頭Ⅲ進行基本測試，保證能正常運行；

(2)、操作處理：

主軸轉動，通過針桿驅動機構帶動針桿驅動滑塊上下運動；同時通過壓腳驅動機構驅動壓腳軸上下運動，在壓腳復位彈簧的作用下，實現滾子與壓腳凸輪始終接觸，壓腳擋塊與壓腳驅動滑塊始終接觸；

當繡花機停機后，主軸靜止，壓腳抬位軸、在電機的驅動下轉動，通過獨立壓腳驅動齒與獨立壓腳提升擺齒的嚙合，驅動獨立壓腳提升擺齒轉動，帶動擺臂上的獨立壓腳連接銷向上運動，實現壓腳軸的抬位動作；

當繡花機需要工作之前，壓腳抬位軸在電機的驅動下反向轉動，通過獨立壓腳驅動齒與獨立壓腳提升擺齒的嚙合，驅動獨立壓腳提升擺齒轉動，在壓腳復位彈簧的作用下，壓腳軸復位。

主軸、壓腳驅動凸輪、滾子、擺臂、獨立壓腳連接銷，小連桿、壓腳驅動滑塊、導向軸、壓腳擋塊、壓腳復位彈簧、壓腳軸組成壓腳驅動機構。主軸、針桿驅動偏心輪、針桿驅動連桿、針桿驅動擺桿、連桿、針桿驅動滑塊、導向軸組成針桿驅動機構；獨立壓腳提升擺齒、獨立壓腳驅動齒、壓腳抬位軸組成壓腳抬位機構。

繡花機的壓腳驅動和抬位機構較多，當頭距較大時，壓腳驅動機構置于機頭箱內，抬位機構復雜，箱體尺寸較大；當頭距較小時，采用四眼連體壓腳，由氣缸單獨驅動實現四眼聯動抬位，適應單頭雙針驅動的繡花機。

本發明提供的一種三針連體壓腳驅動、抬位機構及其操作方法，結構緊湊度高，提高操作的效率。

附圖說明

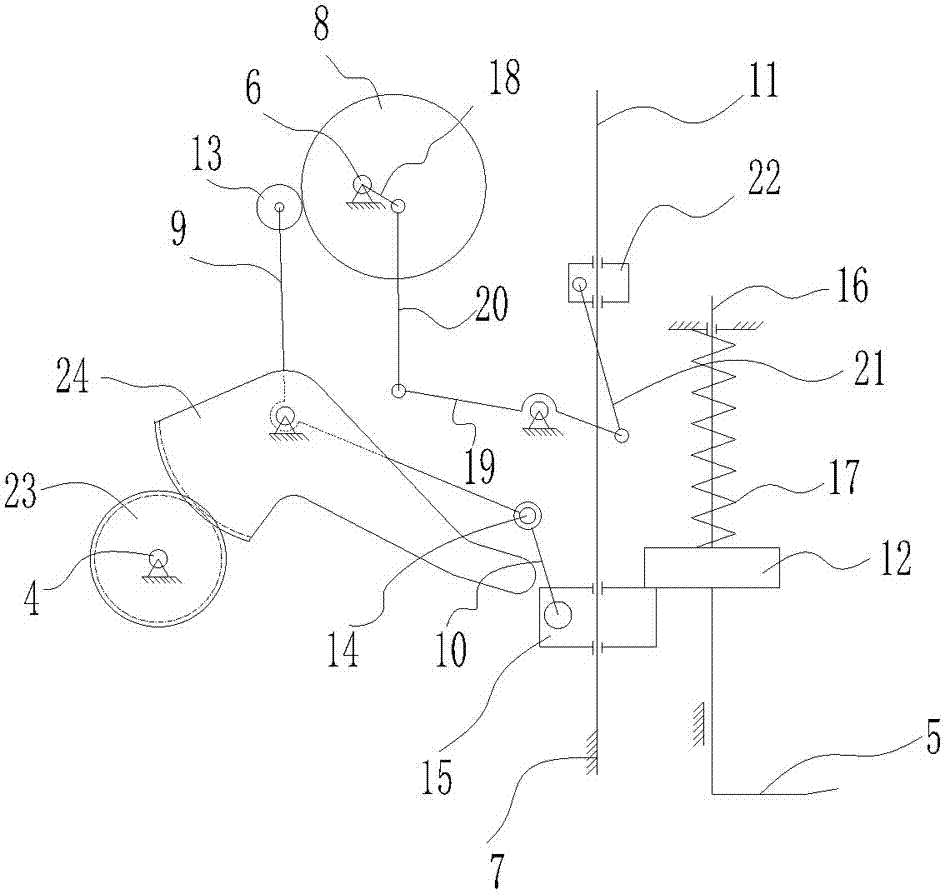

圖1是本發明的結構示意圖；

圖2是本發明的側視結構示意圖。

具體實施方式

下面通過實施例，結構附圖，對本發明的技術方案作進一步具體的說明。

實施例1：如圖1和圖2所示，一種三針連體壓腳驅動、抬位機構，包括機頭Ⅰ1、機頭Ⅱ2、機頭Ⅲ3、壓腳抬位軸4和三眼連體壓腳5，所述的機頭Ⅰ1、機頭Ⅱ2、機頭Ⅲ3通過壓腳抬位軸4和主軸6相聯動，所述的機頭Ⅰ1和機頭Ⅲ3共同驅動三眼連體壓腳5；

所述的機頭Ⅰ1、機頭Ⅱ2、機頭Ⅲ3中分別設有機架7；

所述的機頭Ⅰ1和機頭Ⅲ3中分別設有壓腳驅動機構和壓腳抬位機構，所述的壓腳驅動機構和壓腳抬位機構設在機架7中；

所述的機頭Ⅰ1、機頭Ⅱ2和機頭Ⅲ3中分別設有針桿驅動機構，所述的針桿驅動機構中設在機架中；

所述的壓腳驅動機構包括壓腳驅動凸輪8、擺臂9、小連桿10、導向軸11和壓腳擋塊12，所述的主軸6通過軸承與機架7鉸接，所述的壓腳驅動凸輪8與主軸6固連，所述的擺臂9的一端與滾子13鉸接，所述的滾子13與壓腳驅動凸輪8觸接，所述的擺臂9與機架7鉸接，所述的擺臂9的另一端與獨立壓腳連接銷14固連，所述的擺臂9與小連桿10鉸接，所述的小連桿10與壓腳驅動滑塊15鉸接，所述的壓腳驅動滑塊15通過滑動副與導向軸11連接，所述的導向軸11與機架7固連，所述的壓腳驅動滑塊15與壓腳擋塊12觸接，所述的壓腳擋塊12中設有壓腳軸16，所述的壓腳軸16的底部與三眼連體壓腳5固連，所述的壓腳軸16外套有壓腳復位彈簧17；

所述的針桿驅動機構包括針桿驅動偏心輪18和針桿驅動擺桿19，所述的針桿驅動偏心輪18的一端與主軸6鉸接，所述的針桿驅動偏心輪18的另一端與針桿驅動連桿20相鉸接，所述的針桿驅動連桿20的底部與針桿驅動擺桿19相鉸接，所述的針桿驅動擺桿19與機架7相鉸接，所述的針桿驅動擺桿19的另一端與連桿21相固定連接，所述的連桿21與針桿驅動滑塊22鉸接，所述的針桿驅動滑塊22與導向軸11通過滑動副相套接；

所述的壓腳抬位機構包括獨立壓腳驅動齒23，所述的獨立壓腳驅動齒23與獨立壓腳提升擺齒24嚙合，所述的獨立壓腳提升擺齒24與機架7鉸接，所述的獨立壓腳驅動齒23中設有壓腳抬位軸4，所述的壓腳抬位軸4通過軸承與機架7鉸接。

作為優選，所述的導向軸11與壓腳驅動滑塊15呈垂直分布，所述的壓腳軸16與壓腳擋塊12呈垂直分布，所述的導向軸11與壓腳軸16呈平行分布。

作為優選，所述的獨立壓腳提升擺齒24與擺臂9的轉動呈中心同軸。

一種三針連體壓腳驅動、抬位機構的操作方法，按以下步驟進行：

(1)、裝配：

將機頭Ⅰ、機頭Ⅱ、機頭Ⅲ依次裝入至繡花機機頭中，整臺繡花機機頭三個一組，形成一個單元，機頭Ⅰ、機頭Ⅲ中包含針桿驅動機構、壓腳驅動機構和壓腳抬位機構，機頭Ⅱ中僅包含針桿驅動機構

兩個壓腳驅動機構，共同驅動一個三眼連體壓腳；

機頭Ⅰ、機頭Ⅱ、機頭Ⅲ呈水平橫向間隔分布，

對機頭Ⅰ、機頭Ⅱ、機頭Ⅲ進行基本測試，保證能正常運行；

(2)、操作處理：

主軸轉動，通過針桿驅動機構帶動針桿驅動滑塊上下運動；同時通過壓腳驅動機構驅動壓腳軸上下運動，在壓腳復位彈簧的作用下，實現滾子與壓腳凸輪始終接觸，壓腳擋塊與壓腳驅動滑塊始終接觸；

當繡花機停機后，主軸靜止，壓腳抬位軸、在電機的驅動下轉動，通過獨立壓腳驅動齒與獨立壓腳提升擺齒的嚙合，驅動獨立壓腳提升擺齒轉動，帶動擺臂上的獨立壓腳連接銷向上運動，實現壓腳軸的抬位動作；

當繡花機需要工作之前，壓腳抬位軸在電機的驅動下反向轉動，通過獨立壓腳驅動齒與獨立壓腳提升擺齒的嚙合，驅動獨立壓腳提升擺齒轉動，在壓腳復位彈簧的作用下，壓腳軸復位。
