本發明涉及生活電器領域，尤其是涉及一種用于衣物處理設備的自清潔組件及衣物處理設備。

背景技術：

1、衣物處理設備是常見的家用電器，隨著生活水平的提高，全自動衣物處理設備已走進各家各戶，因為衣物處理設備使用時簡單方便，可以為我們的快節奏生活提供很多便利。衣物處理設備在工作時可以處理衣物上附著的毛屑以完成對衣物的清潔工作，脫落的毛屑會堆積在衣物處理設備內部，然而，在衣物處理設備進入智能化時代的當下，衣物處理設備對于自身內部堆積的毛屑的清理工作依然需要人工手動進行清潔，這樣的清潔方式會增加勞動量，同時也會降低消費者的對于衣物處理設備的體驗好感。此外，如果消費者沒有對衣物處理設備內部堆積的毛屑進行及時地清理或者忘記清理，會導致毛屑在潮濕蔭蔽的環境中滋生細菌，甚至腐爛，最終會對消費者的健康造成有害的影響。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明的一個目的在于提出一種用于衣物處理設備的自清潔組件。根據本發明的自清潔組件通過在殼體限定出的容納腔內設置過濾裝置對衣物處理設備產生的污水進行過濾凈化并循環使用，提高了水的利用率，同時，自清潔組件可以在自清潔時通過驅動裝置驅動過濾裝置快速轉動進而提高水流對過濾裝置的清潔效果，避免了人工操作和二次污染，提高了用戶體驗感。

2、本發明還提出一種包括上述自清潔組件的衣物處理設備。

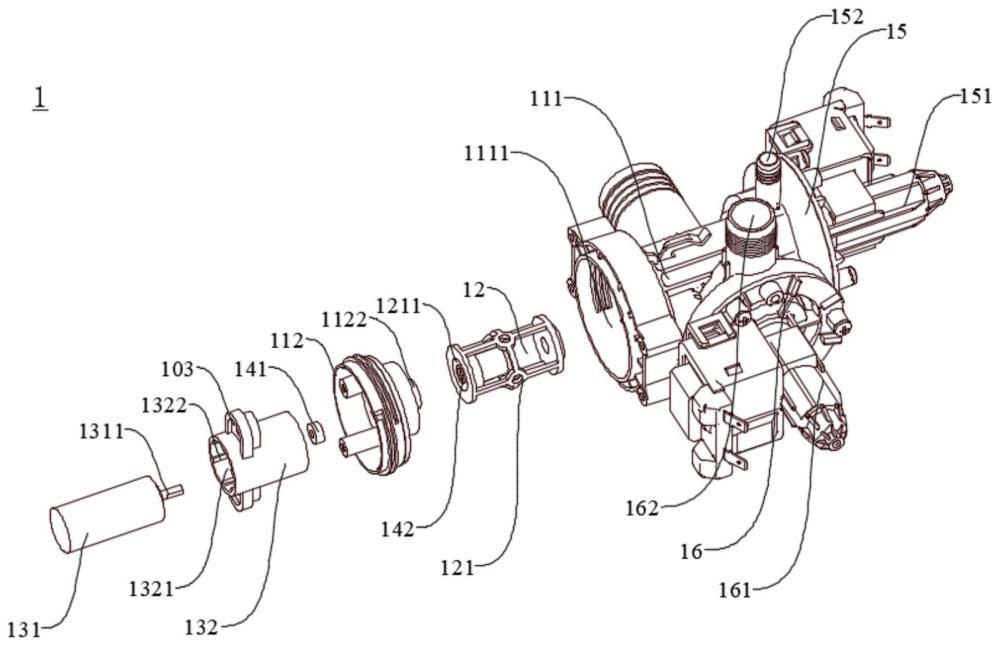

3、根據本發明的自清潔組件包括殼體、過濾裝置和驅動裝置，所述殼體內形成容納腔，以及分別與所述容納腔連通的第一接口、第二接口和第三接口，所述第一接口適于與衣物處理設備的出水口連通，所述第二接口適于與衣物處理設備的回水口連通，所述第三接口適于與排污口連通；所述過濾裝置可轉動地收容于所述容納腔內，所述過濾裝置內形成有過濾腔，所述過濾腔與所述第二接口連通；所述驅動裝置與所述過濾裝置連接，所述驅動裝置適于驅動所述過濾裝置在所述容納腔內轉動。

4、根據本發明的一份實施例，所述殼體包括殼體本體和蓋體，所述殼體本體內形成有所述容納腔以及所述第一接口、第二接口和第三接口，所述殼體本體上形成有安裝口；所述蓋體可拆卸地設置于所述安裝口，所述蓋體朝向所述容納腔的一側可轉動地設置有所述過濾裝置，所述蓋體背離所述容納腔的一側設置有所述驅動裝置。

5、根據本發明的一個實施例，所述驅動裝置包括電機和底座，所述底座的與所述蓋體背離所述容納腔的一側固定連接，所述底座遠離所述蓋體的一端設置有電機安裝位，所述電機安裝位適于固定電機。

6、根據本發明的一個實施例，所述底座形成有背離所述蓋體敞開的安裝腔，所述安裝腔構造為所述電機安裝位，所述電機的至少部分適于收容于所述安裝腔內。

7、根據本發明的一個實施例，所述安裝腔的內周壁形成有限位凸起，所述限位凸起與所述電機的外周止抵。

8、根據本發明的一個實施例，所述蓋體的底壁朝向所述電機的一側形成有油封槽，所述驅動裝置還包括：油封，所述油封套設在所述電機的電機軸外周并收容于所述油封槽內。

9、根據本發明的一個實施例，自清潔組件還包括轉接件，所述轉接件分別與所述電機軸和所述過濾裝置連接。

10、根據本發明的一個實施例，所述蓋體的底壁背離所述電機的一側形成朝向所述過濾裝置延伸的延伸部，所述過濾裝置上形成有第一凹槽，所述延伸部的至少部分可選擇地伸入所述第一凹槽內。

11、根據本發明的一個實施例，所述延伸部限定出朝向所述容納腔的一側敞開的第二凹槽，所述第一凹槽的底壁設置有第三凹槽，所述第二凹槽和所述第三凹槽正對；所述轉接件分別收容于所述第二凹槽和所述第三凹槽內。

12、根據本發明的一個實施例，所述轉接件構造為軸套，所述軸套的內周壁與所述電機軸止抵，所述軸套的外周壁與所述第三凹槽的內壁止抵。

13、根據本發明的一個實施例，所述過濾裝置包括支架和濾網，所述支架的一端與所述軸套連接，所述支架的另一端設置有與所述第二接口連通的過濾出口；所述濾網設置于所述支架的外周面或內周面以限定出所述過濾腔。

14、根據本發明的一個實施例，所述第一接口與所述第三接口沿所述支架旋轉軸的徑向延伸，所述第二接口和所述安裝口在所述支架旋轉軸的周向上延伸。

15、根據本發明的一個實施例，所述自清潔組件還包括第一泵殼和第二泵殼，所述第一泵殼設置于所述殼體本體上且所述第一泵殼內形成有第一腔體，所述第一腔體與所述第二接口連通，所述第一泵殼的徑向上設置有與所述回水口連通的第一泵出口；所述第二泵殼設置于所述殼體本體上且所述第二泵殼內形成有第二腔體，所述第二腔體與所述第三接口連通，所述第二泵殼的徑向上設置有與所述排污口連通的第二泵出口。

16、下面簡單描述根據本發明的衣物處理設備。

17、根據本發明的衣物處理設備包括上述實施例中的自清潔組件，由于根據本發明的衣物處理設備設置有上述實施例中的自清潔組件，因此，在衣物處理設備的使用過程中，衣物處理設備產生的污水可以流入自清潔組件內并在過濾裝置的過濾后再次流回衣物處理設備的回水口以進行二次使用，提高了衣物處理設備對水的利用率。此外，當自清潔組件進行自清潔時，驅動裝置可以驅動過濾裝置在容納腔內快速轉動，衣物處理設備可以通過第一接口朝向過濾裝置噴水，過濾裝置上的毛屑在離心力已經水的沖擊力的作用下脫落至容納腔內，脫落后的毛屑可以伴隨清潔后產生的污水一起通過第三接口流向排污口并排出，提高了自清潔組件的自清潔能力，避免了衣物處理設備受到二次污染，而且自清潔過程無需人工操作，提高了用戶體驗感。

18、綜上所述，自清潔組件通過設置殼體限定出了容納腔，在容納腔內裝配過濾裝置以對衣物處理設備產生的污水進行過濾，同時，殼體外還設置有驅動裝置，驅動裝置可以驅動過濾裝置快速轉動以便于水流清潔過濾裝置。具體地，殼體構造了殼體本體和蓋體，殼體本體內限定出設置有安裝口的容納腔，過濾裝置可以通過安裝口直接裝配至容納腔內，提高了過濾裝置裝配的效率。蓋體可以密封安裝口以避免容納腔內的水從安裝口流出，同時，蓋體朝向容納腔的一側設置有延伸部，延伸部可以和過濾裝置的支架上的第一凹槽配合，實現過濾裝置與蓋體之間的可轉動連接。在延伸部內限定出的第二凹槽和支架內限定出的第三凹槽可以相互貼合以形成容納腔轉接件的腔體，提高了轉接件的裝配的穩定性。蓋體背離容納腔的一側則可以設置底座，底座遠離蓋體的一端可以加工出安裝腔用于容納收容電機以提高電機裝配的穩定性。過濾裝置通過支架與濾網的配合限定出了過濾腔，同時，支架上還設置有過濾出口，經過濾網過濾的水可以從過濾腔流經過濾出口后流入第一泵殼限定出的第一腔體內，第一腔體內的水在第一驅動件的驅動下通過第一泵出口流回衣物處理設備的回水口；而容納腔內清洗濾網的水則可以通過第三接口流入第二泵殼限定出的第二腔體內，第二腔體內的水則可以在第二驅動件的驅動下通過第二泵出口流向排污口并排出。自清潔組件的設置不僅能夠凈化衣物處理設備產生的污水并將凈化后的水循環使用，還能通過驅動裝置驅動過濾裝置快速轉動以提高水對濾網的清潔能力進而實現自清潔過程，避免衣物處理設備受到二次污染，同時，整個過程中無需人工操作，提高了用戶的體驗感。

19、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。
