本技術屬于紡織，尤其涉及一種織機綜框連接裝置。

背景技術：

1、綜框是織機中的一個重要部件，是一個由上下橫梁和左右側檔連接的帶有穿綜桿的框架，綜框上配置片綜后，將穿入片綜的經紗集合成一體，隨織機提綜機構的運動，使綜框按開口裝置的程序上下運動，使經紗分層開口，供緯紗在經紗中穿梭，而交織成不同花紋的織物。

2、現有技術方案例如公告號：cn211947430u本實用新型公開了一種綜框連接裝置，屬于紡織機器技術領域，包括織機，所述織機頂部配合安裝有提綜機構且提綜機構為兩個，所述織機通過提綜機構活動連接有固定夾，所述固定夾底部焊接有彈簧，所述固定夾通過彈簧活動連接有移動夾，其拉動移動夾，將綜框置于固定夾與移動夾之間，松開移動夾，在彈簧彈力作用下，移動夾和固定夾相互靠近，擠壓并固定住綜框位置，進而將綜框與織機連接在一起，拆卸簡單，更換容易，當提綜機構通過固定夾和移動夾帶動綜框上下運動時，在限位桿的作用下可以限制住移動夾的移動范圍，避免移動夾偏移，提高固定夾和移動夾運動過程中的穩定性，進而提高穿綜的效率和質量。

3、針對上述技術方案存在以下技術問題：該種織機綜框連接裝置在使用時，通過彈簧彈力來連接兩個固定夾，彈簧在長時間使用后可能產生疲勞損傷導致彈力減弱，從而影響兩個固定夾夾持綜框的穩定性。

技術實現思路

1、本實用新型提供一種織機綜框連接裝置，旨在解決該種織機綜框連接裝置在使用時，通過彈簧彈力來連接兩個固定夾，彈簧在長時間使用后可能產生疲勞損傷導致彈力減弱，從而影響兩個固定夾夾持綜框穩定性的問題。

2、本實用新型是這樣實現的，一種織機綜框連接裝置，包括有兩個固定夾一和綜框組件，兩個所述固定夾一的側壁上均開設有槽口一，所述綜框組件包括有卡接在槽口一內部的導軌，所述導軌的兩端均開設有孔槽一，所述固定夾一的底端均插接有插接板，所述固定夾一靠近槽口一的表面均開設有槽口二供插接板插接，所述槽口一的內側壁上開設有孔槽二，所述插接板的側壁上均開設有孔槽三，所述插接板的底端均固設有固定夾二，所述固定夾一遠離導軌的側壁上均活動連接有端帽，所述端帽的側壁上均固設有連接桿，所述固定夾一靠近連接桿的內部均開設有安裝槽，所述連接桿的外表纏繞有彈簧，所述連接桿的外表面套設有圓板，所述連接桿的另一端依次貫穿孔槽三、孔槽二螺紋連接在孔槽一的內部。

3、優選的，兩個所述固定夾一的頂端均固設連接座，所述連接座通過桿件與織機輸出端連接。

4、優選的，兩個所述固定夾二靠近插接板的表面均開設有槽口三，所述槽口三的內部尺寸均與導軌底端的外部尺寸相適配，提高了導軌底端支撐的穩定性。

5、優選的，所述導軌頂端的外部尺寸均與槽口一的內部尺寸相適配，所述槽口一依次與孔槽二、槽口二和安裝槽相連通，提高了連接桿插接的便利性。

6、優選的，兩個所述槽口一的內側壁均固設有兩組限位塊，所述導軌靠近固定夾一的側壁上均對稱開設有兩組滑槽，所述滑槽與孔槽一位于同一水平位置，所述滑槽的內部尺寸均與限位塊的外部尺寸相適配，提高了孔槽一和孔槽二定位的便利性。

7、優選的，所述槽口二貫穿固定夾一，所述固定夾一的頂端與插接板頂端齊平，提高了孔槽三定位的便利性。

8、與現有技術相比，本申請實施例主要有以下有益效果：

9、首先通過設置有固定夾一、綜框組件、端帽、插接板和固定夾二，插接板的外部尺寸和槽口二的內部尺寸相適配，用來定位孔槽二和孔槽三，操作人員通過松開端帽可將連接桿依次貫穿孔槽三和孔槽二插接在孔槽一的內部，從而提高了固定夾一和固定夾二連接的穩定性，將連接桿螺紋連接在孔槽一的內部可進一步提高導軌和固定夾一連接的穩定性；其次通過設置有限位塊和滑槽，滑槽的內部尺寸均與限位塊的內部尺寸相適配，從而提高了導軌插接在槽口一內部時滑槽和孔槽二定位的便利性和穩定性。

技術特征：

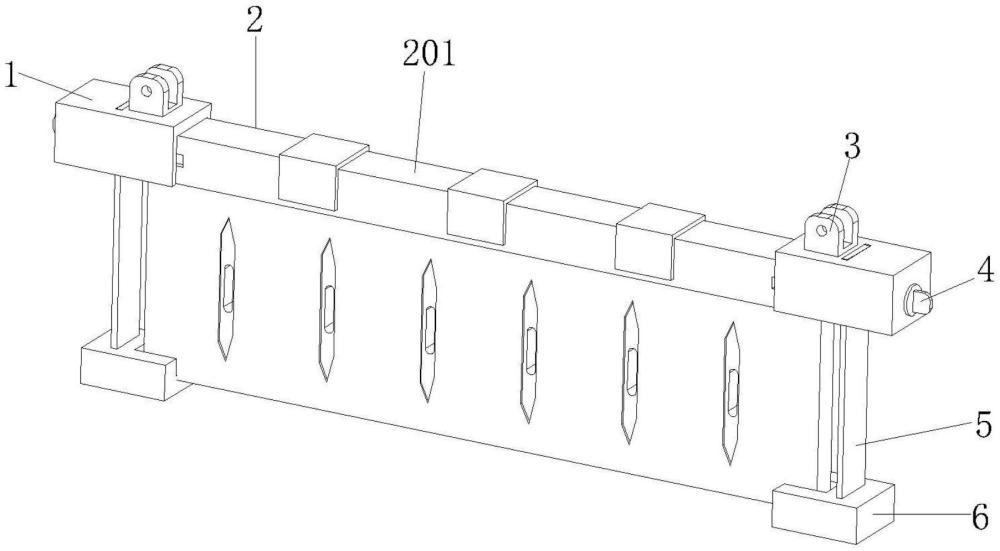

1.一種織機綜框連接裝置，其特征在于，包括有兩個固定夾一(1)和綜框組件(2)：兩個所述固定夾一(1)的側壁上均開設有槽口一(7)，所述綜框組件(2)包括有卡接在槽口一(7)內部的導軌(201)，所述導軌(201)的兩端均開設有孔槽一(202)，所述固定夾一(1)的底端均插接有插接板(5)，所述固定夾一(1)靠近槽口一(7)的表面均開設有槽口二(9)供插接板(5)插接，所述槽口一(7)的內側壁上開設有孔槽二(8)，所述插接板(5)的側壁上均開設有孔槽三(11)，所述插接板(5)的底端均固設有固定夾二(6)，所述固定夾一(1)遠離導軌(201)的側壁上均活動連接有端帽(4)，所述端帽(4)的側壁上均固設有連接桿(13)，所述固定夾一(1)靠近連接桿(13)的內部均開設有安裝槽(14)，所述連接桿(13)的外表纏繞有彈簧(15)，所述連接桿(13)的外表面套設有圓板(16)，所述連接桿(13)的另一端依次貫穿孔槽三(11)、孔槽二(8)螺紋連接在孔槽一(202)的內部。

2.根據權利要求1所述的一種織機綜框連接裝置，其特征在于：兩個所述固定夾一(1)的頂端均固設連接座(3)，所述連接座(3)通過桿件與織機輸出端連接。

3.根據權利要求1所述的一種織機綜框連接裝置，其特征在于：兩個所述固定夾二(6)靠近插接板(5)的表面均開設有槽口三(12)，所述槽口三(12)的內部尺寸均與導軌(201)底端的外部尺寸相適配。

4.根據權利要求3所述的一種織機綜框連接裝置，其特征在于：所述導軌(201)頂端的外部尺寸均與槽口一(7)的內部尺寸相適配，所述槽口一(7)依次與孔槽二(8)、槽口二(9)和安裝槽(14)相連通。

5.根據權利要求4所述的一種織機綜框連接裝置，其特征在于：兩個所述槽口一(7)的內側壁均固設有兩組限位塊(10)，所述導軌(201)靠近固定夾一(1)的側壁上均對稱開設有兩組滑槽(203)，所述滑槽(203)與孔槽一(202)位于同一水平位置，所述滑槽(203)的內部尺寸均與限位塊(10)的外部尺寸相適配。

6.根據權利要求1所述的一種織機綜框連接裝置，其特征在于：所述槽口二(9)貫穿固定夾一(1)，所述固定夾一(1)的頂端與插接板(5)頂端齊平。

技術總結
本技術具體涉及紡織技術領域，公開了一種織機綜框連接裝置，包括有兩個固定夾一和綜框組件，兩個所述固定夾一的側壁上均開設有槽口一，所述綜框組件包括有卡接在槽口一內部的導軌，所述導軌的兩端均開設有孔槽一，所述固定夾一的底端均插接有插接板。本技術通過設置有固定夾一、綜框組件、端帽、插接板和固定夾二，插接板的外部尺寸和槽口二的內部尺寸相適配，用來定位孔槽二和孔槽三，操作人員通過松開端帽可將連接桿依次貫穿孔槽三和孔槽二插接在孔槽一的內部，從而提高了固定夾一和固定夾二連接的穩定性，將連接桿螺紋連接在孔槽一的內部可進一步提高導軌和固定夾一連接的穩定性。

技術研發人員：殷桂欣,張玉志,張建勝
受保護的技術使用者：青島盛星偉緣精密機械有限公司
技術研發日：20240627
技術公布日：2025/4/28
