本申請涉及衣物處理，尤其涉及一種攪拌裝置及洗滌設備。

背景技術：

1、相關技術中，洗滌設備包括攪拌輪和洗滌筒，洗滌物設置在洗滌筒內，通過攪拌輪的正反轉帶動水流正反轉，從而通過水流的撞擊與洗滌物自身的摩擦以達到對洗滌物的洗滌，但是，單一攪拌輪的動力較弱，水流對洗滌物的洗滌效果較弱，且水流中攜帶有雜質，影響洗滌物的洗凈效果。

技術實現思路

1、有鑒于此，本申請實施例期望提供一種攪拌裝置及洗滌設備，攪拌棒與攪拌輪的配合，對水流進行雙動力驅動，增加對洗滌物的攪動，提高洗滌效果，過濾單元對水流中的雜質進行循環過濾，提升整體洗凈比。

2、本申請實施例提供一種攪拌裝置，用于洗滌設備，包括：

3、攪拌輪，具有安裝頂壁，所述安裝頂壁設置有第一流道孔和第一連接部，所述第一流道孔連通所述攪拌輪的底側區域；

4、攪拌棒，具有中空腔室，所述攪拌棒的側壁設置有通孔，所述中空腔室的底端設置有底壁，所述底壁設置有第二連接部和第二流道孔，所述攪拌輪和攪拌棒通過所述第一連接部和所述第二連接部實現連接；

5、過濾單元，設置于所述中空腔室內。

6、一些實施方案中，所述第一連接部和所述第二連接部的其中之一為凸出結構，另一者為凹陷結構，所述凸出結構插入所述凹陷結構。

7、一些實施方案中，所述攪拌裝置包括第一連接件，所述第一連接件連接所述第一連接部和所述第二連接部。

8、一些實施方案中，所述安裝頂壁設置有凸臺，所述凸臺的中間區域設置有連接孔，所述連接孔用于穿設第二連接件，所述第二連接件用于連接所述攪拌輪的攪拌軸。

9、一些實施方案中，所述底壁設置有容納槽，所述凸臺插入所述容納槽內。

10、一些實施方案中，所述第一流道孔的數量為多個，多個所述第一連接部和多個所述第一流道孔環繞所述凸臺的周向交替布置；所述第二流道孔的數量為多個，多個所述第二連接部和多個所述第二流道孔環繞所述凸臺的周向交替布置。

11、一些實施方案中，所述第一連接部為凹陷結構，相鄰兩個所述第一連接部之間的部位高于所述第一連接部，從而形成凸包結構，所述第一流道孔貫穿所述凸包結構。

12、一些實施方案中，所述凸包結構的頂表面的位置高于所述凸臺的頂表面。

13、一些實施方案中，所述攪拌輪具有安裝側壁，所述安裝側壁環繞所述安裝頂壁的邊緣延伸，所述凸包結構沿所述攪拌輪的徑向的外端與所述安裝側壁連接，內端與所述凸臺間隔設置。

14、一些實施方案中，各所述通孔的總面積大于各所述第二流道孔的總面積，且大于各所述第一流道孔的總面積。

15、一些實施方案中，所述中空腔室和所述過濾單元的位置均高于所述安裝頂壁的頂邊緣。

16、一些實施方案中，所述攪拌棒包括棒主體、支架以及端蓋，所述端蓋可拆卸地設于所述棒主體的頂端部，所述支架的頂端與所述端蓋連接，所述過濾單元設置于所述支架上。

17、一些實施方案中，所述端蓋的至少部分區域設置有透光視窗。

18、本申請實施例提供一種洗滌設備，包括：

19、洗滌筒；

20、攪拌軸；

21、以及本申請任意實施例所述的攪拌裝置，所述攪拌裝置轉動地設置于所述洗滌筒內，所述攪拌軸的頂端與所述攪拌裝置連接。

22、本申請實施例提供的攪拌裝置，通過攪拌棒與攪拌輪的配合，對水流進行雙動力驅動，增加對洗滌物的攪動，從而提升對洗滌物的洗滌效果；攪拌輪和攪拌棒配合處設置的第二流道孔和第一流道孔，便于水流經中空腔室、過濾單元進入攪拌輪的底側區域，再返回洗滌設備的洗滌筒內，實現水流的循環過濾，進一步增加對洗滌物的洗凈效果；另外，攪拌輪和攪拌棒分開制造，能夠降低制造難度，從而降低攪拌裝置的制造難度；通過設計第一連接部和第二連接部，將攪拌棒和攪拌輪連接起來，也能夠增加攪拌輪和攪拌棒的連接強度，降低攪拌棒和攪拌輪在配合處斷裂的幾率，增加攪拌裝置的轉動穩定性，使得攪拌裝置在實現高效的過濾循環時也能夠具有足夠的結構強度。

技術特征：

1.一種攪拌裝置，用于洗滌設備，其特征在于，包括：

2.根據權利要求1所述的攪拌裝置，其特征在于，所述第一連接部和所述第二連接部的其中之一為凸出結構，另一者為凹陷結構，所述凸出結構插入所述凹陷結構。

3.根據權利要求1所述的攪拌裝置，其特征在于，所述攪拌裝置包括第一連接件，所述第一連接件連接所述第一連接部和所述第二連接部。

4.根據權利要求2所述的攪拌裝置，其特征在于，所述安裝頂壁設置有凸臺，所述凸臺的中間區域設置有連接孔，所述連接孔用于穿設第二連接件，所述第二連接件用于連接所述攪拌輪的攪拌軸。

5.根據權利要求4所述的攪拌裝置，其特征在于，所述底壁設置有容納槽，所述凸臺插入所述容納槽內。

6.根據權利要求4所述的攪拌裝置，其特征在于，所述第一流道孔的數量為多個，多個所述第一連接部和多個所述第一流道孔環繞所述凸臺的周向交替布置；所述第二流道孔的數量為多個，多個所述第二連接部和多個所述第二流道孔環繞所述凸臺的周向交替布置。

7.根據權利要求4所述的攪拌裝置，其特征在于，所述第一連接部為凹陷結構，相鄰兩個所述第一連接部之間的部位高于所述第一連接部，從而形成凸包結構，所述第一流道孔貫穿所述凸包結構。

8.根據權利要求7所述的攪拌裝置，其特征在于，所述凸包結構的頂表面的位置高于所述凸臺的頂表面。

9.根據權利要求7所述的攪拌裝置，其特征在于，所述攪拌輪具有安裝側壁，所述安裝側壁環繞所述安裝頂壁的周緣延伸，所述凸包結構沿所述攪拌輪的徑向的外端與所述安裝側壁連接，內端與所述凸臺間隔設置。

10.根據權利要求1所述的攪拌裝置，其特征在于，各所述通孔的總面積大于各所述第二流道孔的總面積，且大于各所述第一流道孔的總面積。

11.根據權利要求1所述的攪拌裝置，其特征在于，所述中空腔室和所述過濾單元的位置均高于所述安裝頂壁的頂邊緣。

12.根據權利要求1所述的攪拌裝置，其特征在于，所述攪拌棒包括棒主體、支架以及端蓋，所述端蓋可拆卸地設于所述棒主體的頂端部，所述支架的頂端與所述端蓋連接，所述過濾單元設置于所述支架上。

13.根據權利要求12所述的攪拌裝置，其特征在于，所述端蓋的至少部分區域設置有透光視窗。

14.一種洗滌設備，其特征在于，包括：

技術總結

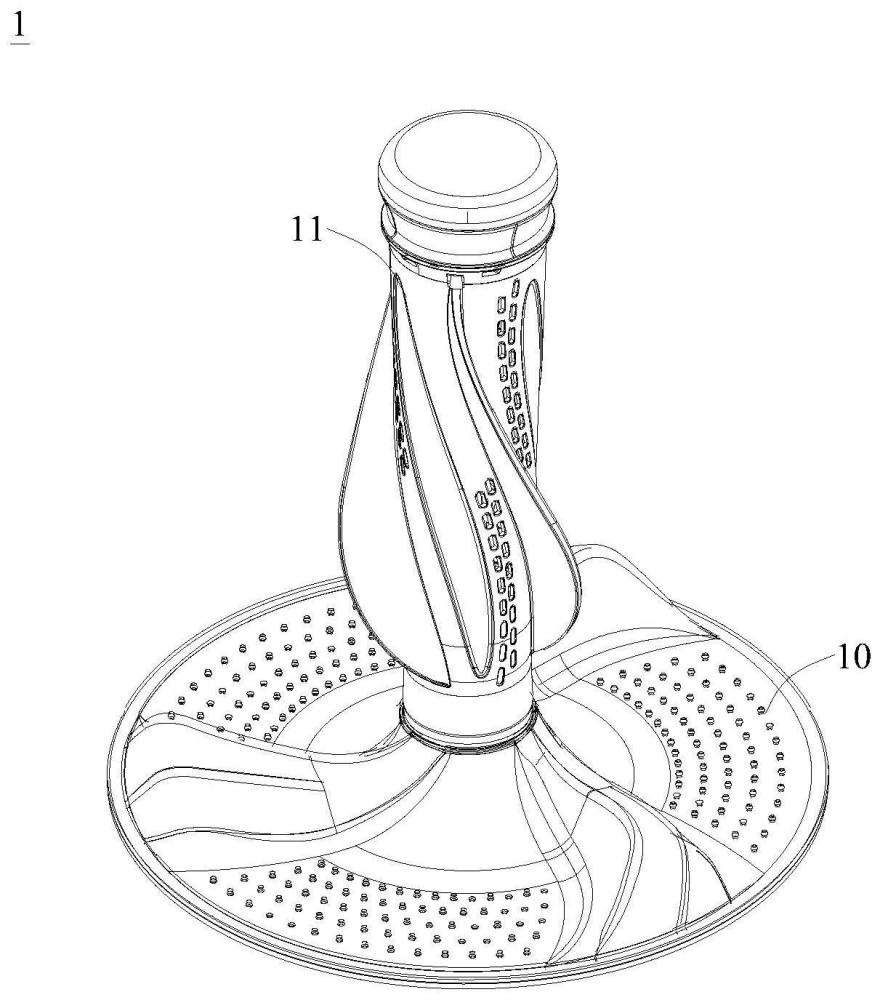

本申請實施例提供一種攪拌裝置及洗滌設備，攪拌裝置包括攪拌輪、攪拌棒、過濾單元，攪拌輪具有安裝頂壁，安裝頂壁設置有第一流道孔和第一連接部；攪拌棒具有中空腔室，攪拌棒的底端設置有底壁，底壁設置有第二連接部和第二流道孔，攪拌輪和攪拌棒通過第一連接部和第二連接部實現連接，過濾單元設置于中空腔室內。本申請實施例提供的攪拌裝置，通過攪拌棒與攪拌輪對水流進行雙動力驅動，增加對洗滌物的攪動，從而提升對洗滌物的洗滌效果；水流在攪拌棒的作用下能夠快速進入中空腔室，經中空腔室、過濾單元進入攪拌輪的底側區域，再返回洗滌設備的洗滌筒內，實現水流的循環過濾，攪拌輪和攪拌棒分開制造，降低攪拌裝置的制造難度。

技術研發人員：薄飛,周丑國,王堅,崔亞魁,李勝,吳家兵,易山圳,要航宇
受保護的技術使用者：合肥美的洗衣機有限公司
技術研發日：
技術公布日：2025/4/28
