本技術涉及服裝加工，具體公開了一種用于立翻領上衣生產的烘干定型裝置。

背景技術：

1、夾克類工作服或休閑服的領子為立翻領（由立領作為坐領，翻領為領面組合而成的領子，可分為：1.立領和翻領連在一起的一片領；2.坐領和翻領分開的兩片領；這兩種領型可以互相轉換。），其領子翻折后領外口弧線或松或緊，領內口弧線即翻折印線弧度大，穿著后領子不抱脖，領口與身片緊貼，顯得不利索，不精神，影響美觀。

2、立翻領上衣在生產過程中，衣物由于藥水的處理要進行清洗，衣物要通過清洗的工序?qū)⑺幩逑吹簦逑春蟮囊挛锿嬖谧咝巍⒐唇z等問題，需要在清洗后進行二次整形和外觀挑揀，費時費力，因此，需要一種用于立翻領上衣生產的烘干定型裝置來解決這一問題。

技術實現思路

1、本實用新型提出一種用于立翻領上衣生產的烘干定型裝置，可以對清洗后衣物進行快速烘干和定型，生產效率高。

2、本實用新型是這樣實現的，一種用于立翻領上衣生產的烘干定型裝置，包括箱體，所述箱體內部的上下兩端面之間固定連接有第一隔板，所述第一隔板與箱體內部的左端面之間固定連接有兩個上下分布的第二隔板，位于下側所述第二隔板的內部轉動連接有第一轉軸，所述第一轉軸的上端面固定連接有定型模，所述第一轉軸的下端延伸至下側第二隔板的下方且固定連接有第三錐齒輪，位于上側所述第二隔板的內部轉動連接有轉動管，所述轉動管的下端延伸至上側第二隔板的下方且連通有u形管，所述u形管的外壁連通有多個均勻分布的風嘴，所述轉動管的外壁固定連接有第二錐齒輪，兩個所述第二隔板與箱體的內壁之間均固定連接有支撐板，兩個所述支撐板與第一隔板的內部均轉動連接有第二轉軸，兩個所述第二轉軸的左端均固定連接有第一錐齒輪，兩個所述第一錐齒輪分別與第二錐齒輪和第三錐齒輪嚙合連接，兩個所述第二轉軸的右端均延伸至第一隔板的右側且固定連接有皮帶輪，兩個所述皮帶輪通過皮帶傳動連接。

3、為了便于驅動兩個第二轉軸同步轉動，作為本實用新型的一種用于立翻領上衣生產的烘干定型裝置優選的，所述箱體內部的右端面安裝有驅動電機，所述驅動電機的輸出端與其中一個皮帶輪固定連接。

4、為了便于u形管轉動，作為本實用新型的一種用于立翻領上衣生產的烘干定型裝置優選的，所述轉動管的上端延伸至箱體的外部且安裝有轉動接頭，所述轉動管的上端通過轉動接頭轉動連接有進風管。

5、為了便于控制設備，作為本實用新型的一種用于立翻領上衣生產的烘干定型裝置優選的，所述箱體的前端面設置有箱門，所述箱門的前端面設置有控制器。

6、為了便于排水，作為本實用新型的一種用于立翻領上衣生產的烘干定型裝置優選的，所述箱體的左端面設置有出水口。

7、為了便于減輕設備振動，作為本實用新型的一種用于立翻領上衣生產的烘干定型裝置優選的，所述箱體的下端面四角處均設置有橡膠墊。

8、與現有技術相比，本實用新型的有益效果是：

9、該種用于立翻領上衣生產的烘干定型裝置，通過驅動電機、皮帶輪、皮帶、第二轉軸、第一錐齒輪、第二錐齒輪、第三錐齒輪、第一轉軸、轉動管和轉動接頭配合，可帶動定型模和u形管反向轉動，定型模轉動時帶動衣服轉動，將衣服上的水甩干，u形管轉動時，帶動多個風嘴吹出熱風對衣服進行快速烘干，通過u形管和定型模反向轉動，使衣服烘干更均勻，便于定型。

技術特征：

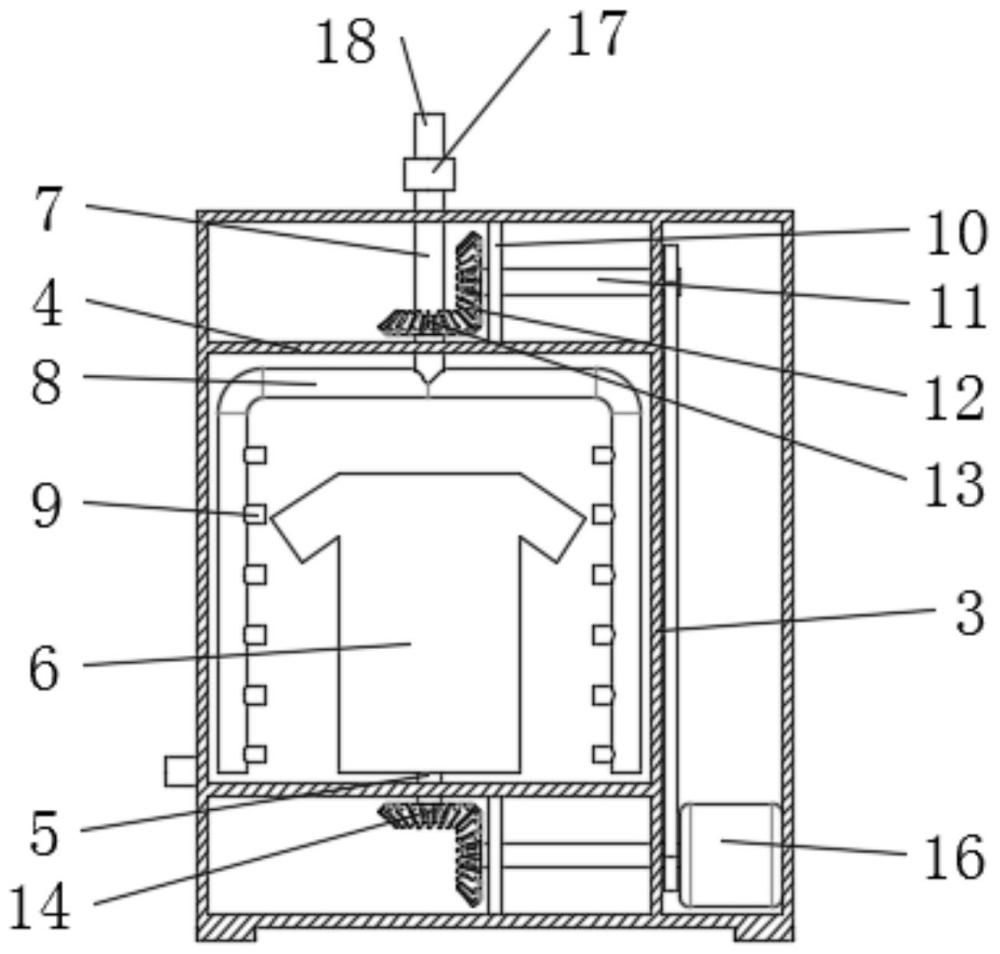

1.一種用于立翻領上衣生產的烘干定型裝置，包括箱體（1），其特征在于：所述箱體（1）內部的上下兩端面之間固定連接有第一隔板（3），所述第一隔板（3）與箱體（1）內部的左端面之間固定連接有兩個上下分布的第二隔板（4），位于下側所述第二隔板（4）的內部轉動連接有第一轉軸（5），所述第一轉軸（5）的上端面固定連接有定型模（6），所述第一轉軸（5）的下端延伸至下側第二隔板（4）的下方且固定連接有第三錐齒輪（14），位于上側所述第二隔板（4）的內部轉動連接有轉動管（7），所述轉動管（7）的下端延伸至上側第二隔板（4）的下方且連通有u形管（8），所述u形管（8）的外壁連通有多個均勻分布的風嘴（9），所述轉動管（7）的外壁固定連接有第二錐齒輪（13），兩個所述第二隔板（4）與箱體（1）的內壁之間均固定連接有支撐板（10），兩個所述支撐板（10）與第一隔板（3）的內部均轉動連接有第二轉軸（11），兩個所述第二轉軸（11）的左端均固定連接有第一錐齒輪（12），兩個所述第一錐齒輪（12）分別與第二錐齒輪（13）和第三錐齒輪（14）嚙合連接，兩個所述第二轉軸（11）的右端均延伸至第一隔板（3）的右側且固定連接有皮帶輪（15），兩個所述皮帶輪（15）通過皮帶傳動連接。

2.根據權利要求1所述的一種用于立翻領上衣生產的烘干定型裝置，其特征在于：所述箱體（1）內部的右端面安裝有驅動電機（16），所述驅動電機（16）的輸出端與其中一個皮帶輪（15）固定連接。

3.根據權利要求1所述的一種用于立翻領上衣生產的烘干定型裝置，其特征在于：所述轉動管（7）的上端延伸至箱體（1）的外部且安裝有轉動接頭（17），所述轉動管（7）的上端通過轉動接頭（17）轉動連接有進風管（18）。

4.根據權利要求1所述的一種用于立翻領上衣生產的烘干定型裝置，其特征在于：所述箱體（1）的前端面設置有箱門（2），所述箱門（2）的前端面設置有控制器（19）。

5.根據權利要求1所述的一種用于立翻領上衣生產的烘干定型裝置，其特征在于：所述箱體（1）的左端面設置有出水口（20）。

6.根據權利要求1所述的一種用于立翻領上衣生產的烘干定型裝置，其特征在于：所述箱體（1）的下端面四角處均設置有橡膠墊。

技術總結
本技術涉及服裝加工技術領域，具體公開了一種用于立翻領上衣生產的烘干定型裝置，包括箱體，箱體內部的上下兩端面之間固定連接有第一隔板，第一隔板與箱體內部的左端面之間固定連接有兩個上下分布的第二隔板，位于下側第二隔板的內部轉動連接有第一轉軸，第一轉軸的上端面固定連接有定型模，第一轉軸的下端延伸至下側第二隔板的下方且固定連接有第三錐齒輪，位于上側第二隔板的內部轉動連接有轉動管，轉動管的下端延伸至上側第二隔板的下方且連通有U形管，通過驅動電機、皮帶輪、皮帶、第二轉軸、第一錐齒輪、第二錐齒輪、第三錐齒輪、第一轉軸、轉動管和轉動接頭配合，可帶動定型模和U形管反向轉動，使衣服烘干更均勻，便于定型。

技術研發人員：張學明,李麗娜
受保護的技術使用者：河南衣拾服飾有限公司
技術研發日：20240711
技術公布日：2025/4/28
