本技術涉及紡織設備，尤其是涉及一種紡織設備用紡織面料清理裝置。

背景技術：

1、紡織設備是把天然纖維或化學纖維加工成為紡織品所需要的各種機械設備；紡織機械是紡織工業的生產手段和物質基礎，其技術水平、質量和制造成本，直接關系到紡織工業的發展，紡織在生產加工制造時，需要很多輔助性的設備。

2、針對上述中的相關技術，現有的紡織設備在使用過程中，通常會產生大量的紡織面料碎屑，而這些紡織面料碎屑通常會沾附在紡織面料的表面，不便于清理，容易影響紡織面料最終成品的質量，故有待改善。

技術實現思路

1、為了便捷清理紡織面料表面的面料碎屑，本技術提供一種紡織設備用紡織面料清理裝置。

2、本技術提供的一種紡織設備用紡織面料清理裝置采用如下的技術方案：

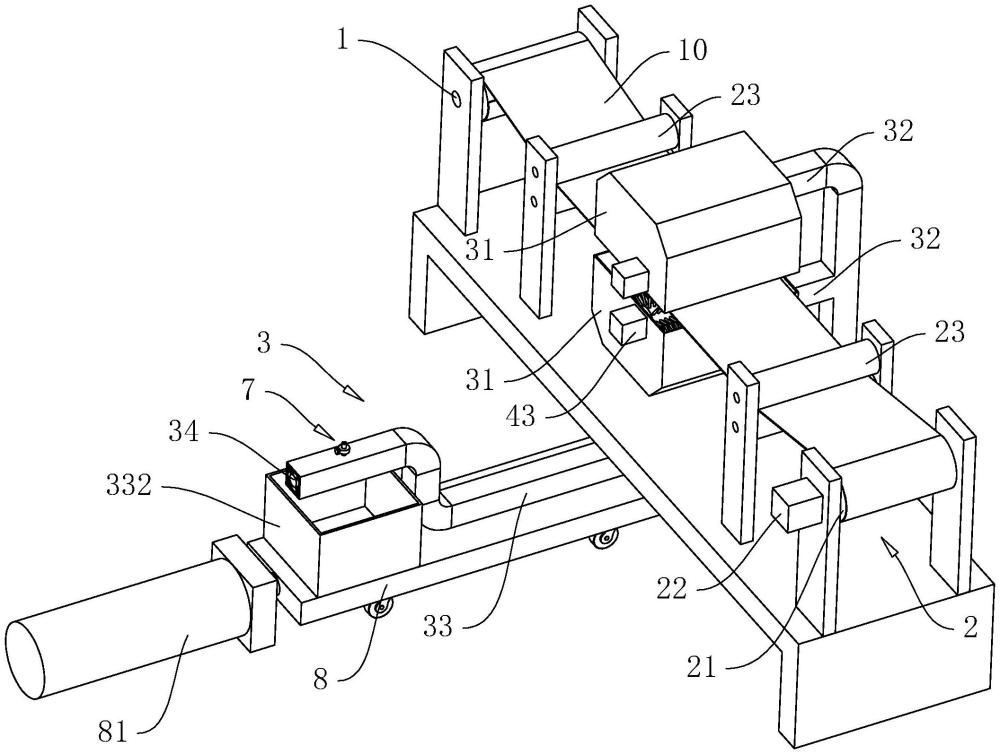

3、一種紡織設備用紡織面料清理裝置，包括用于卷繞面料本體的卷布輥和設置于卷布輥一側用于收卷面料本體的收卷組件，所述卷布輥和收卷組件之間設置有抽吸組件，所述抽吸組件用于抽吸碎屑；所述抽吸組件和面料本體之間設置有梳理組件，所述梳理組件用于對面料本體表面進行梳理。

4、通過采用上述技術方案，收卷組件對面料本體進行收卷，以便于對卷布輥上的面料進行牽引和收卷；抽吸組件對沾附于面料本體表面的碎屑進行抽吸；梳理組件對展開后的面料進行梳理，使得碎屑游離的沾附于面料本體的表面，減少了碎屑與面料本體之間的吸附力，提高了抽吸組件對碎屑的抽吸效果，從而實現了便捷清理紡織面料表面的面料碎屑。

5、作為優選，所述收卷組件包括收卷輥、收卷電機和兩對夾持輥；所述收卷輥轉動設置于卷布輥的一側，以用于收卷面料本體；所述收卷電機設置于收卷輥上，以用于驅使收卷輥進行轉動；兩對所述夾持輥均設置于收卷輥和卷布輥之間，所述面料本體貫穿每對夾持輥之間，且所述梳理組件和抽吸組件均位于兩對夾持輥之間。

6、通過采用上述技術方案，收卷電機驅使收卷輥進行轉動，對面料本體進行收卷并提高了牽引作用力，夾持輥限制了面料本體的移動方向，以便于利用抽吸組件和梳理組件對面料本體表面的碎屑進行穩定清理。

7、作為優選，所述抽吸組件包括聚風罩、通風管、抽吸管、抽吸件和過濾網；所述聚風罩籠罩設置于面料本體的厚度方向兩側，所述通風管連通設置于每一組聚風罩上，所述抽吸管與每一通風管遠離聚風罩的端部相連通；所述抽吸件設置于抽吸管內部，以用于抽吸空氣；所述過濾網設置于抽吸管內部，且所述過濾網位于抽吸件朝向通風管的一側。

8、通過采用上述技術方案，抽吸件對抽吸管、通風管和聚風罩內部進行抽吸，使得聚風罩內部形成負壓，以對沾附于面料本體表面的碎屑進行抽吸處理；過濾網對抽吸管內部的空氣中的廢屑進行過濾，減少了廢屑流向抽吸件導致抽吸件損壞的現象發生，保障了抽吸件的穩定運行和使用壽命。

9、作為優選，所述梳理組件包括梳理輥、梳理刷毛和梳理電機；所述梳理輥轉動設置于聚風罩內部，所述梳理刷毛設置于梳理輥的周壁上，且每一所述梳理刷毛遠離梳理輥的端部均可與面料本體相抵；所述梳理電機設置于聚風罩上，以用于驅使梳理輥進行轉動。

10、通過采用上述技術方案，梳理電機的輸出端驅使梳理輥帶動梳理刷毛進行轉動，轉動的梳理刷毛對面料本體進行梳理，以對沾附于面料本體表面的碎屑進行激揚，減少了碎屑與面料本體之間的吸附作用力，從而便于抽吸組件對碎屑進行抽吸清理。

11、作為優選，所述梳理輥一側設置有用于清理梳理刷毛的排骨梳，所述聚風罩上設置有用于清潔排骨梳的清潔組件。

12、通過采用上述技術方案，排骨梳對沾附于梳理刷毛上的碎屑進行清理，清潔組件對排骨梳上的碎屑進行清理，減少了排骨梳和梳理刷毛上沾附的碎屑重新污染面料本體的現象發生。

13、作為優選，所述清潔組件包括轉動軸、清潔板、防脫繩、固定軸、彈力繩和推動件；所述轉動軸轉動設置于聚風罩內部，且所述轉動軸與排骨梳相連；所述清潔板滑動套設于排骨梳上，所述防脫繩設置于清潔板和排骨梳之間，以限制清潔板脫離排骨梳；所述固定軸設置于聚風罩內部，所述固定軸位于排骨梳遠離梳理輥的一側，且所述固定軸位于排骨梳遠離面料本體的一側；所述彈力繩設置于固定軸和清潔板之間，以通過自身彈力驅使清潔板朝向遠離面料本體的方向進行移動；所述推動件設置于聚風罩和轉動軸之間，以用于驅使轉動軸指向梳理輥或者遠離面料本體。

14、通過采用上述技術方案，推動件的輸出端伸出，使得排骨梳保持朝向梳理輥的方向；此時，排骨梳對梳理刷毛上沾附的碎屑進行清理，并且彈力繩處于拉伸狀態，以使得清潔板位于排骨梳靠近轉動軸的端部；

15、當需要對排骨梳進行清潔時，推動件的輸出端收縮，使得排骨梳圍繞轉動軸朝向遠離面料本體的方向進行移動，此時，彈力繩對清潔板施加拉力，以牽引清潔板延伸著排骨梳的梳齒方向朝向遠離面料本體的方向進行移動，以將沾附于排骨梳上的碎屑朝向通風管處清理，從而配合通風管內部的抽吸力對排骨梳進行清潔。

16、作為優選，所述抽吸管內部設置有沉降組件，以用于沉降碎屑；所述抽吸管的底部貫穿開設有出料口，且所述抽吸管底部設置有廢料盒。

17、通過采用上述技術方案，沉降組件對游離于抽吸管內部的碎屑進行沉降處理，沾附有碎屑的污水通過出料口流入廢料盒內部進行收集，以便于對碎屑進行收集和再利用。

18、作為優選，所述沉降組件包括固定管、噴淋頭、供水管和加壓泵；所述固定管設置于抽吸管內部，所述噴淋頭連通設置于固定管上，所述供水管連通設置于固定管上，所述加壓泵連通設置于供水管和固定管之間。

19、通過采用上述技術方案，供水管對固定管進行供水，加壓泵增加了固定管內部的水壓，以便于通過噴淋頭噴出水霧，使得抽吸管內部的碎屑遇水進行沉降。

20、作為優選，所述抽吸管內部設置有若干組阻料板，且所有所述阻料板均沿著抽吸管的長度方向間隔交錯分布。

21、通過采用上述技術方案，間隔交錯分布的阻料板減緩了攜帶有碎屑的空氣在抽吸管內部的移動速度，增加了碎屑在抽吸管內部的停留時間，以便于沉降組件對空氣中的碎屑進行充分沉降。

22、作為優選，所述抽吸管的底部設置有移動車，所述移動車一側設置有用于驅使移動車靠近或者遠離面料本體的伸縮件。

23、通過采用上述技術方案，伸縮件的輸出端驅使移動車帶動抽吸管進行移動，以調節梳理組件、抽吸組件與面料本體之間的相對位置；當需要對新上料的面料進行清潔處理時，可驅動移動車帶動梳理組件和抽吸組件脫離兩對夾持輥之間，等到面料在夾持輥上固定后，驅使移動車帶動梳理組件和抽吸組件進行復位，從而實現對面料的便捷上料處理。

24、綜上所述，本技術包括以下至少一種有益技術效果：

25、1.通過設置收卷組件對面料本體進行收卷，以便于對卷布輥上的面料進行牽引和收卷；抽吸組件對沾附于面料本體表面的碎屑進行抽吸；梳理組件對展開后的面料進行梳理，減少了碎屑與面料本體之間的吸附力，提高了抽吸組件對碎屑的抽吸效果，從而實現了便捷清理紡織面料表面的面料碎屑；

26、2.通過設置排骨梳對沾附于梳理刷毛上的碎屑進行清理，清潔組件對排骨梳上的碎屑進行清理，減少了排骨梳和梳理刷毛上沾附的碎屑重新污染面料本體的現象發生；

27、3.通過設置沉降組件對游離于抽吸管內部的碎屑進行沉降處理，沾附有碎屑的污水通過出料口流入廢料盒內部進行收集，以便于對碎屑進行收集和再利用。
