本發明涉及面料防水，具體為一種面料防水處理裝置。

背景技術：

1、化學處理是一種通過將防水劑噴涂或浸泡在面料中，從而賦予面料防水性的方法。這種方法的核心在于防水劑能夠改變面料的表面張力，使得水珠在面料表面呈現球狀，進而降低水分滲透的可能性。

2、對于毛絨面料，這種化學處理方法同樣是適用的，首先，毛絨面料的纖維結構相對松散，且表面有絨毛，這可能會影響防水劑在面料表面的均勻分布和滲透。因此，在選擇防水劑和處理方法時，需要確保防水劑能夠充分滲透到毛絨面料的纖維內部，并在纖維表面形成均勻的防水層。其次，毛絨面料在處理過程中需要特別注意保護其絨毛的完整性和柔軟性，在防水劑能夠充分滲透到毛絨面料的纖維內部時，需要將絨毛進行梳理，使絨毛充分的與防水劑接觸，并且在梳理時，需要施加適當的力，使絨毛與梳理結構充分的接觸，絨毛根部也能最大程度的與防水劑接觸，并且也容易實現防水劑運動至毛絨面料的纖維內部。對于此，需要能將毛絨面料進行梳理，并且能實現控制毛絨面料梳理的程度，避免對毛絨面料產生損害，也能確保對毛絨面料的絨毛完全梳理，使防水劑充分的將毛絨面料滲透。

技術實現思路

1、本發明的目的在于提供一種面料防水處理裝置，以解決上述背景技術中提出的問題。

2、為了解決上述技術問題，本發明提供如下技術方案：一種面料防水處理裝置，包括箱架，所述箱架的內部安裝有加工箱，所述箱架內部用于盛放防水劑，面料貫穿所述箱架及加工箱，所述加工箱的上端蓋設有蓋板，所述蓋板及加工箱側邊設有連接管，所述連接管上安裝有用于傳輸防水劑的水泵；

3、所述加工箱的兩側均安裝有用于防止防水劑溢出的密封傳輸部，面料從兩側的所述密封傳輸部貫穿；

4、所述加工箱內部還安裝有上下對稱設置的內上架及內下架，所述內上架及內下架用于驅動防水劑運動，使防水劑朝面料運動；

5、所述內上架及內下架之間設有清刷部，用于改變面料絨毛的狀態。

6、進一步的，所述箱架的內部還設有兩個外蓄液腔，所述外蓄液腔用于承載向外運動出的防水劑，兩個所述外蓄液腔分別位于加工箱的兩側。

7、進一步的，所述箱架的內部安裝有兩組傳輸輥，每組所述傳輸輥中傳輸輥均設有兩根，兩根所述傳輸輥相互擠壓設置，且兩根所述傳輸輥與箱架轉動連接，兩組所述傳輸輥分別位于兩側的外蓄液腔內，兩組所述傳輸輥用于將面料傳輸的同時進行擠壓。

8、進一步的，所述加工箱的兩側均開設有貫穿設置的矩形腔口，所述密封傳輸部包括兩根相互擠壓設置的擠壓輥，兩根所述擠壓輥轉動安裝在矩形腔口內，所述矩形腔口內還設有兩條對稱設置的包覆層，所述包覆層包覆在擠壓輥的外側，兩條所述包覆層分別與矩形腔口上下兩側內壁固定，所述包覆層兩端部分別與加工箱兩側內壁固定，面料傳輸時，夾持在兩根所述擠壓輥之間。

9、進一步的，所述擠壓輥兩端面及外側面均為橡膠材質。

10、進一步的，所述擠壓輥的一端貫穿加工箱，所述擠壓輥貫穿的一端固定有棘輪，所述加工箱的外側固定有外桿，所述外桿上具有扭簧，所述外桿上轉動安裝有斜翹桿，所述斜翹桿端部與棘輪接觸，控制所述棘輪單向轉動，所述密封傳輸部中兩根擠壓輥呈相反轉動，用于將面料傳輸。

11、進一步的，所述內上架及內下架的外側分別開設有出液口及進液口，所述出液口及進液口均與連接管連通，實現所述內上架及內下架內的防水劑從下向上運動。

12、進一步的，所述清刷部設有兩組，兩組所述清刷部均位于出液口下端，兩組所述清刷部對稱分布，所述清刷部包括內軸及與內軸端面固定的外固定條，所述外固定條固定在內上架的下端面，所述內軸上套設有可轉動的外軸，所述外軸外壁上固定有扇板，運動中的防水劑能推動所述扇板轉動，所述外軸的外側還固定有清理刷，所述清理刷用于將絨毛梳理。

13、進一步的，所述外固定條呈傾斜狀，且其延伸至出液口的下端，用于引導向上運動的防水劑。

14、與現有技術相比，本發明所達到的有益效果是：

15、1、將防水劑從下至上進行循環運動，面料受到向上推動的作用，實現面料輕微朝上產生形變，防水劑能從下至上貫穿面料，使面料纖維內滲透防水劑。

16、2、從下至上運動的防水劑推動清刷部進行運動，清理刷對面料表面進行清刷，防水劑推動為一個柔性的推動作用，不同位置的面料絨毛均能與清理刷接觸，并且也避免面料與清理刷擠壓作用力過大而導致面料受損。

17、3、兩組的清刷部在防水劑推動作用下呈相反的轉動，清理刷也相反轉動，即使有絨毛保持傾斜，沒有被上一組清理刷梳理的，也能被下一組清理刷梳理，實現完全的浸透。

技術特征：

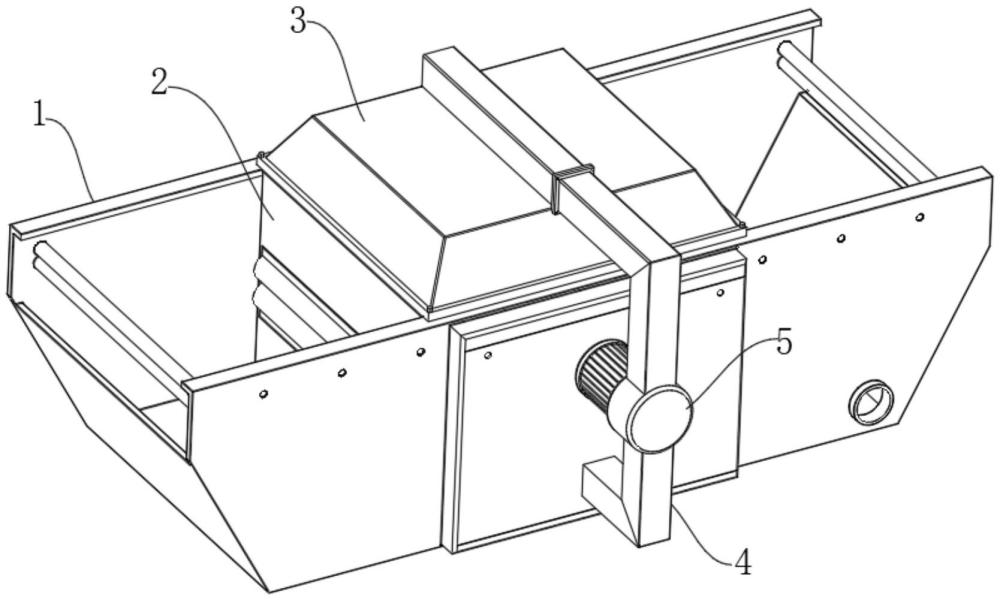

1.一種面料防水處理裝置，包括箱架(1)，所述箱架(1)的內部安裝有加工箱(2)，所述箱架(1)內部用于盛放防水劑，面料貫穿所述箱架(1)及加工箱(2)，所述加工箱(2)的上端蓋設有蓋板(3)，其特征在于：所述蓋板(3)及加工箱(2)側邊設有連接管(4)，所述連接管(4)上安裝有用于傳輸防水劑的水泵(5)；

2.根據權利要求1所述的面料防水處理裝置，其特征在于：所述箱架(1)的內部還設有兩個外蓄液腔(12)，所述外蓄液腔(12)用于承載向外運動出的防水劑，兩個所述外蓄液腔(12)分別位于加工箱(2)的兩側。

3.根據權利要求2所述的面料防水處理裝置，其特征在于：所述箱架(1)的內部安裝有兩組傳輸輥(11)，每組所述傳輸輥(11)中傳輸輥(11)均設有兩根，兩根所述傳輸輥(11)相互擠壓設置，且兩根所述傳輸輥(11)與箱架(1)轉動連接，兩組所述傳輸輥(11)分別位于兩側的外蓄液腔(12)內，兩組所述傳輸輥(11)用于將面料傳輸的同時進行擠壓。

4.根據權利要求1所述的面料防水處理裝置，其特征在于：所述加工箱(2)的兩側均開設有貫穿設置的矩形腔口(81)，所述密封傳輸部(8)包括兩根相互擠壓設置的擠壓輥(82)，兩根所述擠壓輥(82)轉動安裝在矩形腔口(81)內，所述矩形腔口(81)內還設有兩條對稱設置的包覆層(83)，所述包覆層(83)包覆在擠壓輥(82)的外側，兩條所述包覆層(83)分別與矩形腔口(81)上下兩側內壁固定，所述包覆層(83)兩端部分別與加工箱(2)兩側內壁固定，面料傳輸時，夾持在兩根所述擠壓輥(82)之間。

5.根據權利要求4所述的面料防水處理裝置，其特征在于：所述擠壓輥(82)兩端面及外側面均為橡膠材質。

6.根據權利要求4所述的面料防水處理裝置，其特征在于：所述擠壓輥(82)的一端貫穿加工箱(2)，所述擠壓輥(82)貫穿的一端固定有棘輪(84)，所述加工箱(2)的外側固定有外桿(85)，所述外桿(85)上具有扭簧，所述外桿(85)上轉動安裝有斜翹桿(86)，所述斜翹桿(86)端部與棘輪(84)接觸，控制所述棘輪(84)單向轉動，所述密封傳輸部(8)中兩根擠壓輥(82)呈相反轉動，用于將面料傳輸。

7.根據權利要求1所述的面料防水處理裝置，其特征在于：所述內上架(7)及內下架(6)的外側分別開設有出液口(71)及進液口(61)，所述出液口(71)及進液口(61)均與連接管(4)連通，實現所述內上架(7)及內下架(6)內的防水劑從下向上運動。

8.根據權利要求7所述的面料防水處理裝置，其特征在于：所述清刷部(9)設有兩組，兩組所述清刷部(9)均位于出液口(71)下端，兩組所述清刷部(9)對稱分布，所述清刷部(9)包括內軸(91)及與內軸(91)端面固定的外固定條(92)，所述外固定條(92)固定在內上架(7)的下端面，所述內軸(91)上套設有可轉動的外軸(93)，所述外軸(93)外壁上固定有扇板(94)，運動中的防水劑能推動所述扇板(94)轉動，所述外軸(93)的外側還固定有清理刷(95)，所述清理刷(95)用于將絨毛梳理。

9.根據權利要求8所述的面料防水處理裝置，其特征在于：所述外固定條(92)呈傾斜狀，且其延伸至出液口(71)的下端，用于引導向上運動的防水劑。

技術總結
本發明公開了一種面料防水處理裝置，包括箱架，所述箱架的內部安裝有加工箱，所述箱架內部用于盛放防水劑，面料貫穿所述箱架及加工箱，所述加工箱的上端蓋設有蓋板，所述蓋板及加工箱側邊設有連接管，所述連接管上安裝有用于傳輸防水劑的水泵；所述加工箱的兩側均安裝有用于防止防水劑溢出的密封傳輸部，面料從兩側的所述密封傳輸部貫穿；所述加工箱內部還安裝有上下對稱設置的內上架及內下架。本發明通過從下至上運動的防水劑推動清刷部進行運動，清理刷對面料表面進行清刷，防水劑推動為一個柔性的推動作用，不同位置的面料絨毛均能與清理刷接觸，并且也避免面料與清理刷擠壓作用力過大而導致面料受損。

技術研發人員：陳鋒杰,朱夢婷,陳聰杰
受保護的技術使用者：浙江威邇仕智能家居有限公司
技術研發日：
技術公布日：2025/4/28
