本技術屬于紗線剪裁，具體涉及一種功能性紗線生產用的紗線剪切裝置?。

背景技術：

1、?功能性紗線是一種具有特殊性能的紗線，可用于制作各種高性能的織物，如防水透氣的織物、抗菌防臭的織物、抗靜電的織物、可進行化學防護的織物等。?這種紗線不僅具備傳統紗線的特點，更融入了科技元素，使其性能大大增強。功能性紗線的開發和應用，反映了人們對紡織品功能性需求的日益增長，從傳統的遮羞、蔽體、保暖、防護和時尚，拓展到防護功能、電氣功能、調溫功能等多功能設計和廣泛的服務平臺。纖維材料的發展是功能性紗線開發的基礎，從天然纖維、合成纖維到智能纖維的發展轉變，催生了一系列功能化紗線，例如抗菌、電磁屏蔽、儲能、供能、傳感、響應、個人熱管理和高防護等紗線?。

2、目前，現有的剪裁裝置剪裁效率低下，一次僅能夠夾持一條纖維紗線的剪裁，不便于一次切斷多組纖維紗線，為此我們提出一種功能性紗線生產用的紗線剪切裝置?。

技術實現思路

1、本實用新型的目的在于提供一種功能性紗線生產用的紗線剪切裝置?，以解決上述背景技術中提出的剪裁裝置剪裁效率低下，一次僅能夠夾持一條纖維紗線的剪裁，不便于一次切斷多組纖維紗線的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種功能性紗線生產用的紗線剪切裝置?，包括工作臺和裁剪刀，所述工作臺頂部左側固定連接有一號固定架，所述一號固定架底部固定連接有氣缸，所述氣缸底部設有裁剪刀，所述工作臺頂部右側固定連接有二號固定架，所述二號固定架內部設有收卷輥，所述一號固定架和二號固定架中間設有限位桿，所述限位桿內部設有限位孔。

3、優選的，所述收卷輥內部設有轉軸，所述轉軸轉動連接在二號固定架內部，所述轉軸一端設有電機。

4、優選的，所述一號固定架兩側固定連接有支桿，所述支桿底部設有電動推桿，所述電動推桿底部固定連接有壓板。

5、優選的，所述工作臺左側固定連接有收集區，所述收集區內部活動連接有收集盒。

6、優選的，所述收集盒頂部設有放置槽，所述放置槽數量為若干個。

7、優選的，所述工作臺底部固定連接有防滑塊，所述防滑塊數量為若干個。

8、與現有技術相比，本實用新型的有益效果是：

9、1、通過將多條功能性紗線纏繞在收卷輥外側，將紗線分別通過限位桿上的限位孔中，并放置到裁剪刀下方，啟動氣缸，帶動裁剪刀進行裁剪工作，設置的限位桿可以防止多條紗線纏繞在一起，一次能夠夾持多條纖維紗線的剪裁，便于一次切斷多組纖維紗線，從而提升裁剪效率。

10、2、通過啟動電機，轉軸帶動收卷輥轉動，實現自動化放線工作，裁剪時，通過將紗線放置在裁剪刀下方，啟動電動推桿帶動壓板將紗線壓緊，防止裁剪過程中紗線位移，提升裁剪時紗線的穩定性，裁剪后，將紗線放置在收集區中的收集盒中，為紗線的收集工作帶來便利。

技術特征：

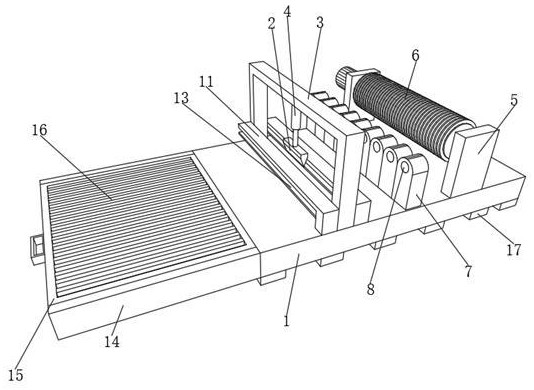

1.一種功能性紗線生產用的紗線剪切裝置?，包括工作臺（1）和裁剪刀（2），其特征在于：所述工作臺（1）頂部左側固定連接有一號固定架（3），所述一號固定架（3）底部固定連接有氣缸（4），所述氣缸（4）底部設有裁剪刀（2），所述工作臺（1）頂部右側固定連接有二號固定架（5），所述二號固定架（5）內部設有收卷輥（6），所述一號固定架（3）和二號固定架（5）中間設有限位桿（7），所述限位桿（7）內部設有限位孔（8）。

2.根據權利要求1所述的一種功能性紗線生產用的紗線剪切裝置?，其特征在于：所述收卷輥（6）內部設有轉軸（9），所述轉軸（9）轉動連接在二號固定架（5）內部，所述轉軸（9）一端設有電機（10）。

3.根據權利要求1所述的一種功能性紗線生產用的紗線剪切裝置?，其特征在于：所述一號固定架（3）兩側固定連接有支桿（11），所述支桿（11）底部設有電動推桿（12），所述電動推桿（12）底部固定連接有壓板（13）。

4.根據權利要求1所述的一種功能性紗線生產用的紗線剪切裝置?，其特征在于：所述工作臺（1）左側固定連接有收集區（14），所述收集區（14）內部活動連接有收集盒（15）。

5.根據權利要求4所述的一種功能性紗線生產用的紗線剪切裝置?，其特征在于：所述收集盒（15）頂部設有放置槽（16），所述放置槽（16）數量為若干個。

6.根據權利要求1所述的一種功能性紗線生產用的紗線剪切裝置?，其特征在于：所述工作臺（1）底部固定連接有防滑塊（17），所述防滑塊（17）數量為若干個。

技術總結
本技術公開了屬于紗線剪裁技術領域的一種功能性紗線生產用的紗線剪切裝置，包括工作臺和裁剪刀，工作臺頂部左側固定連接有一號固定架，一號固定架底部固定連接有氣缸，氣缸底部設有裁剪刀，工作臺頂部右側固定連接有二號固定架，二號固定架內部設有收卷輥，一號固定架和二號固定架中間設有限位桿，限位桿內部設有限位孔，通過將紗線分別通過限位桿上的限位孔中，并放置到裁剪刀下方裁剪，設置的限位桿可以防止多條紗線纏繞在一起，一次能夠夾持多條纖維紗線的剪裁，便于一次切斷多組纖維紗線，從而提升裁剪效率；通過將紗線放置在裁剪刀下方，啟動電動推桿帶動壓板將紗線壓緊，防止裁剪過程中紗線位移，提升裁剪時紗線的穩定性。

技術研發人員：張雷,劉建林,武茹茹,楊旸
受保護的技術使用者：山東麥特瑞爾新材料有限公司
技術研發日：20240911
技術公布日：2025/4/28
