本技術涉及縫紉機，具體為一種服飾縫紉用縫紉機。

背景技術：

1、縫紉機是用一根或多根縫紉線，在縫料上形成一種或多種線跡，使一層或多層縫料交織或縫合起來的機器。縫紉機能縫制棉、麻、絲、毛、人造纖維等織物，縫出的線跡整齊美觀、平整牢固，縫紉速度快、使用簡便。

2、現有的縫紉機在使用時，將縫紉線安裝至縫紉機上，隨著縫紉線的逐漸進給，縫紉線將出現抖動現象，影響縫紉線進給時的流暢度，因此提出了一種服飾縫紉用縫紉機。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種服飾縫紉用縫紉機，以解決上述背景技術中提到的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種服飾縫紉用縫紉機，包括縫紉機本體、u形座和連接板，所述u形座的頂部外表面固定連接有調節架，所述調節架的頂部外表面固定連接有若干個導向環，所述連接板的外表面固定連接有若干個滑桿，若干個所述滑桿的外表面均活動套設有滑塊，若干個所述滑塊的頂部外表面均固定連接有導向架，若干個所述導向架的外表面均轉動連接有導向輪；

3、所述調節架的外表面螺紋貫穿有第一螺紋桿，所述第一螺紋桿的外表面固定連接有第一旋鈕，所述第一螺紋桿遠離第一旋鈕的外表面與連接板轉動連接。

4、優選的，所述u形座的外表面螺紋貫穿有第二螺紋桿，所述第二螺紋桿的底部外表面固定連接有第二旋鈕，所述第二螺紋桿遠離第二旋鈕的外表面轉動連接有夾板。

5、優選的，所述縫紉機本體的頂部外表面固定連接有套線架，所述套線架的頂部外表面固定連接有若干個套線柱。

6、采用上述技術方案，縫紉時，將所需的縫紉線筒套在套線柱上。

7、優選的，所述連接板的外表面固定連接有若干個彈簧，若干個所述彈簧分別套設在若干個滑桿的外表面，若干個所述彈簧的另一端分別與若干個滑塊固定連接。

8、采用上述技術方案，當縫紉線受到的張力太大時，滑塊在滑桿的外表面滑動，使得彈簧發生形變，避免縫紉線斷裂。

9、優選的，所述縫紉機本體的外表面固定安裝有照明燈。

10、采用上述技術方案，通過照明燈可提供良好的縫紉視線。

11、優選的，若干個所述導向環和導向輪均為陶瓷制材料。

12、采用上述技術方案，通過設置陶瓷制材料避免將縫紉線刮壞。

13、與現有技術相比，本實用新型的有益效果是：

14、1、該服飾縫紉用縫紉機，通過設置導向環和導向輪，并配合第一旋鈕和第一螺紋桿調整縫紉線的張力，達到了能夠?qū)p紉線進行限位，降低縫紉線在縫紉時的擺動幅度和抖動幅度，實現縫紉線的穩定進給，同時提高縫紉線進給時的流暢度的效果。

15、2、該服飾縫紉用縫紉機，通過設置u形座，配合第二旋鈕、第二螺紋桿和夾板，達到了便于將限位裝置安裝在縫紉機上，便于使用的效果。

技術特征：

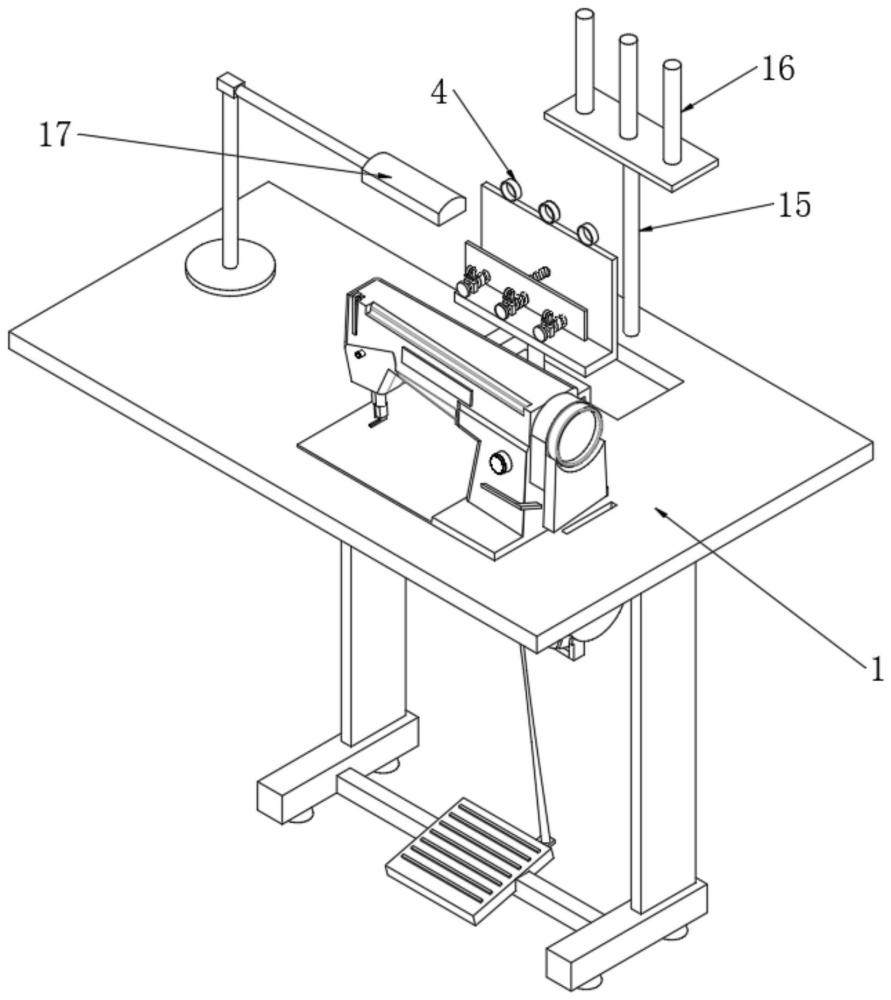

1.一種服飾縫紉用縫紉機，包括縫紉機本體(1)、u形座(2)和連接板(5)，其特征在于：所述u形座(2)的頂部外表面固定連接有調節架(3)，所述調節架(3)的頂部外表面固定連接有若干個導向環(4)，所述連接板(5)的外表面固定連接有若干個滑桿(6)，若干個所述滑桿(6)的外表面均活動套設有滑塊(7)，若干個所述滑塊(7)的頂部外表面均固定連接有導向架(8)，若干個所述導向架(8)的外表面均轉動連接有導向輪(9)；

2.根據權利要求1所述的一種服飾縫紉用縫紉機，其特征在于：所述u形座(2)的外表面螺紋貫穿有第二螺紋桿(12)，所述第二螺紋桿(12)的底部外表面固定連接有第二旋鈕(13)，所述第二螺紋桿(12)遠離第二旋鈕(13)的外表面轉動連接有夾板(14)。

3.根據權利要求1所述的一種服飾縫紉用縫紉機，其特征在于：所述縫紉機本體(1)的頂部外表面固定連接有套線架(15)，所述套線架(15)的頂部外表面固定連接有若干個套線柱(16)。

4.根據權利要求1所述的一種服飾縫紉用縫紉機，其特征在于：所述連接板(5)的外表面固定連接有若干個彈簧(18)，若干個所述彈簧(18)分別套設在若干個滑桿(6)的外表面，若干個所述彈簧(18)的另一端分別與若干個滑塊(7)固定連接。

5.根據權利要求1所述的一種服飾縫紉用縫紉機，其特征在于：所述縫紉機本體(1)的外表面固定安裝有照明燈(17)。

6.根據權利要求1所述的一種服飾縫紉用縫紉機，其特征在于：若干個所述導向環(4)和導向輪(9)均為陶瓷制材料。

技術總結
本技術涉及縫紉機技術領域，且公開了一種服飾縫紉用縫紉機，包括縫紉機本體、U形座和連接板，所述U形座的頂部外表面固定連接有調節架，所述調節架的頂部外表面固定連接有若干個導向環，若干個所述滑桿的外表面均活動套設有滑塊，若干個所述導向架的外表面均轉動連接有導向輪，所述調節架的外表面螺紋貫穿有第一螺紋桿，所述第一螺紋桿的外表面固定連接有第一旋鈕。該服飾縫紉用縫紉機，通過設置導向環和導向輪，并配合第一旋鈕和第一螺紋桿調整縫紉線的張力，達到了能夠?qū)p紉線進行限位，降低縫紉線在縫紉時的擺動幅度和抖動幅度，實現縫紉線的穩定進給，同時提高縫紉線進給時的流暢度的效果。

技術研發人員：黃萬才,黃萬保,黃旭
受保護的技術使用者：義烏市優瑞服飾有限公司
技術研發日：20240329
技術公布日：2025/4/28
