本發明屬于紡織品染色，具體涉及紗線零色差星籠染色裝置及采用其的染色工藝。

背景技術：

1、色織面料穿著舒適，具有吸濕、保濕、耐熱、耐堿、衛生、美觀等優點，是制作正裝服飾的首選面料。色織是先對紗線進行筒子紗染色，再將筒子紗染色后的紗線通過織機，由經緯紗縱橫沉浮相互交織而成的紡織品，其色彩豐富，花型多變。

2、傳統的筒子紗染色是將紗線纏繞在樹脂筒管上，再將筒子紗逐個裝在紗架桿（豎直帶孔管）上進行染色。傳統的筒子紗染色一直存在染色后的筒子紗存在外層和中層、外層和內層紗線色差質量問題，嚴重影響紗線染色質量，進一步影響色織面料的質量，且筒子紗染色對樹脂筒管的要求特別高，為了避免沾色，染不同顏色的樹脂筒管不能混用，所以樹脂筒消耗量很大，成本很高，這也是一直是困擾紡織行業的難題。

3、現有技術中，松式絡筒后的筒子紗逐個摞在豎直的帶孔管上，一鍋通常有若干個豎直帶孔管，工作液或染液分成好幾股從不同的帶孔管中噴射出，通常會產生工作液或染液不均勻的問題，在不同豎直的帶孔管上的筒子紗的顏色或多或少會產生色差。且上下相鄰的筒子紗之間是有間隙的，因?yàn)榧喚€在樹脂筒管上的卷繞不可能實現兩端靠近邊緣的樹脂筒管上都布滿紗線，而上下相鄰的筒子紗之間的間隙就會造成染液流量損失，即經過一個循環的染液或工作液并沒有全部與紗線接觸，就流出進入了下一個循環，造成了資源能源的浪費，同時降低了生產效率。

4、專利cn102277698a公開了一種滌綸空變紗染色新工藝。該發明涉及紡織印染技術領域，提供一種染色時能使染液充分地滲透到筒子紗內、外層紗線，即染色前先對筒子紗進行兩次松式絡筒和汽蒸法，以物理方法充分的保證滌綸空變紗線的彈性，減少所染筒子紗紗線內、外層色差的滌綸空變紗染色新工藝，包括松式絡筒工序、汽蒸定型工序、松式絡筒工序、染色工序、后整理工序及脫水烘干工序。此專利通過提前對滌綸進行蒸汽預縮，減少染色時滌綸收縮造成的染色內外差，雖然比傳統筒子紗的染色方法，能夠減少紗線染色的內、外色差情況，但仍采用的是筒子紗的染色方法，樹脂筒子的存在，永遠不能徹底解決紗線染色的內、外色差問題，且增加了成本。

5、專利cn108611881a公開了一種纖維素纖維留白染色織物的制備方法。此專利介紹了一種改性纖維素纖維/未改性纖維素纖維的染色工藝方法，工藝操作簡單易行。但此工藝方法是針對織物的一種工藝方法，且此工藝過程中用到的還原劑會剝除掉部分顏色，影響顏色的穩定性。并不適用于先染紗線后織布的色織工藝。

6、專利cn107964812a公開了一種改性纖維素纖維染色工藝，其采用茶皂素的前處理煮練工藝，此工藝可以起到降低能耗的作用，但茶皂素煮練效果比較柔和，會有部分雜質的殘留，會降低顏色的鮮艷度。

7、專利cn104358161a公開了一種纖維素纖維的無鹽低堿改性染色工藝。此專利介紹了一種纖維素纖維無鹽低堿改性染色工藝方法，重點從纖維素纖維的改性工藝對染色的影響方面進行了闡述，它采用的無鹽少堿的染色工藝方法，可以降低染色廢水中鹽堿的含量，降低染色廢水的處理壓力。但此方法中未進行染色前處理，對于局部改性的紗線染色不適合，會降低顏色的深度及顏色鮮艷度，也不適合筒子紗染色無色差的要求。

8、專利cn108660653a公開了一種紗線加工染色裝置，包括底座，所述底座的上端對稱設有烘干桶和染色桶，且烘干桶和染色桶中分別設有開口向上的烘干腔和染色腔，所述烘干桶的側壁設有加熱板，且加熱板中設有加熱腔。該發明通過將紗線加工過程中的染色烘干同時進行，染好色的紗線原料隨后就能進行烘干，實現紗線染色烘干的流程化，減少了加工時間的浪費，提高了工作效率，通過傳動裝置，帶動橫桿上的插桿轉動，從而使位于烘干腔和染色腔中插桿上繞有紗線的套筒轉動，使烘干腔中的紗線各個面都能被熱風吹到，加快烘干，減少了烘干時間，提高了工作效率，染色腔中的套筒在染料中轉動，使其染色更加充分，提高了染色效果，提高了染色效率。然而該裝置依然無法擺脫套筒的使用，即使通過旋轉加熱燈方式對其染色效果的改善依然十分有限。

技術實現思路

1、針對現有技術的不足，本發明的目的是提供一種紗線零色差星籠染色裝置，打破了筒子紗染色生產器材的現狀，實現了無筒管無張力紗束染色，通過染液循環實現了零色差的紗線染色效果。

2、本發明還提供采用其的染色工藝，克服了筒子紗染色色差的缺陷，能保證足夠顏色鮮艷度及深度的情況下，實現紗線無色差的效果，生產操作簡易，染色效率高。

3、前處理將無張力紗束裝在星籠罩里經過柔和的漂白處理工藝，可在不改變紗線基本狀態的前提下將雜質去除干凈，工作液經循環泵由星管噴出，通過纖維和星籠罩的溢流孔，回到星管形成染液循環進行前處理和染色。能夠顯著提高染色后色紗線的顏色鮮艷度，解決了筒子紗染色色差的行業難題。

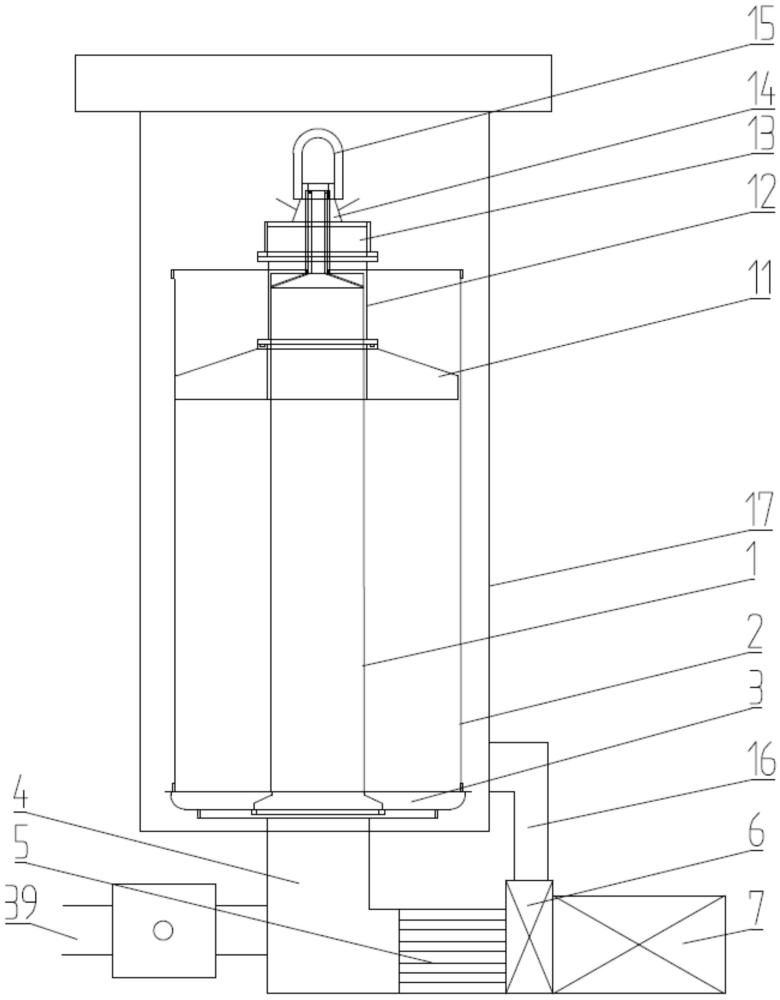

4、本發明所述的紗線零色差星籠染色裝置，包括染色機主缸，所述染色機主缸內部可拆卸式的設有星籠染色器，所述星籠染色器包括星籠罩，星籠罩底部為星籠紗束架座，星籠罩內部豎直設有星管，星管穿過星籠紗束架座與染色機主缸下的循環管路上端對應連接，星籠罩內部設有可拆卸紗束篦子，紗束篦子穿過星管，設于星籠紗束架座上，星管頂部設有中心桿，中心桿上螺紋連接有壓緊密封裝置，壓緊密封裝置上與中心桿螺紋連接有起吊螺母；循環管路連接加熱器、循環泵、電機，染色機主缸通過出液管連接循環泵；所述星籠罩和星管上設有若干溢流孔。

5、所述紗束篦子上設有起吊環。

6、所述紗線零色差星籠染色裝置還包括十字吊鏈，所述十字吊鏈包括十字桿，十字桿下方設有若干直徑調節環，十字桿中心位置設有環狀起吊結構，還包括懸吊鏈，懸吊鏈的兩端設有拆解扣。

7、可以根據紗束篦子的直徑規格大小選擇將懸吊鏈扣在不同位置的直徑調節環上，適配多種規格的紗束篦子。

8、所述壓緊密封裝置由下向上依次為紗束壓蓋、盲管、帽蓋、鎖緊螺母；

9、所述星籠紗束架座和紗束篦子之間設有密封墊。密封墊與紗束篦子形成密封，防止染液流量損失。所述循環管路連接排液管。排液管上設有閥門，當需要排放工作液或染液時，自動控制閥門排放。

10、本發明所述的采用所述的紗線零色差星籠染色裝置的染色工藝，包括以下工藝步驟：

11、1)?松式絡筒：將紗線通過松式絡筒機一體式夾頭筒管均勻絡成無張力紗束；

12、2)?紗束裝填：采用起吊裝置將紗束篦子水平吊起，進一步的，起吊裝置吊住十字吊鏈的環狀起吊結構，懸吊鏈下方的拆解扣勾住紗束篦子的起吊環，將紗束篦子水平吊起，將外包有襪筒的無張力紗束逐層圍繞中心環形擺放在紗束篦子上，無張力紗束的擺放方式為水平方向和豎直方向均交錯擺放，即“品”字型擺放；

13、3)?紗線零色差星籠染色裝置組裝：將密封墊穿過星管壓至星籠紗束架座上，然后將裝填好的紗束篦子穿過星管置于密封墊上，將紗束壓蓋穿過星管壓在擺放好的無張力紗束上，然后根據無張力紗束的裝填高度選擇盲管長度壓在紗束壓蓋上，依次將帽蓋、鎖緊螺母、起吊螺母通過螺紋與中心桿固定連接，起吊裝置勾住起吊螺母將組裝好的裝置置于染色機主缸內，星籠紗束架座與染色機主缸底部的循環管路緊密配合，無流量損失；

14、4)?前處理+染色工藝或前處理增白一浴工藝：

15、前處理+染色工藝：采用工作液循環法進行處理：啟動循環泵，將煮練、漂白工作液由循環管線打入星管內，通過星管上的溢流孔依次由內而外與擺放在星籠罩內的無張力紗束進行充分接觸，然后通過星籠罩上的溢流孔溢流至染色機主缸內，通過出液管經由循環泵再次打入星管內，循環往復進行處理，前處理煮練、漂白過程結束后，將煮練、漂白工作液經排液管排盡，加入水、染料、助劑得到染液，同樣采用循環泵將染液從星管由內而外噴射，透過無張力紗束從星籠罩溢流至染色機主缸再往復循環；

16、前處理增白一浴工藝：采用工作液循環法進行處理：啟動循環泵，將煮練、漂白、增白工作液由循環管線打入星管內，通過星管上的溢流孔依次由內而外與擺放在星籠罩內的無張力紗束進行充分接觸，然后通過星籠罩上的溢流孔溢流至染色機主缸內，通過出液管經由循環泵再次打入星管內，循環往復進行處理，結束后，將煮練、漂白、增白工作液經排液管排盡；

17、5)?后處理：進行水洗→（皂洗→固色）→柔軟步驟，采用工作液循環法進行處理；增白和淺色染色工藝不需皂洗和固色步驟；

18、6)?脫水烘干：將無張力紗束通過離心脫水機脫水后進行烘干；

19、7)?緊式絡筒：烘干后的無張力紗束經過伸縮紗線支撐架均勻支撐后，安裝在主動退繞自動絡筒機的主動退繞筒管軸上進行緊式絡筒。

20、步驟1)所述的無張力紗束個重為0.5-2?kg/個。

21、步驟4)所述的前處理+染色工藝，煮練、漂白工作液為精煉劑2-4?g/l、燒堿2-4?g/l、雙氧水4-8?g/l，前處理溫度為100-110?℃，保溫時間為30-60min；所述的染色工藝，采用浸染的方式，所加鹽10-80g/l，在40-50℃下控制在10-30min內均勻?qū)⑷玖霞尤氲饺旧珯C(jī)主缸中，染料濃度為無張力紗束總重量的0.1%-8%，循環泵的功率為額定功率的80-95%，當染色機裝載率（改進后的裝置裝載率可以比出廠設定的裝載率要高，可超過100%，裝載率為重量裝載率）為100%時，循環泵的功率為額定功率的85%，裝載率每±10%，循環泵的功率±5%。

22、染液循環方向采用無換向的方式以保證紗束跟染液充分接觸，保溫20-45min，再升溫到60-90℃，加入純堿，純堿濃度為5-20?g/l，固色40-60min。

23、染液循環方向采用無換向的方式以保證紗束跟染液充分接觸，以1℃/分升溫到60-90℃，保溫20-45min，固色40-60min。

24、步驟4)所述的前處理增白一浴工藝，煮練、漂白、增白工作液為精煉劑2-4?g/l、燒堿2-4?g/l、雙氧水4-8?g/l、增白劑0.4-0.7%（對無張力紗束總重量）溫度為100-110?℃，保溫時間為30-60min，循環泵的功率為額定功率的80-95%，當染色機裝載率（改進后的裝置裝載率可以比出廠設定的裝載率要高，可超過100%，裝載率為重量裝載率）為100%時，循環泵的功率為額定功率的85%，裝載率每±10%，循環泵的功率±5%。工作液循環方向采用無換向的方式以保證紗束跟染液充分接觸。

25、步驟1)中所述的紗線為纖維素纖維、再生纖維、合成纖維及其混紡與包芯；整個處理過程是在無筒管、無張力的狀態下進行。

26、步驟5)所述皂洗采用皂洗劑進行皂洗，用量為1-2g/l，溫度控制在95-105℃，保溫時間為10-15?min。皂洗后進行5-10min水洗洗去浮色后，深色品種用陽離子固色劑2-4%進行固色，同時加入無張力紗束重量的3-5%柔軟劑同浴進行固色柔軟，工藝55±1℃處理20min，淺色或白色品種只進行柔軟，加入無張力紗束重量的3-5%的柔軟劑，工藝55±1℃處理20min。

27、紗線零色差星籠染色裝置的使用，首先需要改變紗線的形態，現有技術中松式絡筒將紗線卷繞在樹脂筒管上，本發明所述的紗線零色差星籠染色裝置所使用的紗線形態為無張力紗束，即紗線完全脫離了樹脂筒管，為了實現該紗束形態，對松式絡筒機上的夾頭和樹脂筒管進行改造，現有技術中夾頭固定在松式絡筒機上，樹脂筒管與夾頭是可拆卸式連接，松式絡筒結束后將樹脂筒管和卷繞在樹脂筒管的紗線一起取下，運輸至染色機進行染色，改造后，采用一體式夾頭筒管。

28、步驟1)所述一體式夾頭筒管包括外筒和內固定筒，所述外筒表面光滑，一體式夾頭筒管分為前端和后端，后端的內固定筒和外筒中間開設環形塞襪槽；塞襪槽與外筒之間開設若干弧形槽；前端的內固定筒和外筒中間開設若干梯形槽。

29、弧形槽和梯形槽的開設有助于減輕一體式夾頭筒管重量，提高紡紗速度，使用前，使用兩端不封口的筒形針織襪筒將一體式夾頭筒管包覆住，因一體式夾頭筒管的內固定筒安裝在松式自動筒紗絡筒機的筒管軸上，后端靠近筒管軸的底部，將襪筒的一端塞進環形塞襪槽中固定，前端將襪筒的另一端塞進內固定筒中然后使用襪筒固定塞塞住內固定筒，襪筒固定塞是圓臺形的空心塞，圓臺的小直徑端的直徑小于內固定筒的直徑，圓臺的大直徑端大于內固定筒的直徑，如此可以確保襪筒在一體式夾頭筒管的前端被塞住固定。紗線通過松式絡筒機絡筒的過程中，將紗線絡至襪筒外部，絡筒結束后，將襪筒的兩端開口拿起，向中間兜住，然后將襪筒包覆住的紗線從一體式夾頭筒管上擼下來，即得襪筒包覆的無張力紗束。使用襪筒對無張力紗束進行包覆，可以防止無張力紗束在紗線零色差星籠染色裝置中被工作液或染液沖散。

30、步驟7)所述伸縮紗線支撐架包括主桿，所述主桿中心設有空心腔，主桿的兩端設有前固定頭和后固定頭，所述前固定頭的內部設有彈簧，彈簧的底部與環形滑套抵接，主桿上開設調節孔，調節孔上方設有調節滑塊，調節滑塊上開設條形滑孔，鎖緊螺栓穿過條形滑孔和調節孔將調節滑塊固定在主桿上，調節滑塊的一端與環形滑套抵接，所述伸縮紗線支撐架還包括伸縮連接于主桿上的若干張力條，后固定頭通過固定支架與張力條連接，固定支架與后固定頭和張力條的連接方式為鉸接，環形滑套通過活動支架與張力條連接，活動支架與環形滑套為鉸接，張力條上設有滑槽，活動支架通過穿設于滑槽中的調節軸與張力條連接。

31、所述彈簧通過固定銷固定在前固定頭的內部。

32、所述張力條上設有若干防滑凸起。

33、所述調節滑塊底部為弧形面，與主桿緊密貼合。此設計可以防止調節滑塊左右擺動或旋轉，使得調節滑塊只能沿著軸向上下運動，使得其可以更好的抵住環形滑套，結構更穩定。

34、所述張力條靠近后固定頭端遠離主桿方向沿徑向向外擴張，張力條靠近前固定頭端靠近主桿方向沿徑向向內收斂。

35、無張力紗束從前固定頭端套入張力條外部，向內收斂端起到導向作用，使得無張力紗束更容易套入有張力的張力條外部。通過彈簧、環形滑套和調節滑塊的位置設定，根據不同的紗束直徑選擇合適的位置，彈簧施加一個向外的張力，使得無張力紗束在張力條上能一直保持一個緊繃的狀態，從而可以順利完成主動退繞的過程，隨著主動退繞過程的進行，在張力條上的紗線也越來越少，向內的壓力也越來越小，彈簧可以持續向外施加壓力，隨時保持紗束處于繃緊的狀態。

36、伸縮紗線支撐架主桿的空心腔插入主動退繞自動絡筒機的主動退繞筒管軸中，優選的，前方用固定夾頭進一步固定，防止退繞旋轉過程脫落，在退繞過程中，伸縮紗線支撐架隨著主動退繞筒管軸旋轉，紗線受主動退繞筒管軸旋轉的軸向力影響容易向外滑動，防滑凸起和張力條向外擴張端可以協同防止紗線滑移和脫落。

37、與現有技術相比，本發明有益效果如下：

38、（1）本發明打破了行業內筒子紗染色的思維慣性，采用無筒管的無張力紗束染色，解決了現有技術中的樹脂筒管沒有彈性，緊密卷繞在樹脂筒管上的紗線，染色時染料難以均勻滲透，易出現內外層色差和染色不均的問題。同時省去了樹脂筒管，在染色過程中無需搬運樹脂筒管，節省了人力物力。

39、（2）現有技術中樹脂筒管隨著不同的染料會發生沾色現象，沾色后的樹脂筒管就不能用于其他顏色的筒子紗染色，縮小了適用范圍，而本發明采用無筒管染色可以根據對顏色的需求進行任意顏色生產，拓寬了色譜的使用范圍。

40、（3）無張力紗束在紗線零色差星籠染色裝置中，通過中心的星管向外噴射工作液或染液進行處理，比起現有技術中的摞成好幾摞的筒子紗樹脂筒管中心的帶孔管線向外噴射工作液或染液，集中到一個星管向外噴射的工作液或染液比分成好幾股從不同的管線中噴射出要更加均勻，進一步解決了現有技術中筒子紗與筒子紗之間的色差的問題。

41、（4）本發明在星籠罩中的無張力紗束，“品”字型交錯環繞擺放，從上到下，從里到外不存在徑向的縫隙，因此不會造成工作液或染液的流量損失，從星管噴射出的工作液或染液必定是與紗線接觸滲透過后才會重新進入循環，大大提高了生產效率。

42、（5）本發明所述的染色工藝，染色過程各個工藝參數的調整控制，使得染色后的紗束無內外層色差；減少廢紗的產生，從而降低染色成本。

43、（6）本發明所述的染色工藝，顏色透染性好，顏色鮮艷度、紗線牢度較好，可以適用于各種風格色織面料。

44、（7）因本發明針對無張力的紗束進行染色，不像結構緊密的筒子紗，采用低循環流量進行染色，即可實現均勻上染，同時低流量染色還能減少紗線的強力損失，節約了能源成本。

45、（8）本發明采用無筒管染色，在相同型號的染色機中，可以盛裝更多的紗束，可以實現大批量紗束染色，提高到了生產效率，且不使用樹脂筒管大大降低了生產成本，無需搬運筒子，使得生產過程更加靈活且快速。
