本公開涉及針織機，尤其涉及一種具有移動功能的針織圓機。

背景技術：

1、針織圓機又稱大圓機，是一種大型圓筒針織機，用于生產各種針織產品，在實際生產過程中，可能由于空間限制或生產效率的考慮，需要將針織圓機移動到更為合適的位置，然而由于針織圓機的體積通常較大，搬運時需要將其進行拆卸，并通過合適的搬運工具和設備，以及專業的搬運人員進行搬運，并在搬運至指定地點時，重新對其進行組裝，導致搬運的難度和成本增大。

技術實現思路

1、本實用新型的目的是為了解決上述的問題而提供一種具有移動功能的針織圓機。

2、本公開的技術方案是這樣實現的：

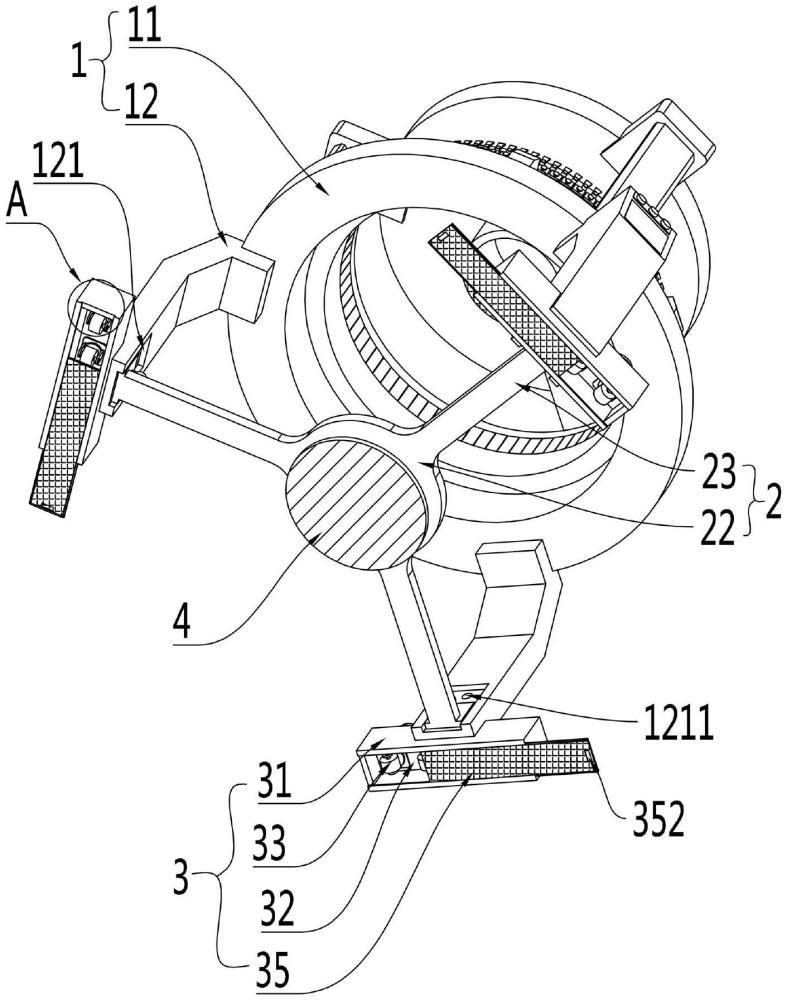

3、本公開提供一種具有移動功能的針織圓機，包括機臺本體，機臺本體包括大盤和支撐腳架，支撐腳架設置有數個沿大盤的圓周方向均勻分布，數個支撐腳架之間連接有承載底座，支撐腳架的底部設置有位移組件；

4、位移組件包括支座、承載板、滾輪部件和螺桿部件，支座設置于支撐腳架的底部，支座內具有容置槽，承載板位于容置槽內，支座上具有螺紋孔，螺桿部件的一端穿過螺紋孔與承載板通過軸承座進行連接，滾輪部件設置于承載板遠離螺桿部件的一側，當承載板在螺桿部件的配合下沿著容置槽進行相對移動時，滾輪部件靠近或遠離地面；

5、承載底座朝向地面的一側設置有彈性支撐部件，彈性支撐部件包括彈性件和墊板，承載底座具有凹槽，彈性件位于凹槽內，彈性件的一端與凹槽的端面連接，另一端與墊板連接，在彈性件的配合下墊板的另一端與地面相抵。

6、在一種實施方式中，通過螺桿部件和承載板的配合，使機臺本體具有移動狀態和放置狀態；

7、當處于移動狀態時，承載板在螺桿部件的配合下朝著靠近地面的一側進行移動，使滾輪部件與地面相抵，機臺本體在滾輪部件的作用下進行移動；

8、當處于放置狀態時，承載板在螺桿的部件的配合下遠離地面的一側進行移動，使滾輪部件位于容置槽內，支座的底部端面與地面相貼合。

9、在一種實施方式中，承載底座包括支撐座和連接架組成，連接架設置有數個并沿支撐座的圓周方向均勻分布，凹槽位于支撐座上，支撐腳架的內側設置有放置槽，連接架對應放置槽的位置設置有側板；

10、通過將數個側板分別嵌入數個放置槽內，使承載底座與支撐腳架連接；

11、當側板沿著放置槽進行移動時，承載底座的位置發生同步改變。

12、在一種實施方式中，位移組件還包括保護墊，容置槽的兩側設置有滑槽，保護墊兩側設置有與滑槽相匹配的凸起部；

13、通過將凸起部嵌入滑槽內，使保護墊能夠沿滑槽的長度方向進行移動，保護墊在滑動過程中對容置槽進行覆蓋或裸露；

14、保護墊安裝于滑槽內時，保護墊的端面和支座的底部端面處于同一水平面上。

15、在一種實施方式中，放置槽內具有數個間隔分布的安裝孔，側板上具有通孔；

16、當通孔和其中一組安裝孔對齊時，通孔和安裝孔連接有插銷。

17、在一種實施方式中，滾輪部件設置有數個并沿承載板的長度方向均勻分布。

18、在一種實施方式中，保護墊朝向地面的一側設置有拉手槽。

19、上述技術方案中的優點或有益效果至少包括：

20、本公開一種具有移動功能的針織圓機，通過在機臺本體中的支撐腳架的底部設置有位移組件，當轉動位移組件中的螺桿部件時，能夠使承載板順著螺桿部件的轉動方向進行豎直移動，從而使滾輪部件進行位置的改變，由于當滾輪部件的外周與地面相抵時，能夠降低機臺本體與地面之間的摩擦力，因此通過推動機臺本體能夠在滾輪部件的配合下為針織圓機進行位置的改變，當移動完成后反方向轉動螺桿部件，使滾輪部件位于支座的容置槽內，從而完成對針織圓機的移動和放置，解決傳統對針織圓機的搬運需要對其進行拆卸搬運并再次進行組裝的問題，提高了搬運效率；

21、再由于承載底座底部設置有彈性支撐部件，因此通過彈性支撐部件中彈性件的特性對承載底座進行支撐，從而降低承載底座在受到碰撞時所受到的壓力。

技術特征：

1.一種具有移動功能的針織圓機，包括機臺本體，所述機臺本體包括大盤和支撐腳架，所述支撐腳架設置有數個沿所述大盤的圓周方向均勻分布，其特征在于：數個所述支撐腳架之間連接有承載底座，所述支撐腳架的底部設置有位移組件；

2.根據權利要求1所述的具有移動功能的針織圓機，其特征在于：通過所述螺桿部件和所述承載板的配合，使所述機臺本體具有移動狀態和放置狀態；

3.根據權利要求1所述的具有移動功能的針織圓機，其特征在于：所述承載底座包括支撐座和連接架組成，所述連接架設置有數個并沿所述支撐座的圓周方向均勻分布，所述凹槽位于所述支撐座上，所述支撐腳架的內側設置有放置槽，所述連接架對應所述放置槽的位置設置有側板；

4.根據權利要求1所述的具有移動功能的針織圓機，其特征在于：所述位移組件還包括保護墊，所述容置槽的兩側設置有滑槽，所述保護墊兩側設置有與所述滑槽相匹配的凸起部；

5.根據權利要求3所述的具有移動功能的針織圓機，其特征在于：所述放置槽內具有數個間隔分布的安裝孔，所述側板上具有通孔；

6.根據權利要求1所述的具有移動功能的針織圓機，其特征在于：所述滾輪部件設置有數個并沿所述承載板的長度方向均勻分布。

7.根據權利要求4所述的具有移動功能的針織圓機，其特征在于：所述保護墊朝向地面的一側設置有拉手槽。

技術總結
本公開提供一種具有移動功能的針織圓機，包括機臺本體，機臺本體包括大盤和支撐腳架，支撐腳架設置有數個沿大盤的圓周方向均勻分布，數個支撐腳架之間連接有承載底座，支撐腳架的底部設置有位移組件，位移組件包括支座、承載板、滾輪部件和螺桿部件，支座設置于支撐腳架的底部，安裝有滾輪部件的承載板位于支座內，并與螺桿部件通過軸承座進行連接，當承載板在螺桿部件的配合下帶動滾輪部件移動，當靠近地面時，通過推動機臺本體從而使滾輪部件配合下進行移動，從而實現針織圓機的移動，當滾輪部件位于容置槽內時，通過支座與地面接觸實現對機臺本體進行放置，解決傳統對針織圓機的搬運需要對其進行拆卸搬運，操作繁瑣的問題。

技術研發人員：李文乾
受保護的技術使用者：泉州新慧鼎精密機械有限公司
技術研發日：20240729
技術公布日：2025/4/28
