本技術涉及電腦橫機的，特別涉及一種單槽雙針的成圈輔助裝置。

背景技術：

1、電腦橫機的針床兩側分別安裝有針板，針板上均布有若干相互平行的針槽，每個針槽前端均設有隔紗片、壓紗片，通過壓紗片按壓織針的舊線圏配合織針完成退圈，而隔紗片在織針下降時配合完成脫圈，現有織針板上的隔紗片、壓紗片均通過鋼絲穿連安裝在針槽前端，然而每個壓紗片與隔紗片同時安裝在同一個針槽中，該方式使得針板的結構更加復雜，拆裝更加繁瑣，大大增加了生并且還大大增加了針槽的開設寬度，以使每個織針之間的針距變大，因此編織出的織物組織不能做到更加致密。

技術實現思路

1、本實用新型實施例所要解決的技術問題在于，提供一種單槽雙針的成圈輔助裝置，其大大簡化了針板的結構，且沉降片實現壓紗、擋紗的功能，更好地輔助織針成圈。

2、為達到上述目的，本實用新型公開了一種單槽雙針的成圈輔助裝置，包括針板、沉降片、隔紗片，所述沉降片為一對并間隔插裝于所述針板的上沿，所述隔紗片設置于所述沉降片之間，并插裝于所述針板的上沿，所述針板上穿設有第一限位條，所述沉降片的一端與所述第一限位條活動連接，且所述針板的上沿穿設有第二限位條，所述沉降片的另一端設置有弧形槽孔，所述弧形槽孔與所述第一限位條滑動配合，以使所述沉降片可繞所述第一限位條上、下擺動。

3、更進一步地，所述隔紗片的前端具有限位槽，所述限位槽與所述第一限位條配合。

4、更進一步地，所述針板的后側于所述沉降片與所述隔紗片之間設置有織針，通過山板驅使所述織針上升或下降。

5、更進一步地，所述隔紗片的前端設置有開槽，所述開槽的內壁與所述織針的頭端之間配合用于阻擋紗線。

6、更進一步地，所述沉降片的前端具有勾槽，以使織針上升退圈時通過所述勾槽按壓紗線。

7、更進一步地，所述沉降片的前端于所述勾槽的前方具有擋紗部。

8、更進一步地，所述沉降片的前端于所述勾槽的下方具有推紗部。

9、更進一步地，所述針板的上部于所述沉降片的上方設置有導正板，所述導正板上沿長度方向間隔設置有導正槽。

10、更進一步地，所述沉降片的頂部設置有沉降片鍾，所述沉降片鍾與所述導正槽導正配合。

11、相比于現有技術，本實用新型的有益效果在于

12、（1）本實用新型將現有的隔紗片、壓紗片一體設置，大大簡化了針板的結構，有效降低生產成本，拆裝更方便。（2）本實用新型中沉降片可前后擺動，不僅在織針上升退圈時能夠按壓紗線，且在織針下降成圈時沉降片在紗線拉動下向前擺動，以此利用沉降片放松織針間的線圈，使織針順利完成編織成圈，使織針拉動紗線不易緊繃，從而實現壓紗、擋紗的功能，大大提高了成圈速度。（3）沉降片之間設置有隔紗片，利用隔紗片的開槽側壁與另一織針的針頭之間配合阻擋該線圈的紗線，避免紗線跑進另一織針的針勾中，以此大大提高了編織穩定性，降低編織物的次品率。

技術特征：

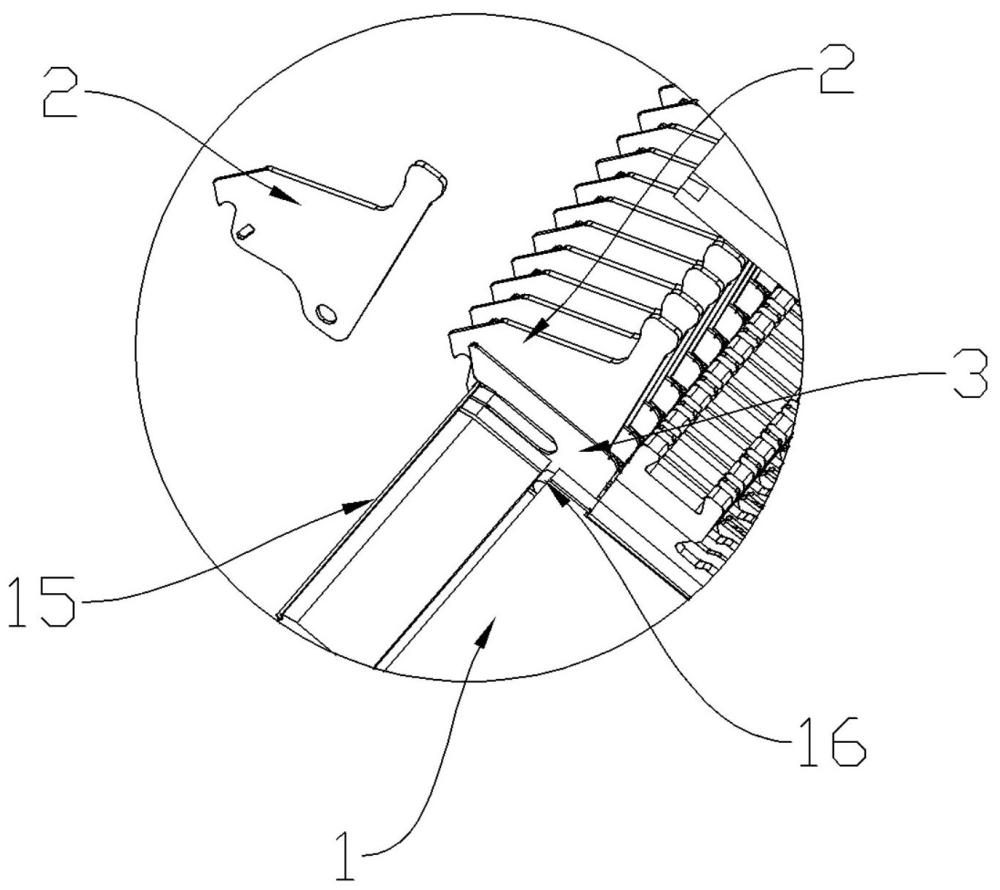

1.一種單槽雙針的成圈輔助裝置，其特征在于，包括針板（1）、沉降片（2）、隔紗片（3），所述沉降片（2）為一對并間隔插裝于所述針板（1）的上沿，所述隔紗片（3）設置于所述沉降片（2）之間，并插裝于所述針板（1）的上沿，所述針板（1）上穿設有第一限位條（15），所述沉降片（2）的一端與所述第一限位條（15）活動連接，且所述針板（1）的上沿穿設有第二限位條（16），所述沉降片（2）的另一端設置有弧形槽孔（22），所述弧形槽孔（22）與所述第一限位條（15）滑動配合，以使所述沉降片（2）可繞所述第一限位條（15）上、下擺動。

2.根據權利要求1所述的一種單槽雙針的成圈輔助裝置，其特征在于，所述隔紗片（3）的前端具有限位槽（32），所述限位槽（32）與所述第一限位條（15）配合。

3.根據權利要求1所述的一種單槽雙針的成圈輔助裝置，其特征在于，所述針板（1）的后側于所述沉降片（2）與所述隔紗片（3）之間設置有織針，通過山板驅使所述織針上升或下降。

4.根據權利要求3所述的一種單槽雙針的成圈輔助裝置，其特征在于，所述隔紗片（3）的前端設置有開槽（33），所述開槽（33）的內壁與所述織針的頭端之間配合用于阻擋紗線。

5.根據權利要求1所述的一種單槽雙針的成圈輔助裝置，其特征在于，所述沉降片（2）的前端具有勾槽（23），以使織針上升退圈時通過所述勾槽（23）按壓紗線。

6.根據權利要求5所述的一種單槽雙針的成圈輔助裝置，其特征在于，所述沉降片（2）的前端于所述勾槽（23）的前方具有擋紗部（25）。

7.根據權利要求5所述的一種單槽雙針的成圈輔助裝置，其特征在于，所述沉降片（2）的前端于所述勾槽（23）的下方具有推紗部（26）。

8.根據權利要求1所述的一種單槽雙針的成圈輔助裝置，其特征在于，所述針板（1）的上部于所述沉降片（2）的上方設置有導正板，所述導正板上沿長度方向間隔設置有導正槽。

9.根據權利要求8所述的一種單槽雙針的成圈輔助裝置，其特征在于，所述沉降片（2）的頂部設置有沉降片鍾（24），所述沉降片鍾與所述導正槽導正配合。

技術總結
本技術公開了一種單槽雙針的成圈輔助裝置，包括針板、沉降片、隔紗片，所述沉降片為一對并間隔插裝于所述針板的上沿，所述隔紗片設置于所述沉降片之間，并插裝于所述針板的上沿，所述針板上穿設有第一限位條，所述沉降片的一端與所述第一限位條活動連接，且所述針板的上沿穿設有第二限位條，所述沉降片的另一端設置有弧形槽孔，所述弧形槽孔與所述第一限位條滑動配合，以使所述沉降片可繞所述第一限位條上、下擺動。通過本技術大大簡化了針板的結構，且沉降片實現壓紗、擋紗的功能，更好地輔助織針成圈。

技術研發人員：連堅和,鐘外根,林耿彪
受保護的技術使用者：汕頭市連興實業有限公司
技術研發日：20240703
技術公布日：2025/4/28
