本發明涉及陶瓷板制作領域，可用于擠出陶瓷行業立方陶坯體多面施釉。

背景技術：

中國專利中公開過名稱為“一種斜線數控施釉設備”，公開號為CN 105503267A的發明專利。該專利中公開了一種斜線數控施釉設備，可增加單位長度施釉噴嘴數量，加大垂直面噴釉點數量。此專利存在以下不足，即僅適用于坯體上表面噴釉，功能單一；中國專利中還公開過名稱為“一種施釉方法及其專用設備”，專利號為CN 101224995A的發明專利。在該專利中，立體狀陶瓷制品通過一傳輸裝置送進自動施釉設備施釉箱施釉型腔內，通過驅動裝置使此陶瓷制品在施釉型腔內自轉，甩釉機對其整周面施釉，最后通過此傳輸裝置將上完釉陶瓷制品傳送出自動施釉設備。該發明與現有技術比，施釉自動化程度高。但因其特殊坯體固定方式，以及施釉箱型腔高度限制，僅適用于高度較低、截面平整且能保證自身直立的坯體施釉，應用局限性較大。

技術實現要素：

本發明針對現有技術的不足，提供一種可一次性對高度較高、截面復雜的立體坯體左面、上面、右面同時完成施釉的用于立體坯體多面施釉裝置。

為實現本發明目的，提供了以下技術方案：一種用于立體坯體多面施釉裝置，包括輸送支架、架設于輸送支架上的釉柜、設置于釉柜底面的五角輸送皮帶，立體坯體鋪設于五角輸送皮帶上，其特征在于釉柜中心設置有可多角度安裝噴釉槍的多孔調節板，多孔調節板上橫向和豎向間隔布設有8mm的圓孔，噴釉槍包括調節桿、安裝于調節桿端部的噴頭以及用于將調節桿與圓孔連接的安裝背栓，噴頭連接輸釉管，噴釉槍設置有3~6個，分布于立體坯體的上方和左右方。

作為優選，多孔調節板上另設置有通條調節孔。

作為優選，噴釉槍彼此之間的垂直距離間距為100-200mm。避免對向噴釉時釉霧互相干擾。

本發明有益效果：本發明杜絕了人工施釉的低效率和低質量，且資金投入少，操作簡便，調整快捷穩定。它填補了長度達3000mm的立方陶坯體周身整面半自動化施釉的空白。

附圖說明

圖1為本發明的立體示意圖。

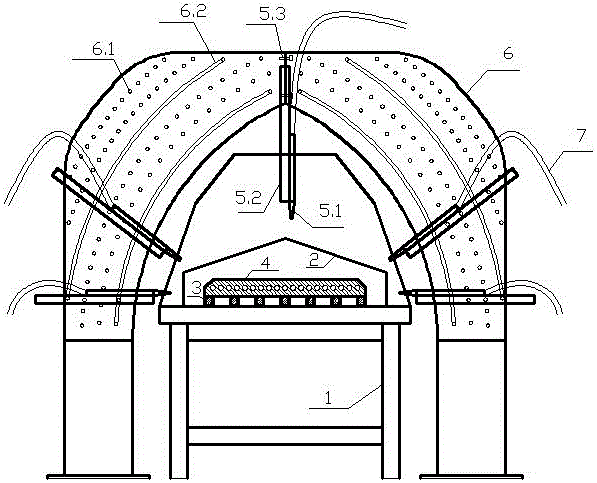

圖2為圖1的剖視圖。

具體實施方式

實施例1：一種用于立體坯體多面施釉裝置，包括輸送支架1、架設于輸送支架1上的釉柜2、設置于釉柜2底面的五角輸送皮帶3，立體坯體4鋪設于五角輸送皮帶3上，釉柜2中心設置有可多角度安裝噴釉槍5的多孔調節板6，多孔調節板6上橫向和豎向間隔布設有8mm的圓孔6.1，噴釉槍5包括調節桿5.1、安裝于調節桿5.1端部的噴頭5.2以及用于將調節桿5.1與圓孔6.1連接的安裝背栓5.3，噴頭5.2連接輸釉管7，噴釉槍設置有3~6個，分布于立體坯體4的上方和左右方。多孔調節板6上另設置有通條調節孔6.2。

具體操作步驟：

a、準備好待施釉的坯體若干。坯體采用擠出成型機成型，厚度可達30mm且左右均帶沿邊的厚而中空的平板坯體，同時也可以是高150mm，截面為弧形、矩形、圓形、不規則幾何形體等造型。坯體要強度高，收縮率小，且直度好，坯色不限。

b、準備好釉料。釉料可是無光、亞光或光澤釉。顏色不限。釉料篩余為325目1.0%。施釉前，釉料放漿時需過100目篩網。按施釉工藝要求，將釉料調到適合比重、流速。

c、在已固定好的多孔調節板上，裝好最少三支噴釉槍，分別為左側一只，頂部一只，右側一只，分別負責對坯體的左、中、右面施釉。若坯體形狀為不規則，則視情況增加噴釉槍安裝支數。噴釉槍安裝時，各噴釉槍彼此垂直距離間距為100-200mm，可避免釉料噴施時相互干擾。兩側噴槍安裝高度和角度，可按照所噴坯體高度和截面特點調整。頂部噴釉槍居中，其中心距離最近噴釉槍距離為100-200mm。

d、將調好的釉料過篩放入攪拌桶中，將輸釉管放入攪拌桶中。開啟噴釉機后，待氣壓和噴釉狀態穩定后，測釉量。待釉量合格后，開啟皮帶。皮帶會帶著放置在皮帶上的平板坯體受釉，或先在皮帶上放托架，再將坯體放在托架上。放在托架上的坯體送入釉柜，通過釉柜被噴槍施釉。當坯體經過噴槍后，其左側、右側及頂部依次被釉料噴施到，完成噴釉。

e、如果是異型陶噴釉，需周身整面施釉，則可將坯體取出后，或手動，或采用半自動機械，將其翻面，之后進同樣釉柜再施一次釉即可。

f、此支架由施釉調節板底座、多孔調節板、槍管底座、槍管固定支座等獨立構件，用螺絲組合而成。

g、在釉柜兩側合適位置，將鋼板用膨脹螺栓固定在釉柜兩側地面。之后再將施釉調節板底座用螺絲固定在鋼板上，多孔調節板固定在底座上。槍管底座用螺絲固定在多孔調節板上合適角度的兩孔上。槍管固定支座則安裝在槍管底座上。之后，再將水刀機噴槍槍管穿入槍管底座圓孔中，頂部裝配外六角螺絲。擰緊頂部螺絲，可將槍管壓緊固定。

h、之后，開啟噴釉機，釉料從釉桶中輸送到釉皮管和釉槍管經噴嘴霧化噴出。因水刀噴嘴霧化直線范圍很大，配合合適施釉參數及釉用添加劑，可以保證施釉均勻、穩定。

i、此設備適用的坯體，其尺寸范圍為：長度3000mm以內，寬度900mm以內，厚度200mm以內，均可對其周身至少三面完成噴釉。若四面噴釉，則只需再增加一組設備，并在經過第一釉柜后，將坯體翻面即可。對立方陶坯體來說，其截面造型除矩形外，還可以是多面體；從面的數量來說，可包括3個及以上數量的面；以截面形狀來說，可包括截面為三角形、矩形、弧形、圓形、以及由以上形狀組合而成的各種異型；以截面尺寸來說，可包括邊長或直徑從10mm至200mm范圍。
