本發明涉及裝飾墻板技術領域，尤其是涉及一種可拆卸裝飾墻板及其安裝方法。

背景技術：

目前用于室內墻面的裝潢建材常見的有涂料(膠漆)、墻紙(布)、墻磚、木板等，這些飾材普遍存在的缺陷是：一、施工過程中都存在不同程度的化學污染影響室內空氣環境；二、材料價格及施工費用高，且耗費工時長；三、裝飾效果單一，定型后無法再變換；四、基本上均為一次性產品，受損或老化后再次施工修復困難。

為了達到美觀的效果，很多人選用安裝墻板裝修結構，一般都是先安裝龍骨形成結構框架，再在龍骨之間安裝飾墻板。現在市場供應的龍骨與墻板連接多樓采用拉鉚焊接方式，其龍骨與墻體連接，多數使用螺釘連接，在實際安裝過程中，首先需要進行墻面找平，之后安裝龍骨和墻板，安裝強度大，各個墻板之間連接縫過大不美觀，且安裝后，墻板的拆卸比較困難。

公布號為CN 102817456 A的中國專利公開了一種掛吸式室內裝飾墻板，包括龍骨板和裝飾墻板，每條龍骨板均由鐵皮板、卡條及若干墻釘組成，每條鐵皮板上設置有一對平行的卡條，卡條具有釘槽，釘槽內設有釘孔，卡條與鐵皮板配合形成卡槽，鐵皮板上也設有對應的釘孔，每塊裝飾墻板均由面板與掛吸座組成，掛吸座固定設置在面板背面，掛吸座具有與龍骨板上的卡槽相適應的卡舌，且掛吸座內嵌置有磁鐵，面板表面噴繪有裝飾圖案或復合有裝飾材料。該掛吸式室內裝飾墻板造價低廉、安裝便捷、無污染、可維護性高，插吸在龍骨板上的裝飾墻板可隨意取下更換或換位接插，以達到變換裝飾效果的目的。

公告號為CN 203050022 U的中國專利公開了一種組合插掛式室內裝飾墻板，包括有用于固定至墻面上的裝飾母板與插掛于裝飾母板表面的裝飾子板，裝飾母板的正面布置有子板插掛槽，裝飾子板的正面噴繪有裝飾圖案或復合有裝飾材料，背面則具有與裝飾母板正面的子板插掛槽相對應的插掛腳。該組合插掛式室內裝飾墻板造價低廉，安裝便捷省工省時，安裝過程不造成任何環境污染，并具備很高的可維護性；插掛在裝飾母板上的裝飾子板可隨意取下更換或換位接插，以達到變換裝飾效果的目的，滿足人們的審美樂趣與創造樂趣。

公告號為CN 205531132 U的中國專利公開了一種用于室內設計的活動組合式裝飾墻板，所述活動墻板的頂部和底部分別插接有上嵌塊和下嵌塊，所述上嵌塊的頂部固定有L型固定件，所述下嵌塊的底部固定有三角固定件，所述三角固定件的頂部設置有限位擋塊，所述活動墻板的左側通過螺釘固定有背部固定板，所述背部固定板的左側安裝有L型支撐塊，所述L型支撐塊的底部插接在L型龍骨的內腔，且L型固定件、三角固定件和L型龍骨的左側均通過膨脹螺栓與墻體的外壁貼合，所述活動墻板的頂部和底部均開有與上嵌塊和下嵌塊相配合的嵌槽，所述活動墻板的左右兩側分別設置有連接塊和連接槽，該用于室內設計的活動組合式墻板，結構簡單，拆裝方便。

公布號為CN 102817456 A和CN 203050022 U的中國專利雖然一定程度上達到了變換裝飾效果的目的，但是裝飾墻板容易變形，且回收利用價值低。公告號為CN 205531132 U的中國專利具有結構簡單，拆裝方便的優點，但存在組合式裝飾墻板連接縫過大不美觀，且安裝后，裝飾墻板容易變形的缺點。

因此，需研制一種具有結構簡單，拆裝方便、且不容易變形的裝飾墻板。

技術實現要素：

本發明的目的在于提供一種可拆卸裝飾墻板及其安裝方法，以解決現有技術中裝飾墻板結構復雜，拆裝不便、且容易變形問題。

本發明提供的一種可拆卸裝飾墻板，包括：用于裝接在墻壁或立柱上的掛裝裝置和預制龍骨包護板；

所述預制龍骨包護板包括龍骨包護母板和龍骨包護子板，所述龍骨包護子板通過可拆卸連接件可拆卸設置在兩個龍骨包護母板之間；

所述龍骨包護母板四周均設置有包邊；

所述掛裝裝置包括掛條，所述龍骨包護母板固定在所述掛條上。

優選地，所述包邊上設置有加固槽，所述加固槽與所述龍骨包護母板平行設置。

加固槽的設置，對龍骨包護母板起到加固的作用，能有效防止龍骨包護母板變形。

優選地，所述龍骨包護母板還設置有角碼，所述角碼設置在所述加固槽中。

角碼的設置，使得包邊與龍骨包護母板之間固定的更加牢固，有效提高了龍骨包護母板抵抗變形的能力。

優選地，所述可拆卸連接件為分別設置在龍骨包護子板和所述掛條上的兩個開口方向相反的掛鉤。

優選地，所述可拆卸連接件包括設置在所述包邊上的插槽和對應設置在所述龍骨包護子板上的兩條插片；

所述插片可拆卸的插設在所述插槽中。

優選地，所述插槽內側壁設置凸起部或凹陷部，所述插片上設置有對應的凹陷部或凸起部。

此結構的設置，能有效增加插槽與插片之間的摩擦力，使得龍骨包護母板和龍骨包護子板之間的固定更加穩固。

優選地，所述掛裝裝置還包括水平調節掛點；

所述水平調節掛點包括用于將水平調節掛點固定在墻壁或立柱上的固定部和用于調節水平調節掛點的懸掛點與墻壁或立柱之間距離的調節部；

所述固定部包括固定板和螺桿，所述固定板上設置有多個固定通孔，所述螺桿設置在所述固定板上；

所述調節部上設置有調節通孔，調節通孔側壁上設置有與所述螺桿相匹配的螺紋，所述調節部與所述螺桿通過螺紋連接。

水平調節掛點的設置，使得本發明在安裝的過程中不需要進行墻面找平的工作，能通過旋轉調節部能方便地調節各個掛點，使各個掛點調節部的外表面位于同一平面上，具有結構簡單、使用方便的優點，同時能有效節省安裝過程中的人力、物力。

優選地，所述調節部為圓盤狀結構或圓錐臺結構，所述調節通孔設置在所述調節部的中心位置。

圓盤狀結構或圓錐臺結構的調節部，使得調節部的調節過程更加方便。

優選地，所述調節部外側表面設置有多個放線槽，所述放線槽從所述調節部外側表面的一側延伸到對應的另一側。

放線槽的設置，能放置基準線，使得本發明的調節水平調節掛點的過程更加方便、快捷，有效提高了本發明的安裝效率。

本發明提供的一種可拆卸裝飾墻板的安裝方法，依次包括以下步驟：

步驟一，在同一水平線上設置至少兩個水平調節掛點，在同一豎直線上設置至少兩個水平調節掛點；

步驟二，在所述水平調節掛點的放線槽內設置基準線；

步驟三，調節各個水平調節掛點，使得基準線在同一平面上；

步驟四，根據基準線的位置，固定多個水平調節掛點；

步驟五，將固定有掛條的龍骨包護母板掛設在水平調節掛點；

步驟六，將各個龍骨包護母板固定在掛條上；

步驟七，將各個龍骨包護子板卡設或掛設在相鄰的兩個龍骨包護母板之間。

本發明提供的一種可拆卸裝飾墻板的安裝方法，具有方便、簡單、省時省力，安裝效率高的優點。

與現有技術相比，本發明提供的一種可拆卸裝飾墻板，具有以下優點：

1、本發明中所述龍骨包護子板可拆卸設置在兩個龍骨包護母板之間；具有結構簡單，拆裝方便的優點；

2、本發明中，所述龍骨包護母板四周均設置有包邊，包邊的設置使得包邊與龍骨包護母板之間強連接，能有效提高龍骨包護母板的抗變形能力，且包邊的設置，能有效防止龍骨包護母板發生翹邊；

3、本發明中，預制龍骨包護板通過掛條固定在墻壁或立柱上，預制龍骨包護板不與墻壁或立柱直接接觸，因此就不會因為墻體受潮而發霉，使用壽命久。

4、本發明造價低廉，預先加工好預制龍骨包護板，節省了現場施工時間，且安裝便捷省工省時，安裝過程不造成任何環境污染，并具備很高的可維護性；通過拆卸龍骨包護子板的方式進行維修或回收進行二次利用，能有效節省成本、減少浪費。

附圖說明

為了更清楚地說明本發明具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖是本發明的一些實施方式，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明提供的可拆卸裝飾板主視圖；

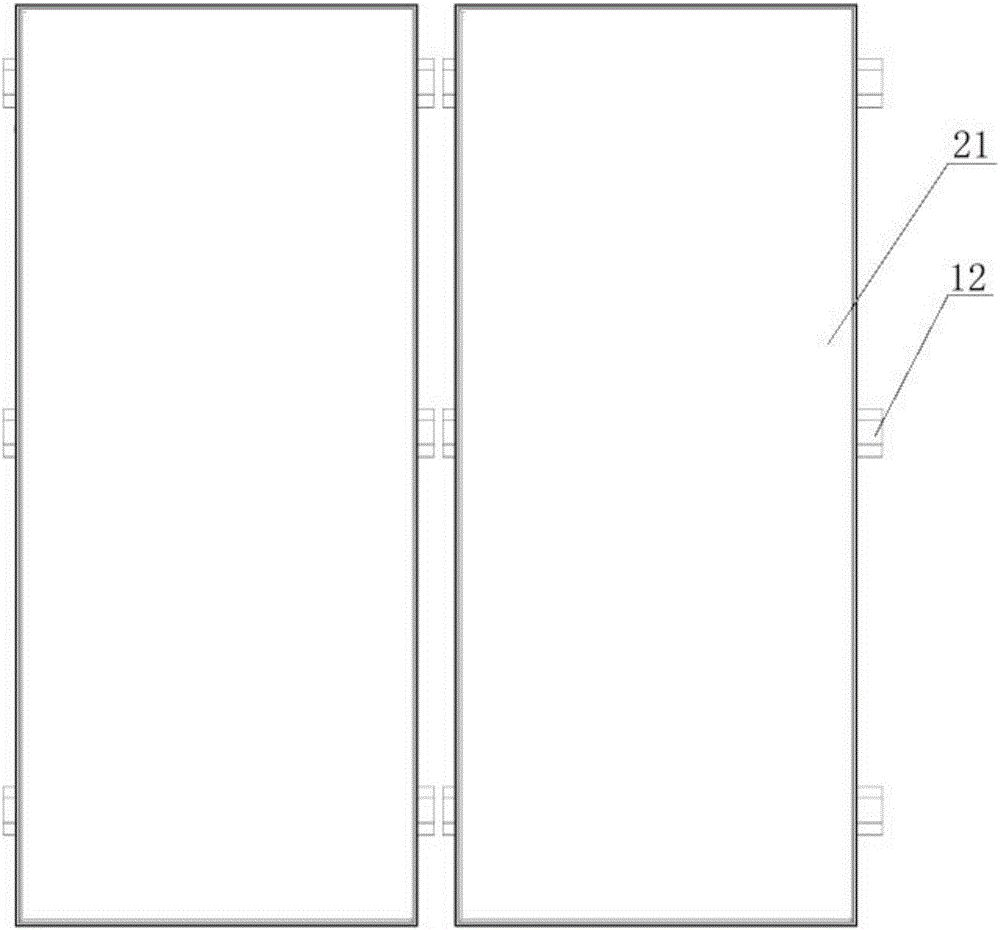

圖2為本發明提供不包括龍骨包護子板的可拆卸裝飾板主視圖；

圖3為本發明實施例一提供的可拆卸裝飾板側視圖；

圖4為本發明實施例二提供的可拆卸裝飾板側視圖；

圖5為本發明實施例三提供的可拆卸連接件的結構示意圖；

圖6為本發明實施例四提供的可拆卸連接件的結構示意圖；

圖7為本發明提供的掛裝裝置的結構示意圖；

圖8為本發明提供的水平調節掛點的結構示意圖；

圖9為龍骨包護母板的后視圖。

附圖標記：

1-掛裝裝置； 2-預制龍骨包護板； 3-立柱；

4-墻壁；

11-水平調節掛點； 12-掛條；

21-龍骨包護母板； 22-龍骨包護子板； 23-包邊；

24-角碼； 25-掛鉤； 26-插槽；

27-插片； 28-加固槽；

111-固定部； 112-調節部； 113-固定板；

114-螺桿； 115-固定通孔； 116-調節通孔；

117-放線槽。

具體實施方式

下面將結合附圖對本發明的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

在本發明的描述中，需要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。此外，術語“第一”、“第二”、“第三”僅用于描述目的，而不能理解為指示或暗示相對重要性。

在本發明的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本發明中的具體含義。

圖1為本發明提供的可拆卸裝飾板主視圖；圖2為本發明提供不包括龍骨包護子板的可拆卸裝飾板主視圖；圖3為本發明實施例一提供的可拆卸裝飾板側視圖；圖4為本發明實施例二提供的可拆卸裝飾板側視圖；圖5為本發明實施例三提供的可拆卸連接件的結構示意圖；圖6為本發明實施例四提供的可拆卸連接件的結構示意圖；圖7為本發明提供的掛裝裝置的結構示意圖；圖8為本發明提供的水平調節掛點的結構示意圖；圖9為龍骨包護母板的后視圖。

如圖1～圖3所示，本實施例提供的一種可拆卸裝飾墻板，包括：用于裝接在立柱3上的掛裝裝置1和預制龍骨包護板2；

所述預制龍骨包護板2包括龍骨包護母板21和龍骨包護子板22，所述龍骨包護子板22通過可拆卸連接件可拆卸設置在兩個龍骨包護母板21之間；

所述龍骨包護母板21四周均設置有包邊23；

所述掛裝裝置1包括掛條12，所述龍骨包護母板21固定在所述掛條12上。

本實施例中，本實施例中龍骨包護母板21上設置有倒置的掛條12，龍骨包護母板21通過設置在其本身上倒置的掛條12掛設在所述固定在立柱3上的掛條12上，實現龍骨包護母板21的固定。

本實施例中，龍骨包護母板21上設置有倒置的掛條12，此結構中，龍骨包護母板21能借助掛條12的剛度，保持較強的抗變形能力。

本實施例中，由于集中加工的立柱3的形狀較為標準，不需要進行找平工作即可將掛條12直接固定，之后進行預制龍骨包護板2的固定工作。此種結構多使用在對室內進行隔斷的過程中，且在立柱3的兩邊均需固定預制龍骨包護板2。

本實施例中，預制龍骨包護板2與地面接近的位置可根據需要設置踢腳線。

實施例二

如圖4所示，本實施例提供的一種可拆卸裝飾墻板，包括：用于裝接在墻壁上的掛裝裝置1和預制龍骨包護板2；

所述預制龍骨包護板2包括龍骨包護母板21和龍骨包護子板22，所述龍骨包護子板22通過可拆卸連接件可拆卸設置在兩個龍骨包護母板21之間；

所述龍骨包護母板21四周均設置有包邊23；

如圖7和圖8所示，所述掛裝裝置1包括固定在墻壁上的水平調節掛點11和掛條12；

所述水平調節掛點11包括用于將水平調節掛點11固定在墻壁或立柱3上的固定部111和用于調節水平調節掛點11的懸掛點與墻壁或立柱3之間距離的調節部112；

所述固定部111包括固定板113和螺桿114，所述固定板113上設置有多個固定通孔115，所述螺桿114設置在所述固定板113上；

所述調節部112上設置有調節通孔116，調節通孔116側壁上設置有與所述螺桿114相匹配的螺紋，所述調節部112與所述螺桿114通過螺紋連接；

所述掛條12掛設在所述水平調節掛點11上；

所述龍骨包護母板21固定在所述掛條12上。

本實施例中，所述龍骨包護母板21固定在所述掛條12上，此結構中，龍骨包護母板21能借助掛條12的剛度，保持較強的抗變形能力。

本實施例中，由于普通墻壁表面通常平整度不高，需要進行找平工作，本實施例中，通過旋轉水平調節掛點11的調節部112能方便地調節各個掛點，使各個掛點調節部112的外表面位于同一平面上，之后將安裝掛條12的龍骨包護母板21掛設在水平調節掛點11上，完成龍骨包護母板21的固定工作，具有結構簡單、使用方便的優點，同時能有效節省安裝過程中的人力、物力。此種結構多使用在對室內墻壁進行裝飾的過程中，具有安裝便捷省工省時，安裝過程不造成任何環境污染，可維護性高的優點。

本實施例中，所述調節部112外側表面設置有多個放線槽117，所述放線槽117從所述調節部112外側表面的一側延伸到對應的另一側。

放線槽117可根據實際需要進行個數的設置，比如每15度設置一條放線槽117。

放線槽117的設置，能放置基準線，使得本發明的調節水平調節掛點11的過程更加方便、快捷，有效提高了本發明的安裝效率。

本實施例中，所述包邊23上設置有加固槽28，所述加固槽28與所述龍骨包護母板21平行設置。

加固槽28的設置，對龍骨包護母板21起到加固的作用，能有效防止龍骨包護母板21變形。

如圖9所示，本實施例中，所述龍骨包護母板21還設置有角碼24，所述角碼24設置在所述加固槽28中。

角碼24的設置，使得包邊23與龍骨包護母板21之間固定的更加牢固，有效提高了龍骨包護母板21抵抗變形的能力。

本實施例中，所述水平調節掛點11的調節部112為圓盤狀結構或圓錐臺結構，所述調節通孔116設置在所述調節部112的中心位置。

圓盤狀結構或圓錐臺結構的調節部112，使得調節部112的調節過程更加方便。

本實施例中，掛條12上設置有與圓錐臺結構相匹配的斜面，使得本發明龍骨包護母板21的固定更加穩固。

實施例三

如圖5所示，所述可拆卸連接件為分別設置在龍骨包護子板22和所述掛條12上的兩個開口方向相反的掛鉤25。

本實施例中，龍骨包護子板22可以采用從下向上的掛接方式，也可以采用從上向下的掛接方式，只需要改變兩個開口方向相反的掛鉤25的固定位置即可。

實施例四

所述可拆卸連接件包括設置在所述包邊23上的插槽26和對應設置在所述龍骨包護子板22上的兩條插片27；

所述插片27可拆卸的插設在所述插槽26中。

本實施例中，所述插槽26內側壁設置凸起部或凹陷部，所述插片27上設置有對應的凹陷部或凸起部。

此結構的設置，能有效增加插槽26與插片27之間的摩擦力，使得龍骨包護母板21和龍骨包護子板22之間的固定更加穩固。

與現有技術相比，本發明提供的一種可拆卸裝飾墻板，具有以下優點：

1、本發明中所述龍骨包護子板22可拆卸設置在兩個龍骨包護母板21之間；具有結構簡單，拆裝方便的優點；

2、本發明中，所述龍骨包護母板21四周均設置有包邊23，包邊23的設置使得包邊23與龍骨包護母板21之間強連接，能有效提高龍骨包護母板21的抗變形能力，且包邊23的設置，能有效防止龍骨包護母板21發生翹邊；

3、本發明中，預制龍骨包護板2通過掛條12固定在墻壁或立柱3上，預制龍骨包護板2不與墻壁或立柱3直接接觸，因此就不會因為墻體受潮而發霉，使用壽命久。

4、本發明造價低廉，安裝便捷省工省時，安裝過程不造成任何環境污染，并具備很高的可維護性；通過拆卸龍骨包護子板22的方式進行維修或回收進行二次利用，能有效節省成本、減少浪費。

本發明提供的一種可拆卸裝飾墻板的安裝方法，依次包括以下步驟：

步驟一，在同一水平線上設置至少兩個水平調節掛點11，在同一豎直線上設置至少兩個水平調節掛點11；

步驟二，在所述水平調節掛點11的放線槽117內設置基準線；

步驟三，調節各個水平調節掛點11，使得基準線在同一平面上；

步驟四，根據基準線的位置，固定多個水平調節掛點11；

步驟五，將固定有掛條12的龍骨包護母板21掛設在水平調節掛點11；

步驟六，將各個龍骨包護母板21固定在掛條12上；

步驟七，將各個龍骨包護子板22卡設或掛設在相鄰的兩個龍骨包護母板21之間。

進行室內隔斷時的安裝方法，依次包括以下步驟：

步驟一，將立柱3通過固定件固定在室內；

步驟二，將掛條12固定在立柱3上；

步驟三，將各個設置有倒置的掛條12的龍骨包護母板21掛設在固定在立柱3上的掛條12上；

步驟四，將各個龍骨包護子板22卡設或掛設在相鄰的兩個龍骨包護母板21之間。

本發明提供的一種可拆卸裝飾墻板的安裝方法，具有方便、簡單、省時省力，安裝效率高的優點。

最后應說明的是：以上各實施例僅用以說明本發明的技術方案，而非對其限制；盡管參照前述各實施例對本發明進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本發明各實施例技術方案的范圍。
