本實用新型涉及一種用于建筑外墻、內墻粉刷以及其它建筑方面作業的腳手架，尤其涉及一種可升降腳手架。

背景技術：

腳手架，是指施工現場為工人操作并解決垂直和水平運輸而搭設的各種支架。建筑界的通用術語，指建筑工地上用在外墻、內部裝修或層高較高無法直接施工的地方。主要為了施工人員上下干活或外圍安全網圍護及高空安裝構件等，說白了就是搭架子，腳手架制作材料通常有：竹、木、鋼管或合成材料等。有些工程也用腳手架當模板使用，此外在廣告業、市政、交通路橋、礦山等部門也廣泛被使用。現有的腳手架結構單一高度固定，占用空間大，尤其其特殊的結構，不利于搬運，進而影響施工的效率。

技術實現要素：

本實用新型的目的在于克服現有技術中的不足，而提供一種可升降腳手架，其結構簡單，設計合理，能夠進行自動升降，便于不同高度的施工，移動方便，有效的確保了施工的效率。

本實用新型所采用的技術方案：一種可升降腳手架，包括底架和設置于底架頂部的橫梯，所述底架包括四個豎直的支撐腿和連接在四個支撐腿之間的拉桿，其特征在于：所述四個支撐腿皆為管狀桿體，內部皆設置有升降桿，所述升降桿的頂端與橫梯相連，并支撐橫梯位于底架的頂端，所述橫梯上設置有齒條，所述底架上設置有與齒條相嚙合的齒輪，所述底架上還設置有用于驅動齒輪轉動的電機，所述電機通過驅動齒輪進行轉動，進而帶動齒條動作，從而帶動橫梯在底架上進行升降。

所述齒條與升降桿相連，并固定于升降桿的側壁上，與升降桿同時插裝在支撐腿內部，所述每個升降桿上皆設置有一個齒條，所述每個支撐腿上皆設置有一個與其內部齒條相嚙合的齒輪。

所述齒輪通過升降傳動軸設置于支撐腿上，所述位于底架同一端的兩個齒輪共用一個升降傳動軸，所述兩個升降傳動軸皆與電機相連，由電機驅動其轉動。

所述底架上還設置有一個橫向傳動軸，其上位于兩端和中間位置各設置有一個傘齒輪，所述兩個升降傳動軸和電機上也設置有傘齒輪，兩個升降傳動軸上的傘齒輪分別與橫向傳動軸兩端的傘齒輪相嚙合，電機輸出軸上的傘齒輪與位于橫向傳動軸中間部位的傘齒輪相嚙合。

所述底架上設置有傳動軸支撐架，所述橫向傳動軸通過傳動軸底架設置于底架上。

所述底架上還設置有電機安裝座，所述電機安裝座位于兩個橫向拉桿上，所述電機通過電機安裝座設置于底架上。

所述底架上設置有豎梯，所述豎梯包括橫向踏桿，所述踏桿的上表面設置有防滑紋。

所述四個支撐腿的低端皆設置有用于支撐支撐腿的車輪。

本實用新型的有益效果：

本實用新型結構簡單，設計合理，采用升降桿將橫梯支撐于底架上，方便對橫梯的高度進行調整，從而適應不同高度的施工；采用在升降桿的桿壁和支撐腿上設置分別設置相嚙合的齒條和齒輪，且位于底架同一端的兩個齒輪位于同一個升降傳動軸上，底架上設置電機，通過電機、相互嚙合的傘齒輪、橫向傳動軸、相互嚙合的傘齒輪，同時帶動兩個升降傳動軸進行轉動，進而帶動四個升降桿進行同步升降，實現橫梯的平穩升降，且該升降由電機驅動，同時能夠實現在施工過程中，施工人員位于橫梯上就行控制電機轉動，實現橫梯的升降，有效的提高了工作效率。

附圖說明

圖1是本實用新型可升降腳手架的立體結構圖；

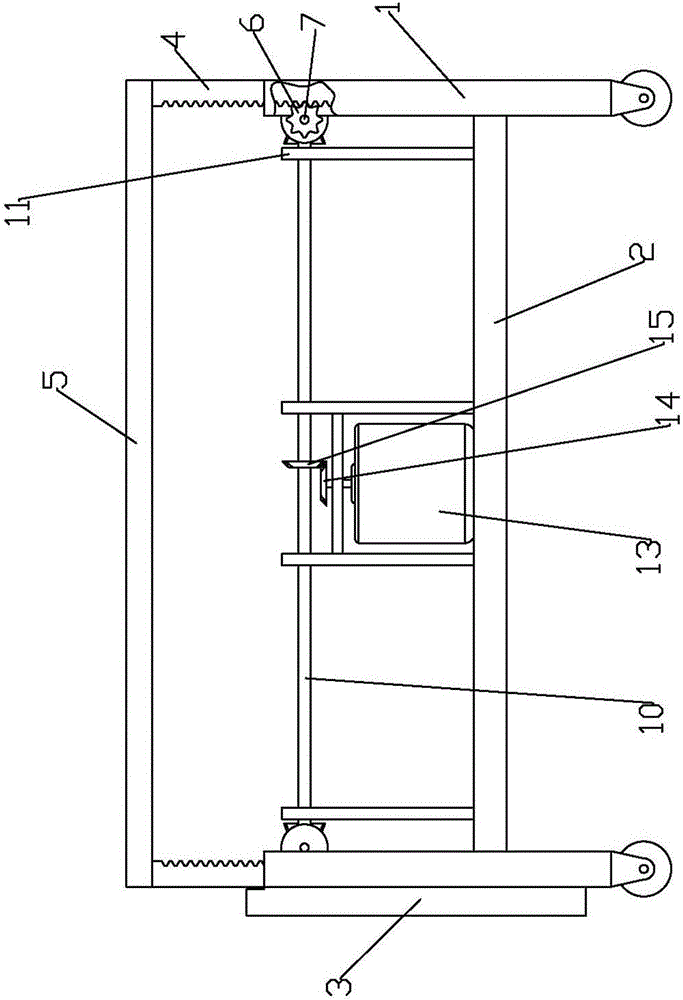

圖2是本實用新型可升降腳手架的主視結構圖。

圖中：1、支撐腿；2、拉桿；3、豎梯；31、防滑紋；4、升降桿；41、齒條；5、橫梯；6、齒輪；7、升降傳動軸；8、端部傘齒輪a；9、端部傘齒輪b；10、橫向傳動軸；11、傳動軸支撐架；12、電機安裝座；13、電機；14、電機傘齒輪；15、中部傘齒輪；16、車輪。

具體實施方式

如圖1、2所示，一種可升降腳手架，包括底架和設于底架頂端的橫梯，底架包括四個豎直的支撐腿1，四個支撐腿由拉桿2相互連接在一起形成一個長方體框架，支撐腿為管狀桿體，每個支撐腿內皆插裝有一個升降桿4，升降桿4的頂端與橫梯相連，由四個升降桿支撐橫梯位于底架上，位于底架左端的兩個升降桿的右側壁和位于底架右端的兩個升降桿的左側壁上皆固定連接有一個齒條41，每個支撐腿上皆設有一個與位于其內部的齒條相嚙合的齒輪6，位于底架同一端的兩個支撐腿上的齒輪6由同一個升降傳動軸7支撐并固定于支撐腿上，兩個升降傳動軸上位于齒輪之間的位置還固定安裝有一個端部傘齒輪a8，底架上通過傳動軸支撐架11安裝有橫向傳動軸10，橫向傳動軸10的兩端各安裝有一個端部傘齒輪b9，兩個端部傘齒輪b分別與兩個端部傘齒輪a相嚙合；底架上通過電機安裝座12還安裝有電機13，電機13的輸出軸上安裝有一個電機傘齒輪14，橫向傳動軸上安裝有一個與電機傘齒輪相嚙合的中部傘齒輪15，通過電機能夠帶動橫向傳動軸轉動，進而帶動兩個升降傳動軸同時帶動，從而帶動四個齒輪同步轉動，帶動齒條和升降桿在支撐腿內部進行同步升降，實現橫梯在底架上的平穩升降。進一步，在底架的左端設有豎梯3，豎梯3和橫梯的踏桿的上表面皆設置有防滑紋，通過豎梯能夠上到橫梯上。進一步，為了方便腳手架的移動，在每個支撐腿的底端皆設置有用于支撐支撐腿的車輪16。本實用新型能夠配制控制器或控制開關，通過控制開關對電機進行控制，使用時，施工人員先通過豎梯上到橫梯上，站在橫梯上進行施工，亦可以在橫梯上鋪放支撐板，然后通過控制器或控制開關控制電機進行轉動，從而帶動橫梯進行上升和下降的動作。
