本實用新型涉及一種組合鋼柱，尤其涉及一種多管組合鋼柱，屬于鋼結構領域。

背景技術：

傳統組合鋼柱強度較低，同時裝配復雜，制作成本相對較高，無法滿足現有的需求。

中國專利201010265503.3，公開一種組合鋼柱,它包括:上節柱和下節柱;所述下節柱底部設有過渡連接板,上節柱通過過渡連接板與下節柱相連接。其結構性能相對不出色，承受力較差，無法適合現有需求。

技術實現要素：

本實用新型主要是解決現有技術中存在的不足，提供一種結構緊湊，節點傳力清晰，受力性能出色的一種多管組合鋼柱。

本實用新型的上述技術問題主要是通過下述技術方案得以解決的：

一種多管組合鋼柱，包括柱底板，所述的柱底板的上部設有主鋼管組件，所述的主鋼管組件外套有外環隔板，所述的柱底板的上部設有與主鋼管組件相固定的小鋼管組件，所述的柱底板的底部設有若干抗剪鍵；

所述的主鋼管組件包括4根呈間隔狀方形分布的主鋼管，其中一對相對稱分布的主鋼管間通過條形長連接板相定位，所述的外環隔板與主鋼管相套接，4根主鋼管間設有內插組件，所述的內插組件包括與主鋼管外壁相配接固定的鋼柱內插板，所述的鋼柱內插板的上部設有與主鋼管外壁相固定的內插十字勁板，

另外一對相對稱分布的主鋼管間通過條形短連接板相定位，所述的條形短連接板與外環隔板固定；

所述的小鋼管組件包括連接板，所述的主鋼管的外壁、條形短連接板的外壁分別設有向外延伸的連接板，所述的連接板的外壁設有小鋼管，連接板與小鋼管的上端分別與外環隔板固定，連接板與小鋼管的底端分別與柱底板相固定；

所述的抗剪鍵中設有與小鋼管相對應分布的抗剪鋼管；

所述的小鋼管的外壁與抗剪鋼管的外壁分別設有均勻分布的栓釘。

作為優選，所述的主鋼管的上部設有嵌入式的封板，所述的主鋼管上部的內端設有向上延伸的固定板，所述的條形長連接板、內插十字勁板分別與固定板相固定，所述的條形長連接板的上部、條形短連接板的上部與內插十字勁板的上部呈同一水平面分布。

作為優選，所述的外環隔板位于主鋼管的上端，所述的柱底板與外環隔板的規格相等，所述的鋼柱內插板與外環隔板中分別設有消泡孔。

作為優選，所述的主鋼管外端壁設有三片呈均勻分布狀分布的連接板，所述的條形短連接板與連接板呈垂直狀分布，所述的抗剪鍵隨小鋼管進行分布，所述的小鋼管的數量與抗剪鋼管的數量相等。

作為優選，所述的主鋼管頂端的外壁設有吊裝耳板。

作為優選，所述的連接板的板厚為36mm，所述的條形長連接板與條形短連接板的板厚分別為50mm。

效果和優點：

1、節點傳力清晰、受力性能好：

2、現場操作性強：

本實用新型提供一種多管組合鋼柱，結構緊湊，制作成本低，裝配精度高。

附圖說明

圖1是本實用新型的立體結構示意圖；

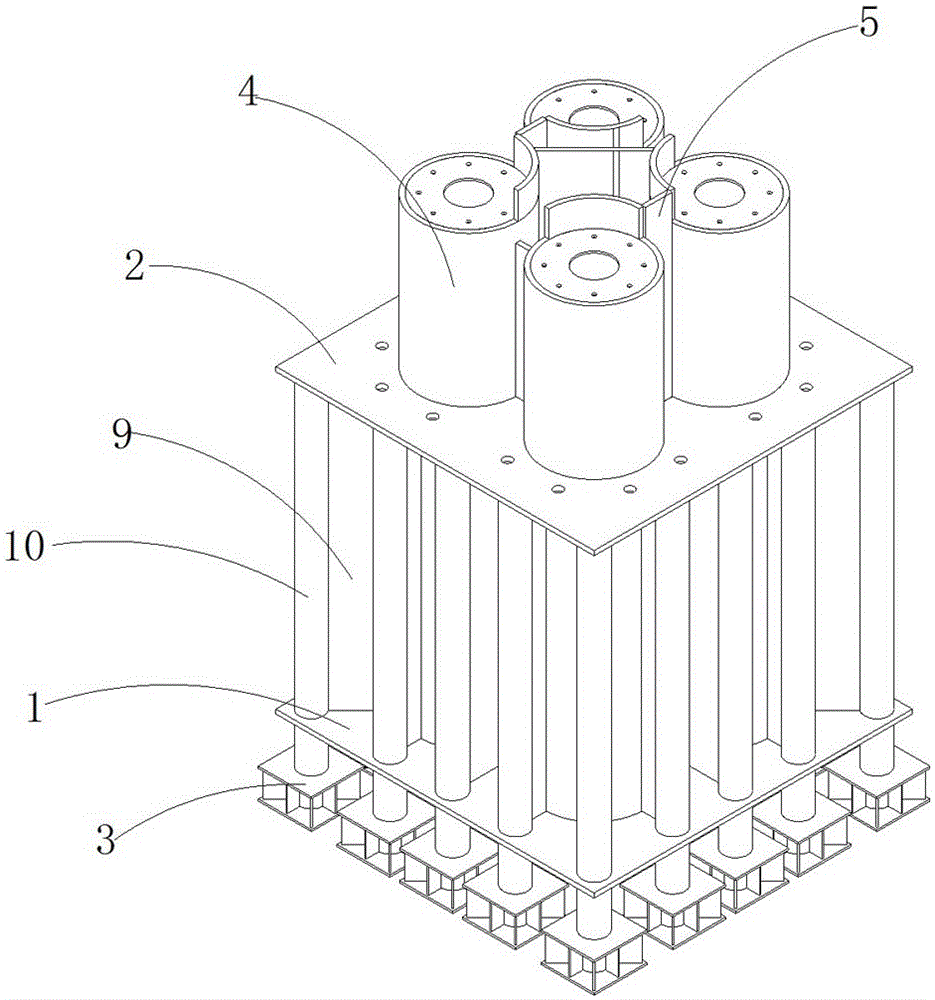

圖2是本實用新型不帶栓釘的立體結構示意圖；

圖3是本實用新型中裝配步驟（一）的結構示意圖；

圖4是本實用新型中裝配步驟（二）的結構示意圖；

圖5是本實用新型中裝配步驟（三）結構示意圖；

圖6是本實用新型中裝配步驟（四）結構示意圖；

圖7是本實用新型中內插十字勁板與鋼柱內插板的結構示意圖；

圖8是本實用新型中裝配步驟（五）結構示意圖；

圖9是本實用新型中裝配步驟（六）結構示意圖；

圖10是本實用新型中裝配步驟（七）結構示意圖；

圖11是本實用新型中裝配步驟（八）結構示意圖。

具體實施方式

下面通過實施例，并結合附圖，對本實用新型的技術方案作進一步具體的說明。

實施例1：如圖1、圖2、圖3、圖4、圖5、圖6、圖7、圖8、圖9、圖10和圖11所示，一種多管組合鋼柱，包括柱底板1，所述的柱底板1的上部設有主鋼管組件，所述的主鋼管組件外套有外環隔板2，所述的柱底板1的上部設有與主鋼管組件相固定的小鋼管組件，所述的柱底板1的底部設有若干抗剪鍵3；

所述的主鋼管組件包括4根呈間隔狀方形分布的主鋼管4，其中一對相對稱分布的主鋼管4間通過條形長連接板5相定位，所述的外環隔板2與主鋼管4相套接，4根主鋼管4間設有內插組件，所述的內插組件包括與主鋼管4外壁相配接固定的鋼柱內插板6，所述的鋼柱內插板6的上部設有與主鋼管4外壁相固定的內插十字勁板7，

另外一對相對稱分布的主鋼管4間通過條形短連接板8相定位，所述的條形短連接板8與外環隔板2固定；

所述的小鋼管組件包括連接板9，所述的主鋼管4的外壁、條形短連接板8的外壁分別設有向外延伸的連接板9，所述的連接板9的外壁設有小鋼管10，連接板9與小鋼管10的上端分別與外環隔板2固定，連接板9與小鋼管10的底端分別與柱底板1相固定；

所述的抗剪鍵3中設有與小鋼管10相對應分布的抗剪鋼管11；

所述的小鋼管10的外壁與抗剪鋼管11的外壁分別設有均勻分布的栓釘12。

所述的主鋼管4的上部設有嵌入式的封板13，所述的主鋼管4上部的內端設有向上延伸的固定板14，所述的條形長連接板5、內插十字勁板7分別與固定板14相固定，所述的條形長連接板5的上部、條形短連接板8的上部與內插十字勁板7的上部呈同一水平面分布。

所述的外環隔板2位于主鋼管4的上端，所述的柱底板1與外環隔板2的規格相等，所述的鋼柱內插板6與外環隔板2中分別設有消泡孔15。

所述的主鋼管4外端壁設有三片呈均勻分布狀分布的連接板9，所述的條形短連接板8與連接板9呈垂直狀分布，所述的抗剪鍵3隨小鋼管10進行分布，所述的小鋼管10的數量與抗剪鋼管11的數量相等。

所述的主鋼管4頂端的外壁設有吊裝耳板16。

所述的連接板9的板厚為36mm，所述的條形長連接板5與條形短連接板8的板厚分別為50mm。
