本實用新型屬于建材材料工業中的制磚機械的技術領域，涉及路面磚的壓磚生產機械。更具體地，本實用新型涉及一種布料顏色不同的二次布料裝置。

背景技術：

目前，在新型墻體磚的領域，墻材壓磚機采用一次布料的方式生產墻體磚，只能實現一次布料，若是需要生產彩色道路磚，一種方式是在原材料中添加染色原料，使原料全部染成彩色的方式，生產出彩色的道路磚；由于彩色染料成本較高，故將原料全部染色再采用一次布料的方式，加大了道路磚的成本，加重客戶的負擔，不利用產品推廣；另一種方式是在現有前后布料的基礎上增加左右的二次布料，但是墻材壓磚機左右柱距大，前后柱距小，只能實現前后方向安裝布料裝置，若采用左右方向二次布料，則需要更換專門生產彩色道路磚的、具備交叉二次布料的功能的設備，需要的投資較大。

技術實現要素：

本實用新型提供一種二次布料裝置，其目的是用前后二次布料的方式，形成僅上層具有顏色的彩色路面磚，滿足客戶對二次布料的需求。

為了實現上述目的，本實用新型采取的技術方案為：

本實用新型的二次布料裝置，包括一次布料機構、二次布料機構，所述的二次布料裝置通過底座架與壓機的浮動框連接在一起，可隨浮動框一起上升、下降；所述的二次布料機構設置二次布料料斗、二次布料料斗升降氣缸，所述的二次布料料斗安裝在料斗支架上；所述的料斗支架通過支架與所述的底座架連接在一起；所述的二次布料料斗升降氣缸控制二次布料料斗上升與下降。

所述的二次布料機構設置為二次布料料斗的上升、下降起到導向作用的導向柱。

所述的二次布料機構設置控制二次布料料斗門打開或關閉的二次布料料斗門氣缸。

所述的二次布料機構設置右壓輪、導向輪、左壓輪及V型導輪；所述的右壓輪和導向輪固定在右導輪支架上；所述的左壓輪與V型導輪固定在左導輪支架上。

所述的右導輪支架與左導輪支架固定在底座架上；平導軌固定在右側板上，V型導軌固定在左側板上，右側板與左側板通過后橫梁與前橫梁連接在一起，形成一個滑動的框架。

所述的二次布料機構設置二次布料框，所述的二次布料框固定在后橫梁與前橫梁上。

所述的二次布料機構設置托架，所述的托架固定在底座架上。

所述的二次布料機構設置后排V輪支架、后排平輪支架、二次布料油缸和油缸支座；所述的后排V輪支架、后排平輪支架、左導輪支架、右導輪支架通過接坯平臺支架連接在一起；所述的二次布料油缸的前端連接在后橫梁上，后端連接在油缸支座上，油缸支座通過油缸座支架與座架連接在一起，形成一個外框架，二次布料油缸驅動二次布料框前后運動。

所述的二次布料機構設置平移氣缸、滑塊、導軌；所述的滑塊固定在接坯平臺上，所述的導軌固定在接坯平臺支架上；所述的平移氣缸前端固定在接坯平臺上，后端固定在接坯平臺支架上；所述的平移氣缸驅動接坯平臺前后移動。

為了實現與上述技術方案相同的發明目的，本實用新型還提供了以上所述的二次布料裝置的布料方式，其技術方案是：

磚坯成型過程中，二次布料料斗通過二次布料料斗升降氣缸控制進行上升動作，為夾磚器將磚坯放置在接坯平臺上留足夠的空間；

二次布料料斗上升到位后，接坯平臺通過平移氣缸控制進行前移動作，接坯平臺前移到位并且磚坯壓制成型完成后，夾磚器通過氣囊控制進行夾持磚坯動作，再通過夾磚器升降氣缸控制夾磚器進行上升動作；同時，通過一次布料斗氣缸控制一次布料斗門打開，將一次布料斗中的原料下到一次布料框中；

夾磚器上升到位后，一次布料油缸帶動一次布料滑動框、一次布料框、夾磚器向前移動到布料位置；同時，通過一次布料斗氣缸控制一次布料斗門關閉，停止下料；

一次布料框向前移動到布料位置時，一次布料框在模腔的正上方，夾磚器在接坯平臺的正上方；之后，浮動框上升進行一次布料，同時夾磚器夾持的磚坯通過氣囊控制，將磚坯放置接坯平臺上；

一次布料完成、并且放磚完畢后，一次布料油缸帶動一次布料滑動框、一次布料框、夾磚器向后移動；同時，接坯平臺通過平移氣缸控制進行后移動作；

接坯平臺后移到位后，可通過機器手或其它裝置對磚坯進行轉移疊垛，一次布料油缸帶動一次布料滑動框、一次布料框、夾磚器后移到位后，二次布料料斗通過二次布料料斗升降氣缸控制進行下降；

二次布料料斗下降到位后，此時，二次布料料斗在二次布料框的正上方，通過二次布料料斗門氣缸控制二次布料料斗門打開，將二次布料料斗中帶顏色的原料下到二次布料框中；

之后，二次布料油缸帶動二次布料框向前運動；向前到位后，浮動框上升進行二次布料；同時，通過二次布料料斗門氣缸控制二次布料料斗門關閉；二次布料完成后，二次布料油缸帶動二次布料框向后運動；

向后運動到位后，通過夾磚器升降氣缸控制進行夾磚器進行下降動作；

下降到位后，壓機進行磚坯壓制成型動作，磚坯成型后脫出模腔；

按上述過程循環，完成二次布料裝置的整個布料過程。

本實用新型采用上述技術方案，形成僅上層具有顏色的彩色路面磚，解決客戶對二次布料的需求，不僅不需要更換墻材壓磚機，而且不浪費原材料，最大限度的降低成本，提高用戶的產品多樣性，避免原材料浪費，產生較大經濟效益。

附圖說明

附圖所示內容及圖中標記簡要說明如下：

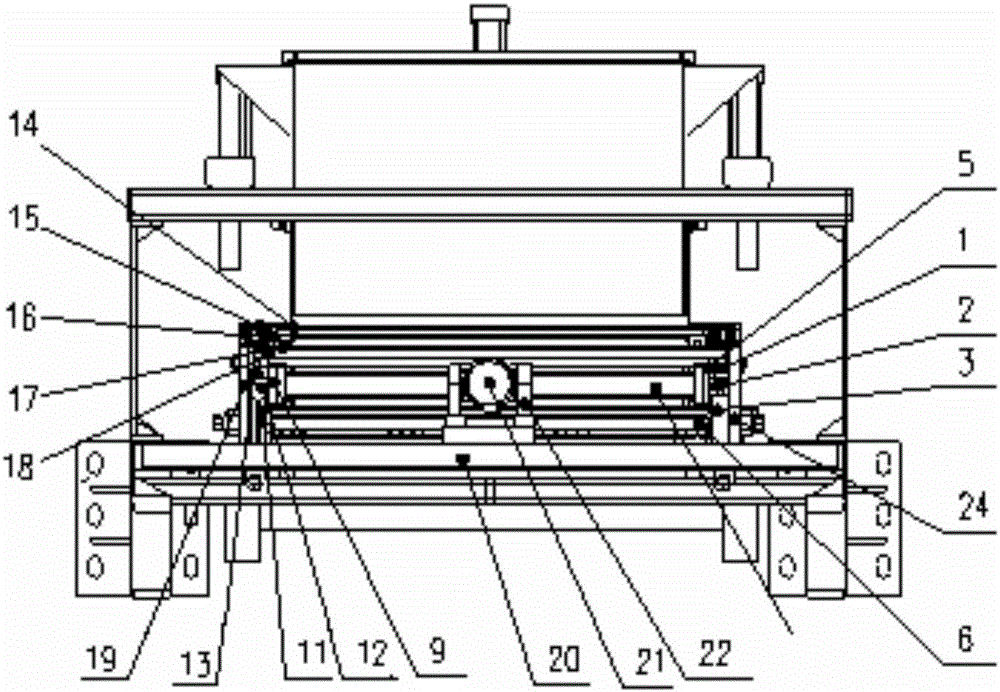

圖1是本實用新型的二次布料裝置的前視圖；

圖2是圖1所示二次布料裝置的后視圖；

圖3是圖1所示二次布料裝置軸側圖。

圖中序號：

1、右壓輪，2、平導軌，3、導向輪，4、右導輪支架，5、右側板，6、托架，7、前橫梁，8、二次布料框，9、左側板，10、左導輪支架，11、V型導輪，12、V型導軌，13、左壓輪，14，接坯平臺，15、平移氣缸，16、滑塊，17、導軌，18、接坯平臺支架，19、后排V輪支架，20、油缸座支架，21、二次布料油缸，22、油缸支座，23、后橫梁，24、后排平輪支架，25、二次布料料斗門氣缸，26、二次布料料斗，27、二次布料料斗門，28、二次布料料斗升降氣缸，29、導向柱，30、支架，31、底座架，32、料斗支架，33、浮動框，34、夾磚器升降氣缸，35、一次布料油缸，36、一次布料滑動框，37、一次布料斗，38、一次布料斗門，39、一次布料框，40、一次布料斗氣缸，41、氣囊，42、夾磚器。

具體實施方式

下面對照附圖，通過對實施例的描述，對本實用新型的具體實施方式作進一步詳細的說明，以幫助本領域的技術人員對本實用新型的發明構思、技術方案有更完整、準確和深入的理解。

在墻材壓磚機前后布料的基礎上，設計一種可二次布料裝置是符合實際需求的，可在不更換墻材壓磚機的情況下，采用前后二次布料的裝置生產彩色道路磚，可節約原料成本，降低客戶設備投資費用，增加產品多樣性，提高經濟效益。

如圖1至圖3所示本實用新型的結構，為一種二次布料裝置，包括一次布料機構、二次布料機構，所述的二次布料裝置通過底座架31與壓機的浮動框33連接在一起，可隨浮動框33一起上升、下降。

為了解決現有技術存在的問題并克服其缺陷，實現用前后二次布料的方式，形成僅上層具有顏色的彩色路面磚，滿足客戶對二次布料的需求的發明目的，本實用新型采取的技術方案為：

如圖1至圖3所示，本實用新型的二次布料裝置，所述的二次布料機構設置二次布料料斗26、二次布料料斗升降氣缸28，所述的二次布料料斗26安裝在料斗支架32上；所述的料斗支架32通過支架30與所述的底座架31連接在一起；所述的二次布料料斗升降氣缸28控制二次布料料斗26上升與下降。

安裝在壓機后的一次布料車，先進行一次布料，一次布料為普通原料，布料深度較深，一次布料的同時，通過可升降的夾磚器將成型的磚坯放置到二次布料裝置上的接坯平臺，接坯平臺通過氣缸控制將磚坯移走，之后二次布料料斗下降，下降到二次布料框的上方，二次布料框前移進行二次布料，二次布料原料為彩色原料，以較淺布料深度將彩色原料布到模腔的上方，布料完成后，壓機進行壓制，磚坯成型后脫出模型進行下一個循環。

這樣形成僅上層具有顏色的彩色路面磚，解決客戶對二次布料的需求，不僅不需要更換墻材壓磚機，而且不浪費原材料，最大限度的降低成本，提高用戶的產品多樣性，避免原材料浪費，產生較大經濟效益。

本實用新型的具體結構如下：

所述的二次布料機構設置為二次布料料斗26的上升、下降起到導向作用的導向柱29。

所述的二次布料機構設置控制二次布料料斗門27打開或關閉的二次布料料斗門氣缸25。

所述的二次布料機構設置右壓輪1、導向輪3、左壓輪13及V型導輪11；所述的右壓輪1和導向輪3固定在右導輪支架4上；所述的左壓輪13與V型導輪11固定在左導輪支架10上。

所述的右導輪支架4與左導輪支架10固定在底座架31上；平導軌2固定在右側板5上，V型導軌12固定在左側板9上，右側板5與左側板9通過后橫梁23與前橫梁7連接在一起，形成一個滑動的框架。

所述的二次布料機構設置二次布料框8，所述的二次布料框8固定在后橫梁23與前橫梁7上；

所述的二次布料機構設置托架6，所述的托架6固定在底座架31上，

所述的二次布料機構設置后排V輪支架19、后排平輪支架24、二次布料油缸21和油缸支座22；所述的后排V輪支架19、后排平輪支架24、左導輪支架10、右導輪支架4通過接坯平臺支架18連接在一起；所述的二次布料油缸21的前端連接在后橫梁23上，后端連接在油缸支座22上，油缸支座22通過油缸座支架20與座架31連接在一起，形成一個外框架，二次布料油缸21驅動二次布料框8前后運動。

所述的二次布料機構設置平移氣缸15、滑塊16、導軌17；所述的滑塊16固定在接坯平臺14上，所述的導軌17固定在接坯平臺支架18上；所述的平移氣缸15前端固定在接坯平臺14上，后端固定在接坯平臺支架18上；所述的平移氣缸15驅動接坯平臺14前后移動。

為了實現與上述技術方案相同的發明目的，本實用新型還提供了以上所述的二次布料裝置的布料方式，其技術方案是：

磚坯成型過程中，二次布料料斗26通過二次布料料斗升降氣缸28控制進行上升動作，為夾磚器42將磚坯放置在接坯平臺14上留足夠的空間；

二次布料料斗26上升到位后，接坯平臺14通過平移氣缸15控制進行前移動作，接坯平臺14前移到位并且磚坯壓制成型完成后，夾磚器42通過氣囊41控制進行夾持磚坯動作，再通過夾磚器升降氣缸34控制夾磚器42進行上升動作；同時，通過一次布料斗氣缸40控制一次布料斗門38打開，將一次布料斗37中的原料下到一次布料框39中；

夾磚器42上升到位后，一次布料油缸35帶動一次布料滑動框36、一次布料框39、夾磚器42向前移動到布料位置；同時，通過一次布料斗氣缸40控制一次布料斗門38關閉，停止下料；

一次布料框39向前移動到布料位置時，一次布料框39在模腔的正上方，夾磚器42在接坯平臺14的正上方；之后，浮動框33上升進行一次布料，同時，夾磚器42夾持的磚坯通過氣囊41控制，將磚坯放置接坯平臺14上；

一次布料完成、并且放磚完畢后，一次布料油缸35帶動一次布料滑動框36、一次布料框39、夾磚器42向后移動；同時接坯平臺14通過平移氣缸15控制進行后移動作；

接坯平臺14后移到位后，可通過機器手或其它裝置對磚坯進行轉移疊垛，一次布料油缸35帶動一次布料滑動框36、一次布料框39、夾磚器42后移到位后，二次布料料斗26通過二次布料料斗升降氣缸28控制進行下降；

二次布料料斗26下降到位后，此時，二次布料料斗26在二次布料框8的正上方，通過二次布料料斗門氣缸25控制二次布料料斗門27打開，將二次布料料斗26中帶顏色的原料下到二次布料框8中；

之后，二次布料油缸21帶動二次布料框8向前運動；向前到位后，浮動框33上升進行二次布料；同時，通過二次布料料斗門氣缸25控制二次布料料斗門27關閉；二次布料完成后，二次布料油缸21帶動二次布料框8向后運動；

向后運動到位后，通過夾磚器升降氣缸34控制進行夾磚器42進行下降動作；

下降到位后，壓機進行磚坯壓制成型動作，磚坯成型后脫出模腔；

按上述過程循環，完成二次布料裝置的整個布料過程。

上面結合附圖對本實用新型進行了示例性描述，顯然本實用新型具體實現并不受上述方式的限制，只要采用了本實用新型的方法構思和技術方案進行的各種非實質性的改進，或未經改進將本實用新型的構思和技術方案直接應用于其它場合的，均在本實用新型的保護范圍之內。
