本實用新型涉及模具技術領域，具體為一種拆卸方便的路沿石模具。

背景技術：

現在建設道路，一般都將道路分隔為車行區、人行區和綠化區，在車形區和人行區之間設置連續的路沿石，一般人行區的高度高于車行區路面，使得道路分隔有序，整齊劃一，增加美感，因?yàn)槁费厥幸欢ǜ叨?，也起到一定的安全隔離作用，同樣在人行區和綠化區之間或者車行區與綠化區之間也設置連續的路沿石，也增強了整齊度和美感度，另外也起到提醒人們不要踩踏綠化的作用，路沿石也在各種小區綠化、公園綠化中被廣泛使用，路沿石是通過模具批量生產的。

現有的路沿石模具在制造路沿石時，成型后的路沿石容易粘附在模具上，不方便拆卸，強行拆卸會導致路沿石的破損，生產效率低，生產質量差，而且，現有的路沿石表面容易積水，行人容易摔倒，存在一定的安全隱患。

技術實現要素：

本實用新型的目的在于提供一種拆卸方便的路沿石模具，具備生產質量高和生產效率高的優點，解決了模具拆卸不方便和生產后的路沿石安全性能低的問題。

為實現上述目的，本實用新型提供如下技術方案：一種拆卸方便的路沿石模具，包括底座，所述底座的頂部開設有兩個相對稱的滑槽，所述底座的頂部固定連接有呈U形狀的第一模具，所述第一模具的頂部開設有兩個相對稱的第一凹槽，所述底座的頂部還分別設置有第一夾緊板、第二夾緊板和呈U形狀的第二模具。

所述第二模具的頂部開設有兩個相對稱的第二凹槽，所述第二模具的底部固定連接有與滑槽相適配的第一滑塊，所述第一夾緊板和第二夾緊板的頂部分別開設有第三凹槽和第四凹槽，所述第一夾緊板和第二夾緊板的底部分別固定連接有第二滑塊和第三滑塊，且第二滑塊和第三滑塊均與滑槽相適配，所述第一模具、第二模具和第一夾緊板的一側面均活動連接有第一插桿。

所述第一模具和第二模具的頂部均設置有壓板，且第一夾緊板和第二夾緊板的頂部也設置有壓板，每個所述壓板的中部均開設有通孔，每個所述通孔的內部均設置有第二插桿，每個所述壓板的內表面均設置有呈波浪狀的防滑紋路，每個所述壓板的內表面均固定連接兩個相對稱的卡塊，每個所述卡塊均與每個第一凹槽、每個第二凹槽、每個第三凹槽和每個第四凹槽相適配。

優選的，所述第一滑塊和滑槽的數量均為兩個，且兩個第一滑塊之間的距離和兩個滑槽之間的距離相等。

優選的，每個所述卡塊的長度均小于每個第一凹槽、每個第二凹槽、每個第三凹槽和每個第四凹槽的長度。

優選的，每個所述滑槽的長度均與第二模具和第一夾緊板的總長度相等。

優選的，每個所述第二插桿均位于每個第一插桿的正上方，且每個第二插桿的底端均與每個第一插桿的外表面相接觸。

與現有技術相比，本實用新型的有益效果如下：

1、本實用新型通過設置有第一模具、第二模具、第一夾緊板、第二夾緊板、壓板、第一凹槽、第二凹槽、第三凹槽、第四凹槽、第一滑塊、第二滑塊、第三滑塊、卡塊和滑槽，保證了該模具的有效拆卸，有效的避免了路沿石粘附在模具上，拆卸更加方便，避免了路沿石的破損，達到了生產質量高和生產效率高的效果。

2、本實用新型通過設置有第一插桿、第二插桿、防滑紋路和通孔，能夠在路沿石的頂部和一側面分別開設排水通道，兩個排水通道相連通，有效的避免了路沿石表面積水，設置有防滑紋路，有效的避免了行人摔倒，從而有效的解決了模具拆卸不方便和生產后的路沿石安全性能低的問題。

附圖說明

圖1為本實用新型結構示意圖；

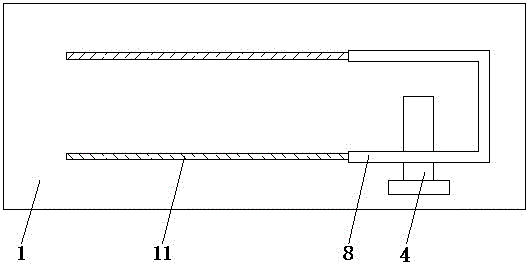

圖2為本實用新型滑槽結構示意圖；

圖3為本實用新型第二模具底部仰視圖；

圖4為本實用新型壓板結構示意圖；

圖5為本實用新型卡塊結構示意圖。

圖中：1底座、2第二模具、3第二凹槽、4第一插桿、5第一夾緊板、6第三凹槽、7第一凹槽、8第一模具、9第二夾緊板、10第四凹槽、11滑槽、12第一滑塊、13第二滑塊、14第三滑塊、15壓板、16第二插桿、17卡塊、18通孔、19防滑紋路。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-5，一種拆卸方便的路沿石模具，包括底座1，底座1的頂部開設有兩個相對稱的滑槽11，保證了第二模具2、第一夾緊板5和第二夾緊板9的有效使用，底座1的頂部固定連接有呈U形狀的第一模具8，第一模具8的頂部開設有兩個相對稱的第一凹槽7，保證了壓板15和第一模具8的有效扣合，底座1的頂部還分別設置有第一夾緊板5、第二夾緊板9和呈U形狀的第二模具2，能夠在第一模具8、第二模具2、第一夾緊板5和第二夾緊板9之間進行路沿石成型。

第二模具2的頂部開設有兩個相對稱的第二凹槽3，保證了壓板15和第二模具2的有效扣合，成型效果更好，第二模具2的底部固定連接有與滑槽11相適配的第一滑塊12，保證了第二模具2能夠有效的放置在滑槽11內，保證了該模具的靈活性，第一滑塊12和滑槽11的數量均為兩個，且兩個第一滑塊12之間的距離和兩個滑槽11之間的距離相等，保證了第二模具2底部的第一滑塊12能夠有效的放置在滑槽11內，每個滑槽11的長度均與第二模具2和第一夾緊板5的總長度相等，能夠?qū)M裝后的第二模具2、第一夾緊板5和第二夾緊板9的位置進行有效的限制，避免了第二模具2、第一夾緊板5和第二夾緊板9的滑動，成型效果更好，第一夾緊板5和第二夾緊板9的頂部分別開設有第三凹槽6和第四凹槽10，保證了壓板15能夠有效的扣合在第一夾緊板5和第二夾緊板9的頂部，組裝和拆卸更加方便，第一夾緊板5和第二夾緊板9的底部分別固定連接有第二滑塊13和第三滑塊14，且第二滑塊13和第三滑塊14均與滑槽11相適配，保證了第一夾緊板5和第二夾緊板9的靈活性，該模具的拆卸更加方便，第一模具8、第二模具2和第一夾緊板5的一側面均活動連接有第一插桿4，能夠?qū)β费厥M(jìn)行有效的鉆孔，有效的避免了路沿石的積水。

第一模具8和第二模具2的頂部均設置有壓板15，且第一夾緊板5和第二夾緊板9的頂部也設置有壓板15，能夠?qū)β费厥M(jìn)行有效的擠壓，成型效果更好，每個壓板15的中部均開設有通孔18，每個通孔18的內部均設置有第二插桿16，保證了第二插桿16的靈活性，每個第二插桿16均位于每個第一插桿4的正上方，且每個第二插桿16的底端均與每個第一插桿4的外表面相接觸，第一插桿4和第二插桿16能夠在路沿石的頂部和側面分別開設排水通道，保證了兩個排水通道的相連通，保證了路沿石的有效排水，避免了路沿石頂部積水，避免了行人因積水而摔倒，安全性能更高，每個壓板15的內表面均設置有呈波浪狀的防滑紋路19，有效的避免了行人的摔倒，安全性能更低，每個壓板15的內表面均固定連接兩個相對稱的卡塊17，每個卡塊17均與每個第一凹槽7、每個第二凹槽3、每個第三凹槽6和每個第四凹槽10相適配，保證了第一模具8、第二模具2、第一夾緊板5、第二夾緊板9和壓板15的有效扣合，保證了路沿石的有效成型，同時保證了該模具的有效拆卸，拆卸更加方便，有效的避免了強行拆卸損壞路沿石的現象，每個卡塊17的長度均小于每個第一凹槽7、每個第二凹槽3、每個第三凹槽6和每個第四凹槽10的長度，保證了卡塊17能夠與第一凹槽7、每個第二凹槽3、每個第三凹槽6和每個第四凹槽10進行有效的扣合，保證了該模具的有效組裝和拆卸，靈活性能更好，有效的避免了路沿石粘附在模具上，拆卸更加方便，生產質量更高，生產效率更高。

綜上所述：該拆卸方便的路沿石模具，通過設置有第一模具8、第二模具2、第一夾緊板5、第二夾緊板9、壓板15、第一凹槽7、第二凹槽3、第三凹槽6、第四凹槽10、第一滑塊12、第二滑塊13、第三滑塊14、卡塊17和滑槽11，保證了該模具的有效拆卸，有效的避免了路沿石粘附在模具上，拆卸更加方便，避免了路沿石的破損，達到了生產質量高和生產效率高的效果，通過設置有第一插桿4、第二插桿16、防滑紋路19和通孔18，能夠在路沿石的頂部和一側面分別開設排水通道，兩個排水通道相連通，有效的避免了路沿石表面積水，設置有防滑紋路19，有效的避免了行人摔倒，從而有效的解決了模具拆卸不方便和生產后的路沿石安全性能低的問題。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
