本實用新型涉及混凝土構件養護設備技術領域，尤其涉及一種智能電磁加熱預制混凝土構件養護模臺。

背景技術：

為了提高勞動生產率，保障建筑的整體質量，降低成本，降低物耗、能耗，近年來國家大力推進建筑產業化，裝配式建筑的發展直接帶動了裝配式預制混凝土構件（PC構件）產業的發展，PC構件需要在養護室進行養護，現有的養護室整體處于同一溫度范圍，無法根據PC構件要求差異化養護，若小批量的PC構件進入養護室，養護前升溫室和降溫室也要運行，三室同時運行會造成能源浪費；如果采用太陽能養護室養護時，若出現陰雨天氣會造成溫度驟降，引起混凝土開裂。因此有必要提供一種新的養護設備來解決上述技術問題。

技術實現要素：

本實用新型所解決的技術問題在于提供一種智能電磁加熱預制混凝土構件養護模臺。該養護模臺有效的解決了太陽能養護室的溫度不穩定、性能單一的問題，使太陽能養護系統具有更好的普適性、靈活性、可靠性。該養護模臺還可以更加方便的實現對小批量PC構件的差異化養護。

為解決上述技術問題，本實用新型采用如下技術方案：一種智能電磁加熱預制混凝土構件養護模臺，其特征在于：包括電腦中央控制器以及若干電磁加熱模臺，電磁加熱模臺與電腦中央控制器通過無線數據收發裝置連接；所述電磁加熱模臺包括模臺鋼板架、位于模臺鋼板架底部均勻排列的若干加熱模塊、位于模臺鋼板架側方的溫度控制器、位于位于模臺鋼板架與耐熱陶瓷之間的溫度傳感器，所述加熱模塊包括由上至下依次分布的耐熱陶瓷、電磁線圈、鋁箔反射膜、保溫板，所述溫度控制器包括防潮罩、電源接頭、功率控制電路、可編程控制器、無線數據收發裝置、顯示屏。

進一步的，所述加熱模塊的數量根據模臺鋼板架的大小設置，加熱模塊之間采用并聯的方式連接，加熱模塊與模臺鋼板架之間利用磁吸塊或卡扣連接。

本實用新型利用電腦中央控制器智能化管理多個電磁加熱模臺，能夠保證PC構件的養護溫度，避免溫度驟降造成PC構件開裂和養護時間超工期；對于小批量的PC構件可以單獨加熱，減少浪費；在恒溫、大范圍的養護室內，可以調節單個電磁加熱模臺的溫度，滿足不同PC構件的差異化養護。電磁線圈價格便宜，能量轉化率高，加熱速度快，加熱溫度區間大，技術成熟，利用電磁線圈產生穿過模臺鋼板架的磁場渦流，磁場渦流使模臺鋼板架本身高速發熱，然后再加熱于模臺鋼板架上的PC構件。耐熱陶瓷起到均勻傳遞電磁波、使模臺鋼板架均勻升溫的效果，同時具有絕源的作用。鋁箔反射膜完全屏蔽電磁圈產生的電磁波，保溫板可以減少熱量的散失，提高能力轉化率。

附圖說明

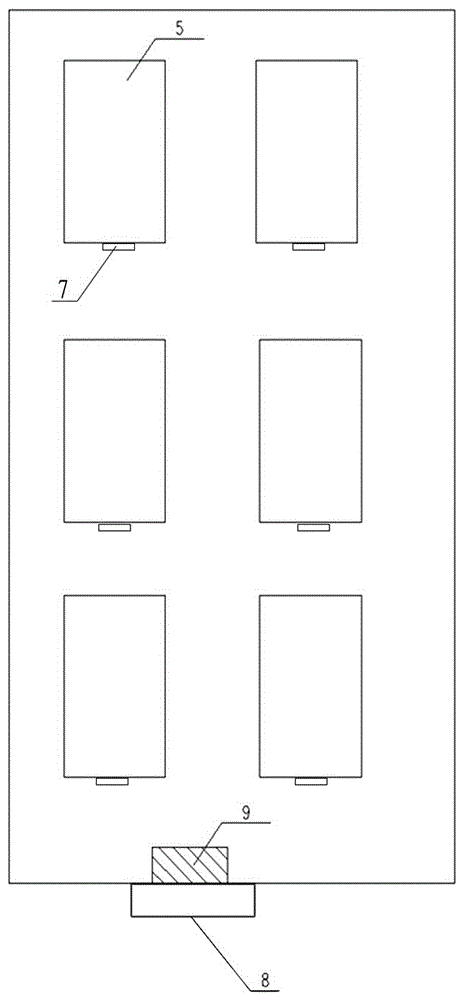

圖1為本實用新型所述智能電磁加熱預制混凝土構件養護模臺的結構示意圖。

圖2為本實用新型所述電磁加熱模臺的加熱模塊分布示意圖。

圖3為本實用新型所述電磁加熱模臺的截面示意圖。

圖中對應的部件名稱為：1耐熱陶瓷；2電磁線圈；3鋁箔反射膜；4保溫板；5模臺鋼板架；6溫度傳感器；7溫度控制器；8電腦中央控制器；9無線數據收發裝置。

具體實施方式

請參閱圖1至圖3所示，本實用新型提供一種智能電磁加熱預制混凝土構件養護模臺，包括電腦中央控制器8以及若干電磁加熱模臺，電磁加熱模臺與電腦中央控制器通過無線數據收發裝置9連接；所述電磁加熱模臺包括模臺鋼板架5、位于模臺鋼板架底部均勻排列的若干加熱模塊、位于模臺鋼板架側方的溫度控制器7、位于位于模臺鋼板架與耐熱陶瓷之間的溫度傳感器6，所述加熱模塊包括由上至下依次分布的耐熱陶瓷1、電磁線圈2、鋁箔反射膜3、保溫板4，所述溫度控制器包括防潮罩、電源接頭、功率控制電路、可編程控制器、無線數據收發裝置、顯示屏。所述加熱模塊的數量根據模臺鋼板架的大小設置，加熱模塊之間采用并聯的方式連接，加熱模塊與模臺鋼板架之間利用磁吸塊或卡扣連接。

在具體實施過程中，通過電腦中央控制器8集中控制多個電磁加熱模臺，電腦中央控制器利用無線數據收發裝置9接收溫度控制器7反饋的數據并向模臺鋼板架側方的溫度控制器7發出指令，溫度控制器7接收到指令后，利用可編程控制器和功率控制電路調整加熱模塊的電磁線圈2的啟停及功率大小，實現對每個電磁加熱模臺表面溫度的精確控制。電磁加熱模臺的每個加熱模塊與溫度控制器7電路為并聯連接，若個別加熱模塊損壞，不影響電磁加熱模臺正常加熱。為了便于個別加熱模塊的維修更換，加熱模塊與模臺鋼板架之間采用磁吸塊或卡扣式快速連接方式。本實用新型智能電磁加熱預制混凝土構件養護模臺可以作為現有太陽能養護系統的補充加熱部分，使太陽能養護系統具有更好的普適性、靈活性、可靠性。

以上所述，僅是本實用新型的最佳實施例而已，并非對本實用新型作任何形式上的限制，任何熟悉本領域的技術人員，在不脫離本實用新型技術方案范圍情況下，利用上述揭示的方法內容對本實用新型技術方案做出許多可能的變動和修飾，均屬于權利要求書保護的范圍。
