本發明涉及一種垂直循環機械停車設備載車板尋址的技術領域，特別涉及一種利用二進制方式編碼的絕對地址用于垂直循環機械停車設備載車板尋址檢測識別裝置。

背景技術：

隨著汽車工業的蓬勃發展，私人汽車大量進入家庭，隨之停車位緊張普遍存在，因此機械式停車設備行業蓬勃發展。停車設備廣泛用于小區、車站、商場、機場及各類企事業單位等人流集中的地方。停車設備在大城市空間越來越緊張，傳統的升降橫移類停車設備仍然無法徹底解決停車難問題，垂直循環類停車設備越來越多的進入視線，垂直循環停車設備以節省占地面積，充分利用有限空間，容車量大，相對造價低，使用方便，操作簡單，故障率低，可靠，安全，可預約存取車，綠色環保，可利用車庫外形的空隙進行綠化，使車庫變成一個綠化體，有利于美化城市環境等優勢被用戶廣泛采用。

垂直循環停車設備由于其載車板固定在鏈條上循環運行的特點造成無法在載車板上布置隨行電纜，無法像升降橫移設備通過對每個載車板定位進行編碼識別，傳統的垂直循環機械停車設備采用的是在每個車位上裝一個撞塊，行程開關排列安裝于底層鋼結構上，每個撞塊對應不同的限位開關，因此需要每車位在地面層設置一個對應的限位開關，開關多、撞塊多，為了避免誤動作需要相互錯開避免相互干擾，需要占用空間大，調整較麻煩。這是本申請需在著重改善的地方。

技術實現要素：

本發明所要解決的技術問題是要提供一種簡單實用，降低故障率的垂直循環機械停車設備載車板尋址檢測識別裝置。

為了解決以上的技術問題，本發明提供了一種垂直循環機械停車設備載車板尋址檢測識別裝置，垂直循環機械停車設備每個載車板上安裝一固定軸，每個載車板按照二進制方式編碼形成尋址地址，固定軸上固裝檢測車位到位信號的環狀感應塊和按尋址地址排列的環狀感應塊，停車設備下方的鋼結構上安裝對載車板上環狀感應塊進行對應檢測的槽型光電開關，每個槽型光電開關與PLC輸入端連接，PLC輸出端與驅動電機的接觸器連接，PLC根據輸入信號辨別車位并輸出信號控制驅動電機動作。

所述每個載車板按照二進制方式編碼形成尋址地址，為二進制編碼為1處安裝有環狀感應塊。通過環狀感應塊的有和無來對應二進制中的1和0。

本發明的優越功效在于：

1） 用于載車板尋址開關數量較傳統開關數量降低50%-80%，車位數越多效果越明顯；

2） 開關數量的減少降低了設備故障的發生率。

附圖說明

構成本申請的一部分的說明書附圖用來提供對本發明的進一步理解，本發明的示意性實施例及其說明用于解釋本發明，并不構成對本發明的不當限定。在附圖中：

圖1為本發明的結構示意圖；

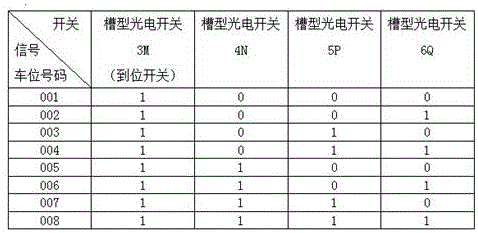

圖2為本發明八車位的三位二進制編碼表；

圖3為本發明第6車位到位時環狀感應塊的示意圖；

圖4為本發明第4車位到位時環狀感應塊的示意圖；

圖5為本發明第2車位到位時環狀感應塊的示意圖；

圖中標號說明

1—固定軸； 2—環狀感應塊A；

3—槽型光電開關M； 4—槽型光電開關N；

5—槽型光電開關P； 6—槽型光電開關Q;

7—環狀感應塊B。

具體實施方式

以下結合附圖對本發明的實施例進行詳細說明，但是本發明可以由權利要求限定和覆蓋的多種不同方式實施。

下面結合附圖詳細說明本發明的實施例。

圖1示出了本發明實施例的結構示意圖。如圖1所示，本發明提供了一種垂直循環機械停車設備載車板尋址檢測識別裝置，垂直循環機械停車設備每個載車板上安裝一個固定軸1，每個載車板按照二進制方式編碼形成尋址地址，固定軸1上固裝檢測車位到位信號的環狀感應塊7B和按尋址地址排列的環狀感應塊2A，停車設備下方的鋼結構上安裝對載車板上環狀感應塊進行對應檢測的槽型光電開關3M、4N、5P、6Q，每個槽型光電開關3M、4N、5P、6Q與PLC輸入端連接，PLC輸出端與驅動電機的接觸器連接，PLC根據輸入信號辨別車位并輸出信號控制驅動電機動作。

所述每個載車板按照二進制方式編碼形成尋址地址，為二進制編碼為1處安裝有環狀感應塊2A。通過環狀感應塊的有和無來對應二進制中的1和0。

本發明以八車位的垂直循環機械停車設備為例，傳統八車位垂直循環停車設備用于計數的行程開關數量為8個。本發明在每個載車板上安裝固定軸，在固定軸上用定位銷釘固定1-4個尋址用的環狀感應塊，其中三塊感應塊2A根據八塊載車板的不同號碼按照二進制規律排列；另一塊感應塊7B固定在每塊載車板上的同一位置，用于觸發到位信號。

圖1中，槽型光電開關3M是用于檢測車位是否到位即是否安全落地的檢測開關；4N、5P、6Q為載車板車位二進制編碼尋址用的槽型光電開關，根據得到的不同信號1和0組合來得到該載車板的尋址地址。其中，八車位的三位二進制編碼方式如圖2所示。

圖3示出了本發明第6車位到位時環狀感應塊的示意圖。如圖3所示，第6車位上安裝的觸發裝置排列著三個感應塊，當車位到位時槽型光電開關3M、槽型光電開關4N和槽型光電開關6Q接收到感應信號，槽型光電開關5P未接收到感應信號，此時PLC得到載車板編碼地址為101，代表為第6個車位。若此時輸入的停(取)車位號碼為006，此時PLC輸出信號控制接觸器動作，使驅動電機停止，006車位停止在地面上。若輸入的停(取)車位號碼為非006，PLC將不輸出信號，驅動電機將繼續運行，直至所輸入的車位號對應的載車板編碼地址到位，PLC才輸出信號控制驅動電機停止運行。

圖4示出了本發明第4車位到位時環狀感應塊的示意圖。第4車位上安裝著三塊感應塊，當車位到位時槽型光電開關3M、槽型光電開關5P、槽型光電開關6Q接收到感應信號，槽型光電開關4N未接收到感應信號，此時PLC得到載車板編碼地址為011，代表為第4個車位。此時PLC得到輸入信號011，若輸入車位號碼為004，PLC輸出信號控制接觸器動作，使驅動電機停止，004車位停止在地面上。

圖5示出了本發明第2車位到位時環狀感應塊的示意圖。第2車位上安裝著兩塊感應塊，當車位到位時槽型光電開關3M、槽型光電開關6Q接收到感應信號，槽型光電開關4N、5P未接收到感應信號，此時PLC得到載車板編碼地址為001，代表為第2個車位。此時PLC得到輸入信號001，若輸入車位號碼為002，PLC輸出信號控制接觸器動作，使驅動電機停止，002車位停止在地面上。

若輸入其他車位號，PLC以同樣的檢測方式檢測到位車位，直至相應載車板到位使PLC得到相應輸入信號，方才輸出控制信號使驅動電機停止運轉。

以上所述僅為本發明的優先實施例而已，并不用于限制本發明，對于本領域的技術人員來說，本發明可以有各種更改和變化。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
