本發明涉及鋼結構冷卻塔技術領域，特別涉及一種鋼結構冷卻塔的提升安裝方法。

背景技術：

鋼結構冷卻塔具有綜合造價低、施工周期短、抗震性能突出、基礎工程量少一級可循環利用等優點，越來越受到了工程界和業主單位的青睞，預計未來幾年會得到大量的應用。

目前鋼結構冷卻塔的安裝方法通常采用正裝散吊方法，所謂正裝散吊為：先安裝冷卻塔的底層鋼結構，然后依次向上組裝其他層的鋼結構，最終形成冷卻塔。在組裝過程中，隨著組裝高度越高，所需塔吊的跨度越大。跨度大的塔架附著和拆除均比較困難，安裝效率比較低。

并且，操作人員需要高空作業完成相鄰兩層的連接，施工安全風險大，安全措施費用相應也比較高。鋼結構的連接通常使用焊接方式連接，但是受高空作業空間限制，不利于焊接施工，焊接效率比較低，并且焊接質量也難于控制，進而導致鋼結構冷卻塔的組裝效率進一步降低，且冷卻塔的組裝質量不容易控制。

因此，如何提高鋼結構冷卻塔的安裝效率和組裝質量，是本領域內技術人員亟待解決的技術問題。

技術實現要素：

為解決上述技術問題，本發明提供一種鋼結構冷卻塔的提升安裝方法，該安裝方法具體如下：

預先將鋼結構冷卻塔分為至少兩層鋼結構；

安裝時，自上而下依次連接組裝各層鋼結構，并且每連接完成一層鋼結構或者幾層鋼結構后，利用提升設備將組裝完成的冷卻塔段整體提升至預定高度，以便給還未安裝的鋼結構層提供安裝空間，直至完成最底層鋼結構與基礎連接；其中，所述提升設備與所述組裝完成的冷卻塔段的連接點位于下層鋼結構。

與現有技術從下向上依次安裝鋼結構形成冷卻塔相比，本發明中的鋼結構冷卻塔采用倒裝的安裝順序，先安裝頂層然后在將組裝后的鋼結構冷卻塔段進行整體提升，然后再安裝下層鋼結構，然后再提升，然后重復以上步驟，直至完成底層鋼結構后，將底層鋼結構與基礎連接。并且提升設備始終連接于已組裝完成的冷卻塔段的下層鋼結構上。

這樣，每層鋼結構的組裝和相鄰兩層鋼結構之間的連接均可以在較低位置完成，即可以采用跨度較小的頂升設備20即可滿足冷卻塔的安裝，同時也降低了高空作業的風險和施工費用，地面施工增加了各鋼結構之間連接操作的靈活性，有利于提高焊接質量、組裝精度和組裝效率。

可選的，安裝時具體步驟為：每次安裝一層鋼結構后，利用提升設備將組裝完成的冷卻塔段整體提升至預定高度。

可選的，頂層鋼結構于地面完成組裝并提升后，其他層鋼結構按以下方法進行安裝：

在冷卻塔所處位置的地面完成第N層鋼結構的組裝，然后將組裝完成的前N-1層支撐于所述第N層鋼結構，解除所述提升設備與第N-1層的連接，將所述提升設備與所述第N層鋼結構連接，并整體提升前N層鋼結構；其中N大于等于2。

可選的，在所述前N-1層鋼結構支撐于所述第N層鋼結構之后，進行提升之前，還進行以下步驟：連接固定第N-1層鋼結構和第N層鋼結構。

可選的，各層鋼結構底部加強環位置還設置臨時桿或者/和臨時球結構，以便提升時與所述提升設備連接，在解除所述提升設備與該層鋼結構的連接后，拆除所述臨時桿或者/和臨時球結構。

可選的，第N層鋼結構于地面組裝時，先不安裝與提升設備干涉的部分桿件，當其與提升設備解除連接后，再安裝上述與所述提升設備干涉的部分桿件。

可選的，在進行安裝鋼結構冷卻塔之前，還進行以下步驟：以鋼結構冷卻塔的水平投影的中心為基準，預先設置若干徑向延伸的軌道，所述提升設備設于相應所述軌道上。

可選的，在進行安裝鋼結構冷卻塔之前，還進行以下步驟：在鋼結構冷卻塔安裝工位的周向還設置有吊車行走軌道。

可選的，當最底層鋼結構與基礎連接后，卸載各所述提升設備并拆卸其與鋼結構的連接點，并且補裝最底層與所述提升設備的干涉桿件

附圖說明

圖1為本發明所提供的一種具體實施例中鋼結構冷卻塔的提升安裝方法的流程圖；

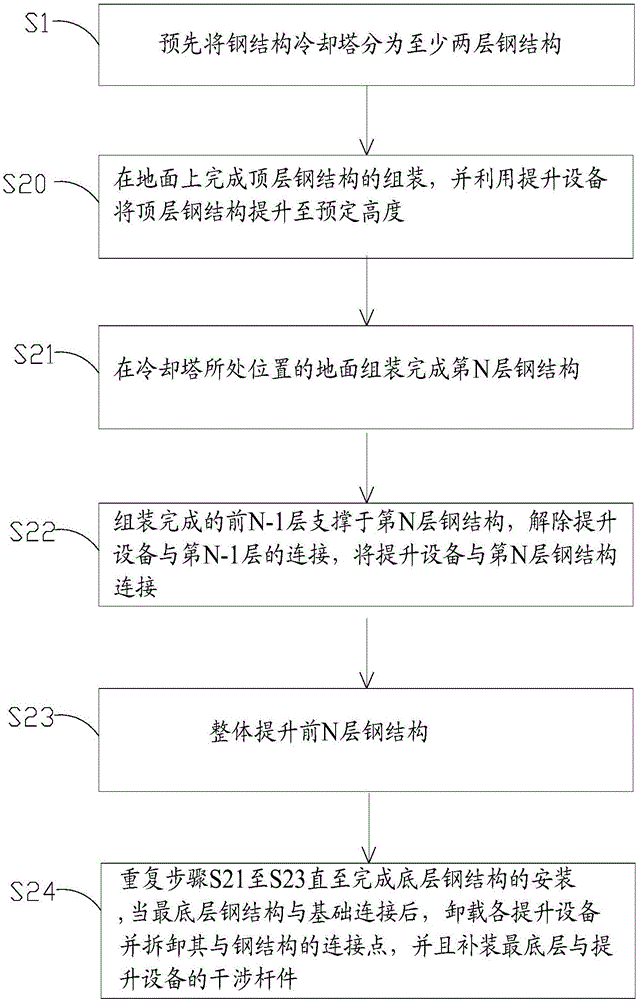

圖2為本發明所提供的另一種具體實施例中鋼結構冷卻塔的提升安裝方法的流程圖；

圖3為本發明所提供的一種具體實施例中鋼結構冷卻塔的組裝示意圖。

其中，圖3中：

頂層鋼結構11、中間層鋼結構12、中間層鋼結構13、中間層鋼結構14、中間層鋼結構15、底層鋼結構16、提升設備20。

具體實施方式

為了使本領域的技術人員更好地理解本發明的技術方案，下面結合附圖和具體實施例對本發明作進一步的詳細說明。

請參考圖1至圖3，圖1為本發明所提供的一種具體實施例中鋼結構冷卻塔的提升安裝方法的流程圖；圖2為本發明所提供的另一種具體實施例中鋼結構冷卻塔的提升安裝方法的流程圖；圖3為本發明所提供的一種具體實施例中鋼結構冷卻塔的組裝示意圖。

本發明提供了一種鋼結構冷卻塔的提升安裝方法，該方法具體如下：

S1、預先將鋼結構冷卻塔分為至少兩層鋼結構；

鋼結構冷卻塔層數的劃分可以根據冷卻塔的高度以及具體結構劃分。

S2、安裝時，自上而下依次連接組裝各層鋼結構，并且每連接完成一層鋼結構或者幾層鋼結構后，利用提升設備20將組裝完成的冷卻塔段整體提升至預定高度，以便給還未安裝的鋼結構層提供安裝空間，直至完成最底層鋼結構與基礎連接；其中，提升設備20與組裝完成的冷卻塔段的連接點位于下層鋼結構。

也就是說，本發明采用倒裝安裝方法，先組裝鋼結構冷卻塔的頂部鋼結構，然后自上而下依次完成其他各層鋼結構的組裝，在組裝過程中，可以選擇組裝完一層鋼結構后，將組裝完成的冷卻塔段進行提升至預定高度，也可以選擇，組裝完兩層或者更多層后再將組裝完成的冷卻塔段進行提升至預定高度。提升的預定高度，也相應決定了能夠安裝于已完成組裝的冷卻塔分段下方的鋼結構的層數。

在完成最后一層鋼結構(即底層鋼結構)后安裝支撐部件，以將底層鋼結構通過支撐部件支撐于基礎上。

與現有技術從下向上依次安裝鋼結構形成冷卻塔相比，本發明中的鋼結構冷卻塔采用倒裝的安裝順序，先安裝頂層然后在將組裝后的鋼結構冷卻塔段進行整體提升，然后再安裝下層鋼結構，然后再提升，然后重復以上步驟，直至完成底層鋼結構后，將底層鋼結構與基礎連接。并且提升設備20始終連接于已組裝完成的冷卻塔段的下層鋼結構上。

這樣，每層鋼結構的組裝和相鄰兩層鋼結構之間的連接均可以在較低位置完成，即可以采用跨度較小的頂升設備20即可滿足冷卻塔的安裝，同時也降低了高空作業的風險和施工費用，地面施工增加了各鋼結構之間連接操作的靈活性，有利于提高焊接質量、組裝精度和組裝效率。

正如上文所述，在鋼結構冷卻塔安裝時可以選擇每安裝一層鋼結構后，就利用提升設備20將組裝完的冷卻塔段整體提升至預定高度。

步驟S2具體可以為：

S20、在地面上完成頂層鋼結構的組裝，并利用提升設備20將頂層鋼結構提升至預定高度；

S21、在冷卻塔所處位置的地面組裝完成第N層鋼結構；

此時，位于第N層鋼結構之上的前N-1層鋼結構已完成組裝，并且被提升至預定高度。第N層鋼結構在已組裝完成的冷卻塔段的下方進行組裝。此時，冷卻塔段提升的預定高度可以大約為一層鋼結構的高度。

利用吊車將組成第N層鋼結構的各桿件吊裝至組裝位置，為了方便吊車的運行，在進行安裝鋼結構冷卻塔之前，還進行以下步驟：在鋼結構冷卻塔安裝工位的周向還設置有吊車行走軌道。第N層鋼結構組裝后為環狀，故吊車行走軌道也可以設置為環狀，有利于吊車按照預先設定的軌道將桿件放置于預定位置，增加了施工的便利和施工效率。

S22、組裝完成的前N-1層支撐于第N層鋼結構，解除提升設備20與第N-1層的連接，將提升設備20與第N層鋼結構連接；

第N-1層鋼結構可以通過提升設備20慢慢降低高度并支撐于第N層鋼結構上。同時可以連接固定第N-1層鋼結構和第N層鋼結構。

S23、整體提升前N層鋼結構；

也就是說，利用提升設備20提升N層鋼結構組裝的冷卻塔段。

請參考圖3，圖3中示出了六個冷卻塔段的安裝方式，其中先利用提升設備20提升頂層鋼結構11，然后再依次提升中間層鋼結構12、中間層鋼結構13、中間層鋼結構14、中間層鋼結構15和底層鋼結構16。

提升設備20可以為周向均勻分布的多個提升架，提升架的提升動力可以來源于液壓系統。

眾所周知，鋼結構冷卻塔的外形大多數為雙曲線狀，故每一層鋼結構于水平面的投影直徑不相同，這樣組裝完成的冷卻塔段的重心位置也相應不同。為了能夠?qū)崿F(xiàn)組裝完的冷卻塔段的穩定提升，本文還進行了以下設計。

在一種具體實施方式中，在進行安裝鋼結構冷卻塔之前，還進行以下步驟：以鋼結構冷卻塔的水平投影的中心為基準，預先設置若干徑向延伸的軌道，提升設備20設于相應軌道上。

也就是說，提升設備20能夠沿軌道相對向內或者向外移動，以便根據所要提升的冷卻塔段選擇合適的位置進行穩定提升，增加冷卻塔組裝的安全性。

也就是說，鋼結構層在與提升設備20進行連接時，可能有部分桿件與提升設備20發生干涉，為了能夠?qū)崿F(xiàn)提升設備20與鋼結構層的可靠連接，當該層鋼結構于地面組裝時，可以先選擇不組裝這些與提升設備20干涉的部分桿件，當其與提升設備20解除連接后，再安裝上述與所述提升設備20干涉的部分桿件。

也就是說，當?shù)贜層鋼結構支撐于第N-1層鋼結構并解除與提升設備20的連接后，再將這些桿件補裝于第N層鋼結構上。

對于最底層鋼結構而言，當利用支撐件將最底層鋼結構與基礎連接固定后，卸載各所述提升設備20并拆卸其與鋼結構的連接點，并且補裝最底層與所述提升設備20的干涉桿件。

當然，為了提升設備20與鋼結構連接的可靠性，還需要在鋼結構上增加與提升設備20配合的連接結構。

在一種具體實施方式中，各層鋼結構底部加強環位置還設置臨時桿或者/和臨時球結構，以便提升時與所述提升設備20連接，在解除提升設備20與該層鋼結構的連接后，拆除臨時桿或者/和臨時球結構。

S24、重復步驟S21至S23直至完成底層鋼結構的安裝；當最底層鋼結構與基礎連接后，卸載各所述提升設備20并拆卸其與鋼結構的連接點，并且補裝最底層與所述提升設備20的干涉桿件。

對于提升設備20的具體結構，以及提升設備20與鋼結構的連接結構，本文不做具體描述，只要能夠?qū)崿F(xiàn)冷卻塔段的可靠提升即可。
