本發明涉及園林建筑工具,具體涉及一種園林建筑用腳手架。
背景技術:
目前在建筑過程中,普遍應用一種門式腳手架,其外型好象“門”字,在門式腳手架的兩個立柱上有安裝卡扣,每個立柱上安裝有兩個卡扣,使用時將每一層的每兩個門式腳手架通過卡扣交叉式連接,而上下腳手架安裝方式是通過在上端腳手架底端插入到下端腳手架的頂端。
如專利號為CN200720093163.4的中國發明專利,該專利提供了一種整體交叉支撐連接建筑施工門式腳手架,通過在門式腳手架的立柱中間有卡扣,上層與下層的門式腳手架的兩個卡扣安裝有交叉支撐桿,每一層的門式腳手架間通過卡扣安裝有橫支撐桿,上層與下層的門式腳手架之間安裝有連接棒,解決現有交叉連接門式腳手架如果遇到大風時,層與層之間很容易脫節倒塌的問題。
技術實現要素:
為解決以上問題,本發明通過以下技術方案實現:
一種園林建筑用腳手架,包括球狀連接體和設置在該連接體上的軸套,還包括立柱、緊固螺栓和套在立柱上的套蓋,所述軸套的頂部為圓臺狀且該圓臺的傾斜側面設有外螺紋,所述套蓋設有貫穿上下的圓臺狀通孔且該通孔內側壁設有與該外螺紋配合的內螺紋,所述套蓋的頂部沿徑向設有內凸緣,所述立柱的底部周圍還設有環形限位槽,所述軸套的底部對應設有螺紋孔,當立柱插入軸套底部時,利用緊固螺栓旋進螺紋孔并進入環形限位槽對立柱上下方向進行鎖死,再將套蓋旋進軸套頂部使得軸套抱死立柱。
所述緊固螺栓外端設計為環形把手,不僅有利于旋轉,而且為安全網繩提供了快速固定點。
所述立柱上還設有安裝橫向或縱向支撐桿的安裝孔。
可以根據不同方位的連接需要,軸套設計成不同角度與球狀連接體連接以便于四緯度快速連接。
為了進一步防止立柱與軸套軸向晃動,所述軸套的內側壁還設有環形卡槽,所述立柱上設有配合的環形凸起。
考慮到旋緊套蓋的過程方便受力,所述套蓋的周圍設計成類似于六角螺母的多個平面。
考慮到套蓋旋緊軸套對立柱進行抱死容易造成軸套的形變,所述軸套的套身頂部設有軸向間隙。
需要說明的是,安裝時,利用軸套與立柱底部活動連接,配合緊固螺栓實現軸套與立柱之間的軸向鎖死,同時還能保證其任意角度旋轉,當調節好角度后,旋緊套蓋,使得軸套抱緊立柱,解決了傳統腳手架容易脫落的問題,又解決了固定式連接無法變換組裝方向的技術問題。
有益效果
本發明提供一種建筑工地腳手架轉動連接機構,利用立柱、軸套、緊固螺栓和套蓋連接配合實現腳手架的鎖死和旋轉,既解決了傳統腳手架容易脫落的問題,又解決了固定式連接無法變換組裝方向的技術問題;本發明具有結構簡單,拆裝方便,調節靈活的優點,提高了腳手架應用效率。
附圖說明
圖1為腳手架立體結構示意圖;

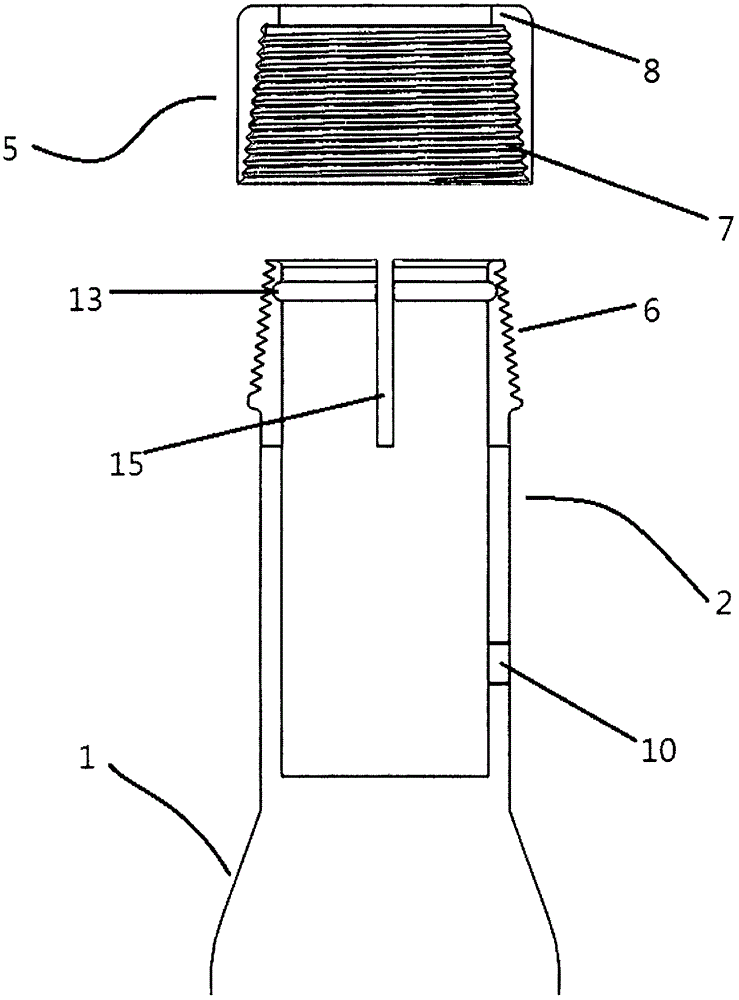

圖2為軸套結構剖視圖;
圖3為腳手架又一立體結構示意圖;
圖4為緊固螺栓結構示意圖。
附圖標記如下:
1:球狀連接體,2:軸套,3:立柱,4:緊固螺栓,5:套蓋,6:外螺紋,7:內螺紋,8:內凸緣,9:環形限位槽,10:螺紋孔,11:環形把手,12:安裝孔,13:環形卡槽,14:環形凸起,15:軸向間隙。
具體實施方式
下面結合附圖和實施例對本發明作進一步的詳細說明,應當理解,本發明的結構并不僅限于以下實施例:
實施例1
如圖1-4所示,一種園林建筑用腳手架,包括球狀連接體1和設置在該連接體上的軸套2,還包括立柱3、緊固螺栓4和套在立柱3上的套蓋5,所述軸套2的頂部為圓臺狀且該圓臺的傾斜側面設有外螺紋6,所述套蓋5設有貫穿上下的圓臺狀通孔且該通孔內側壁設有與該外螺紋配合的內螺紋7,所述套蓋5的頂部沿徑向設有內凸緣8,所述立柱3的底部周圍還設有環形限位槽9,所述軸套2的底部對應設有螺紋孔10,當立柱3插入軸套2底部時,利用緊固螺栓4旋進螺紋孔10并進入環形限位槽9對立柱3上下方向進行鎖死,再將套蓋5旋進軸套2頂部使得軸套2抱死立柱3。
進一步的,所述緊固螺栓4外端設計為環形把手11,不僅有利于旋轉,而且為安全網繩提供了快速固定點。
進一步的,為了靈活安裝腳手架,所述立柱3上還設有安裝橫向或縱向支撐桿的安裝孔12。
進一步的,可以根據不同方位的連接需要,軸套2設計成不同角度與球狀連接體1連接以便于四緯度快速連接,本實施例以上下兩個方向的軸套與球狀連接體連接為例。
較為優選的,為了進一步防止立柱3與軸套2軸向晃動,所述軸套2的內側壁還設有環形卡槽13,所述立柱3上設有配合的環形凸起14。
較為優選的,考慮到旋緊套蓋5的過程方便受力,所述套蓋5的周圍設計成類似于六角螺母的多個平面。
較為優選的,考慮到套蓋5旋緊軸套2對立柱3進行抱死容易造成軸套2的形變,所述軸套2的套身頂部設有軸向間隙15。
需要說明的是,安裝時,利用軸套與立柱底部活動連接,配合緊固螺栓實現軸套與立柱之間的軸向鎖死,同時還能保證其任意角度旋轉,當調節好角度后,旋緊套蓋,使得軸套抱緊立柱,解決了傳統腳手架容易脫落的問題,又解決了固定式連接無法變換組裝方向的技術問題。
本發明提供一種建筑工地腳手架轉動連接機構,利用立柱、軸套、緊固螺栓和套蓋連接配合實現腳手架的鎖死和旋轉,既解決了傳統腳手架容易脫落的問題,又解決了固定式連接無法變換組裝方向的技術問題;本發明具有結構簡單,拆裝方便,調節靈活的優點,提高了腳手架應用效率。
以上顯示和描述了本發明的基本原理和主要特征和本發明的優點。本領域的技術人應該了解,本發明不受上述實施例的限制,上述實施例和說明書中描述的只是說明本發明的原理,在不脫離本發明精神和范圍的前提下,本發明還會有各種變化和改進,這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等效物界定。
