本發明涉及腳手架設備技術領域，尤其是涉及一種腳手架連接裝置。

背景技術：

腳手架是建筑行業或舞臺搭建中必不可少的設備，過去都是用螺栓進行連接，該連接方式容易受外力作用而產生松動，目前，市場上廣泛使用的腳手架有扣件式、碗扣式、承插式等結構，但這些結構大多必須按照固定的安裝方式及方向組裝，靈活性不夠，對于空間不規則的布置方式不能滿足使用要求，具有局限性。且長期以來，由于架設工具本身結構及安裝技術等問題，致使事故的發生率較高。但在連接插接件時，由于插接件插接孔位置固定，稍有偏差，使插接孔無法對正位置，將無法使腳手架順利連接，承重力較差，不能較好的滿足人們的使用需求。

技術實現要素：

本發明要解決的問題是提供一種結構簡單、設計合理、制造成本低、連接牢固、承重力強和安裝方便的腳手架連接裝置。

為解決上述技術問題，本發明采用的技術方案是：一種腳手架連接裝置，包括有壓固套以及嵌入在所述壓固套內部的連接套，所述連接套的右端設置有連接頭，所述連接頭上可拆卸連接有連接件，所述連接套的左端的外壁上設置有若干個圓孔，每個所述圓孔內均設置有鋼珠，所述連接套內設置有空腔，所述連接套的左側配合設置有連接軸，所述連接軸的右端設置有活動接頭，所述活動接頭上設置有凹槽。

優選地，上述的一種腳手架連接裝置，其中所述連接頭的外壁上設置有外螺紋，所述連接件的內壁上設置有內螺紋，所述連接頭與所述連接件通過所述外螺紋、內螺紋配合連接。

優選地，上述的一種腳手架連接裝置，其中所述活動接頭嵌入在所述空腔內。

優選地，上述的一種腳手架連接裝置，其中所述鋼珠由不銹鋼制成。

優選地，上述的一種腳手架連接裝置，其中所述鋼珠與所述壓固套的內壁之間設置有彈簧。

優選地，上述的一種腳手架連接裝置，其中所述活動接頭的外形呈錐形。

本發明具有的優點和有益效果是：包括有壓固套以及嵌入在壓固套內部的連接套，連接套的右端設置有連接頭，連接頭上可拆卸連接有連接件，連接套的左端的外壁上設置有若干個圓孔，每個圓孔內均設置有鋼珠，連接套內設置有空腔，連接套的左側配合設置有連接軸，連接軸的右端設置有活動接頭，活動接頭上設置有凹槽。整體結構簡單，設計合理，制造成本低，使用時將壓固套往右推即可將活動接頭和連接套拆開，操作過程簡單，承重力強，較好的滿足人們的使用需求。

附圖說明

圖1是本發明的爆炸圖；

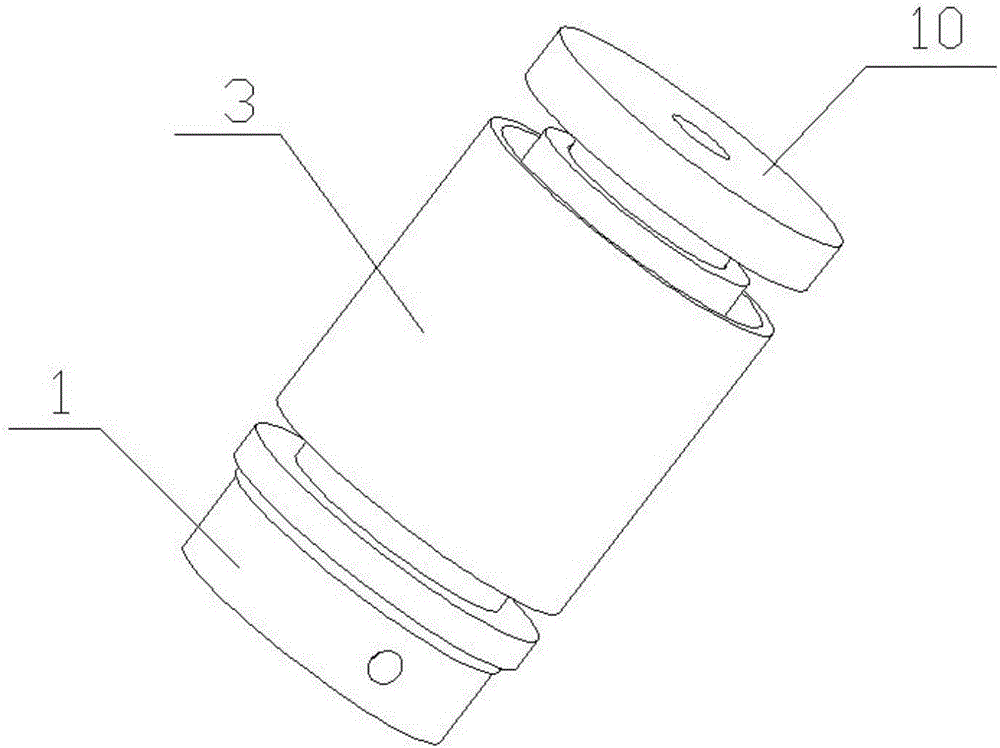

圖2是本發明的整體結構示意圖。

圖中：1、連接件 2、內螺紋 3、壓固套

4、連接頭 5、外螺紋 6、連接套

7、圓孔 8、鋼珠 9、空腔

10、連接軸 11、凹槽 12、活動接頭

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

如圖1和圖2所示，一種腳手架連接裝置，包括有壓固套3以及嵌入在壓固套3內部的連接套6，連接套6的右端設置有連接頭4，連接頭4上可拆卸連接有連接件1，連接頭4的外壁上設置有外螺紋，連接件1的內壁上設置有內螺紋，連接頭4與連接件1通過外螺紋、內螺紋配合連接。連接套6的左端的外壁上設置有若干個圓孔7，每個圓孔7內均設置有鋼珠8，鋼珠8由不銹鋼制成，鋼珠8與壓固套3的內壁之間設置有彈簧，連接套6內設置有空腔9，連接套6的左側配合設置有連接軸10，連接軸10的右端設置有活動接頭12，活動接頭12嵌入在空腔9內，活動接頭12的外形呈錐形，活動接頭12上設置有凹槽11。整體結構簡單，設計合理，制造成本低，使用時將壓固套3往右推即可將活動接頭12和連接套6拆開，操作過程簡單，承重力強，較好的滿足人們的使用需求。

以上對本發明的一個實施例進行了詳細說明，但所述內容僅為本發明的較佳實施例，不能被認為用于限定本發明的實施范圍。凡依本發明申請范圍所作的均等變化與改進等，均應仍歸屬于本發明的專利涵蓋范圍之內。
