本發明涉及裝配式空腔剪力墻水平接縫齒槽式干式連接技術，屬于結構工程技術領域。

背景技術：

預制裝配式空腔剪力墻結構是指結構的各種構件包括預制空腔剪力墻、預制梁、預制樓板等在工廠進行標準化生產，然后將各預制構件在施工現場通過螺栓連接、焊接連接或后澆混凝土連接而成的結構。裝配式空腔剪力墻結構自重輕，延性好，各預制構件工業化生產，制作工藝可以較普通現澆構件更為精細，具有節約勞動力、施工進度快、有利于實現建筑節能、便于工業化生產和機械化施工等優點，適應我國建筑工業化的發展方向。

預制空腔剪力墻之間水平接縫的連接是預制空腔剪力墻結構中的關鍵技術，目前常用的水平接縫連接方法主要是后澆混凝土連接，這種方式現場濕作業工作量大，施工復雜，質量難以保證，不利于節能環保。因此預制裝配式空腔剪力墻結構需要提出更高效快捷的水平接縫連接方式。

技術實現要素：

本發明提供一種裝配式空腔剪力墻水平接縫齒槽式干式連接結構，該種連接方式具有易于工業化生產的特點，避免了現場濕作業帶來的不便和能耗污染等問題。

本發明的特征主要包括上層預制空腔剪力墻片、下層預制空腔剪力墻片、預制樓板、灌漿套筒和預埋螺栓。

本發明的上層預制空腔剪力墻片和下層預制空腔剪力墻片均在普通預制剪力墻中間隔預留豎向空腔，豎向空腔將剪力墻分割為多個墻柱，豎向空腔厚度方向兩側為空腔壁。墻柱配筋與普通柱類似，主要有縱筋和箍筋?？涨槐诤穸容^薄，配筋主要為縱橫向分布鋼筋。

本發明的上層預制空腔剪力墻片空腔下部完全貫通，下層預制空腔剪力墻片空腔貫通至上層預制樓板下表面高度處。下層預制空腔剪力墻片在樓板高度處預制牛腿板，牛腿板外側與預制樓板下表面平齊，以利于節省空間和增加建筑美觀效果，牛腿板沿剪力墻長度方向全長布置。牛腿板沿剪力墻長度方向間隔布置預埋螺栓，預埋螺栓高度與預制樓板上表面平齊，以節省建筑空間。牛腿處作為抗剪重要部位，其抗剪和抗彎配筋應進行詳細設計計算確定。

本發明的預制樓板與剪力墻連接端預制為l型，預制樓板與剪力墻連接端預留螺栓孔，便于現場與牛腿板螺栓連接。預制樓板l型構造為抗剪重要部位，其抗剪和抗彎配筋應進行詳細設計計算確定。

本發明的上層預制空腔剪力墻片和下層預制空腔剪力墻片在接縫處的豎向拉力主要通過墻柱中的縱筋與灌漿套筒連接傳力，縱筋與灌漿套筒連接數量視內力確定。空腔壁內的縱筋內力較小，在接縫處不貫穿連接。

本發明的上層預制空腔剪力墻片下端的空腔壁預留為連接凹槽一或直接以下端的空腔為連接凹槽二。

本發明的上層預制空腔剪力墻片下端的空腔壁預留為連接凹槽一時，下層預制空腔剪力墻片上端對應位置應預留凸齒，凸齒貫通剪力墻厚度方向；凸齒各側面有5-20°角度的傾斜，便于施工安裝；凸齒高度由樓板上表面確定，凸齒可顯著增大水平抗剪能力。

本發明的上層預制空腔剪力墻片直接以下端的空腔為連接凹槽二時，下層預制空腔剪力墻片上端對應位置應預留凸齒二，凸齒二伸入到空腔下方，凸齒二平面尺寸位置由上層預制空腔剪力墻片的空腔確定；凸齒二各側面有5-20°角度的傾斜，便于施工安裝；凸齒二高度由樓板上表面確定，凸齒可顯著增大水平抗剪能力。

本發明的所有連接接觸面現場施工時均先攤鋪薄層水泥砂漿或灌漿料等粘結材料，提供剪力墻之間的粘結力和增大接縫處抗剪能力。

本發明的有益效果是：

本發明提供了一種裝配式空腔剪力墻水平接縫齒槽式干式連接結構，空腔剪力墻主要受力縱筋全部采用套筒連接，空腔段分布鋼筋豎向不連接，簡化連接形式；上部空腔剪力墻空腔段下部采用預留凹槽或以空腔為連接凹槽，下部空腔剪力墻空腔段上部預留凸齒，與凹槽咬合，提高空腔剪力墻水平接縫的抗剪能力；空腔剪力墻樓層高度處預制牛腿板，預制樓板連接端預制為l型，便于現場直接螺栓連接，減少現場施工量。本發明擺脫了施工現場濕作業，便于工業化生產和綠色安裝施工，可廣泛應用于預制裝配式混凝土剪力墻結構。

附圖說明

圖1是本發明裝配式空腔剪力墻水平接縫齒槽式干式連接的實施例1的立面圖。

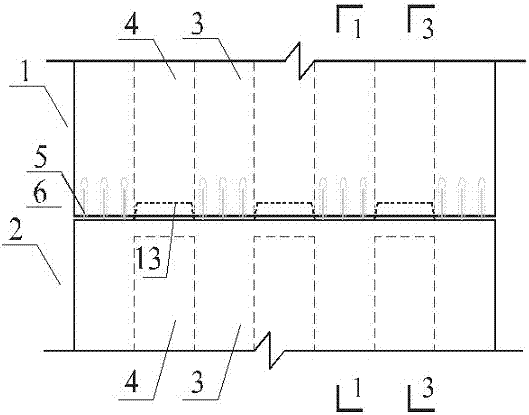

圖2是本發明裝配式空腔剪力墻水平接縫齒槽式干式連接的實施例2的立面圖。

圖3是本發明1-1剖面圖。

圖4是本發明2-2剖面圖。

圖5是本發明3-3剖面圖。

具體實施方式

下面結合附圖對本發明作進一步描述：

本發明如附圖所示，主要包括上層預制空腔剪力墻片（1）、下層預制空腔剪力墻片（2）、預制樓板（10）、灌漿套筒（5）和螺栓（12）。

本發明所述的上層預制空腔剪力墻片（1）和下層預制空腔剪力墻片（2）均在普通預制剪力墻中間隔預留豎向空腔（4），豎向空腔（4）將剪力墻分割為多個墻柱（3），豎向空腔（4）厚度方向兩側為空腔壁（9）。墻柱（3）配筋與普通柱類似，主要有縱筋（6）和箍筋?？涨槐冢?）厚度較薄，配筋主要為縱橫向分布鋼筋。

本發明所述的上層預制空腔剪力墻片（1）空腔（4）下部完全貫通，下層預制空腔剪力墻片（2）空腔（4）貫通至上層預制樓板（10）下表面高度處。下層預制空腔剪力墻片（2）在樓板高度處預制牛腿板（11），牛腿板（11）外側與預制樓板（10）下表面平齊，以利于節省空間和增加建筑美觀效果，牛腿板（11）沿剪力墻長度方向全長布置；牛腿板（11）沿剪力墻長度方向間隔布置預埋螺栓（12），預埋螺栓（12）高度與預制樓板（10）上表面平齊，以節省建筑空間。牛腿板（11）為抗剪重要部位，其抗剪和抗彎配筋應進行詳細設計計算確定。

本發明所述的預制樓板（10）與剪力墻連接端預制為l型，預制樓板（10）與剪力墻連接端預留螺栓孔，便于現場與牛腿板（11）螺栓連接。預制樓板l型構造為抗剪重要部位，其抗剪和抗彎配筋應進行詳細設計計算確定。

本發明所述的上層預制空腔剪力墻片（1）和下層預制空腔剪力墻片（2）在接縫處的豎向拉力主要通過墻柱（3）中的縱筋（6）與灌漿套筒（5）連接傳力，縱筋（6）與灌漿套筒（5）連接數量視內力確定?？涨槐冢?）內的縱筋內力較小，在接縫處不貫穿連接。

本發明所述的上層預制空腔剪力墻片（1）下端的空腔壁（9）預留為連接凹槽一（7）或直接以下端的空腔（4）為連接凹槽二。

本發明所述的上層預制空腔剪力墻片（1）下端的空腔壁（9）預留為連接凹槽一（7）時（實施例1），下層預制空腔剪力墻片（2）上端對應位置應預留凸齒（8），凸齒與連接凹槽一相互咬合，凸齒（8）貫通剪力墻厚度方向；凸齒（8）各側面有5-20°角度的傾斜，便于施工安裝；凸齒（8）高度由樓板上表面確定，凸齒可顯著增大水平抗剪能力。

本發明所述的上層預制空腔剪力墻片（1）直接以下端的空腔（4）即為連接凹槽二時（實施例2），下層預制空腔剪力墻片（2）上端對應位置應預留凸齒二（13），凸齒二（13）伸入到空腔下方，凸齒二（13）平面尺寸位置由上層預制空腔剪力墻片（1）的空腔（4）確定；凸齒二（13）各側面有5-20°的傾斜，便于施工安裝；凸齒二（13）高度由樓板上表面確定，凸齒可顯著增大水平抗剪能力。

本發明所述的所有連接接觸面現場施工時均先攤鋪薄層水泥砂漿或灌漿料等粘結材料，提供剪力墻之間的粘結力和增大接縫處抗剪能力；待連接處所有構件安裝就位后，預制樓板進行螺栓連接，灌漿套筒進行灌漿。

以上顯示和描述了本發明的基本原理、主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內，本發明要求保護范圍由所附的權利要求書及其等效物界定。
