本發明涉及混凝土加工設備技術領域，尤其涉及一種便于移動的混凝土攪拌機。

背景技術：

混凝土是當代最主要的土木工程材料之一。它是由膠凝材料，顆粒狀集料(也稱為骨料)，水，以及必要時加入的外加劑和摻合料按一定比例配制，經均勻攪拌，密實成型，養護硬化而成的一種人工石材。混凝土具有原料豐富，價格低廉，生產工藝簡單的特點，因而使其用量越來越大。同時混凝土還具有抗壓強度高，耐久性好，強度等級范圍寬等特點。這些特點使其使用范圍十分廣泛，不僅在各種土木工程中使用，就是造船業，機械工業，海洋的開發，地熱工程等，混凝土也是重要的材料。

而混凝土攪拌機是一種將混凝土原料進行混合攪拌的裝置，然而傳統的混凝土攪拌機大多體型較大，笨重，移動不方便，在一些特殊環境下不夠實用，無法滿足人們的需求。

技術實現要素：

本發明的目的是為了解決現有技術中存在的缺點，而提出的一種便于移動的混凝土攪拌機。

為了實現上述目的，本發明采用了如下技術方案：一種便于移動的混凝土攪拌機，包括主體支架，所述主體支架下方通過固定桿連接有滾輪，所述主體支架上表面通過固定板固定有攪拌筒，所述攪拌筒內部中心處設置有攪拌軸，所述攪拌軸外壁焊接有攪拌葉片，所述攪拌軸的一端通過傳動皮帶與電機上的轉動軸傳動連接，且攪拌軸與攪拌筒連接處設置有軸承，所述主體支架的一端螺栓連接有扶手，所述主體支架下方設置有卡板，所述卡板的下方通過定位插銷連接有連板。

作為上述技術方案的進一步描述：

所述滾輪共設置有兩個，且兩個滾輪關于主體支架豎直中心線相互對稱。

作為上述技術方案的進一步描述：

所述固定板共設置有兩個，且兩個固定板關于攪拌筒豎直中心線相互對稱。

作為上述技術方案的進一步描述：

所述扶手的一端套接有握柄。

作為上述技術方案的進一步描述：

所述卡板底面開設有插槽，且插槽寬度大小與連板寬度大小一致。

作為上述技術方案的進一步描述：

所述連板底部設置有配重底座。

本發明中，首先，該裝置可以通過在主體支架下方設置有滾輪，使該裝置可以做到自由移動，方便再一些特殊情況下使用，增大了該裝置的使用范圍，其次，該裝置通過在卡板底面開設有插槽，且插槽寬度大小與連板寬度大小一致，連板通過固定插銷卡接在卡板下方卡槽內，使連板的安裝和拆卸更為方便，再有，該裝置通過在連板底部設置有配重底座，使該裝置在運行使更為穩定，增加了裝置的安全性。

附圖說明

圖1為本發明提出的一種便于移動的混凝土攪拌機的結構示意圖；

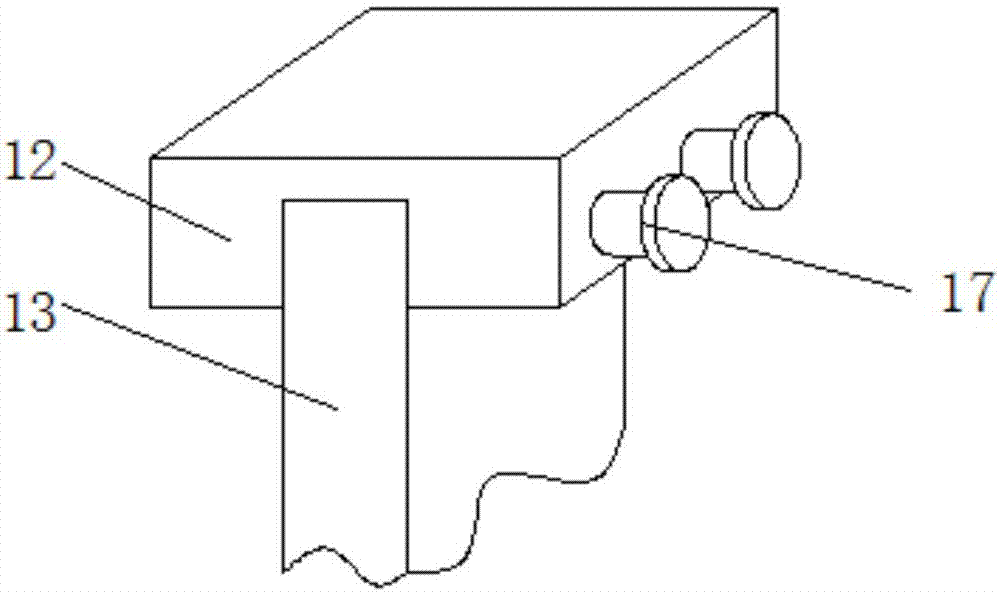

圖2為本發明卡板與連板連接結構示意圖。

圖例說明：

1-滾輪、2-固定桿、3-主體支架、4-固定板、5-攪拌筒、6-攪拌軸、7-攪拌葉片、8-軸承、9-傳動皮帶、10-握柄、11-扶手、12-卡板、13-連板、14-配重底座、15-轉動軸、16-電機、17-固定插銷。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照圖1-2，一種便于移動的混凝土攪拌機，包括主體支架3，主體支架3下方通過固定桿2連接有滾輪1，主體支架3上表面通過固定板4固定有攪拌筒5，攪拌筒5內部中心處設置有攪拌軸6，攪拌軸6外壁焊接有攪拌葉片7，攪拌軸6的一端通過傳動皮帶9與電機16上的轉動軸15傳動連接，且攪拌軸6與攪拌筒5連接處設置有軸承8，主體支架3的一端螺栓連接有扶手11，主體支架3下方設置有卡板12，卡板12的下方通過定位插銷17連接有連板13。

滾輪1共設置有兩個，且兩個滾輪1關于主體支架5豎直中心線相互對稱，固定板4共設置有兩個，且兩個固定板4關于攪拌筒5豎直中心線相互對稱，扶手11的一端套接有握柄10，卡板12底面開設有插槽，且插槽寬度大小與連板13寬度大小一致，連板13底部設置有配重底座14。

該裝置可以通過在主體支架3下方設置有滾輪1，使該裝置可以做到自由移動，方便再一些特殊情況下使用，增大了該裝置的使用范圍，且該裝置通過在卡板12底面開設有插槽，且插槽寬度大小與連板13寬度大小一致，連板13通過固定插銷17卡接在卡板12下方卡槽內，使連板13的安裝和拆卸更為方便。

工作原理：使用時，首先通過滾輪1將該裝置移動至合適地點后，將連板13插接在卡板12底面的插槽內，并使用固定插銷17進行固定，再向攪拌筒5內加入混凝土原料，連接電源，打開電源開關，電機16運行帶動轉動軸15轉動，通過傳動皮帶9帶動攪拌軸6轉動，從而帶動攪拌葉片7對混凝土原料進行混合攪拌。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。

技術特征：

技術總結
本發明公開了一種便于移動的混凝土攪拌機，包括主體支架，所述主體支架下方通過固定桿連接有滾輪，所述主體支架上表面通過固定板固定有攪拌筒，所述攪拌筒內部中心處設置有攪拌軸，所述攪拌軸外壁焊接有攪拌葉片。本發明中，該裝置可以通過在主體支架下方設置有滾輪，使該裝置可以做到自由移動，方便再一些特殊情況下使用，增大了該裝置的使用范圍，該裝置通過在卡板底面開設有插槽，且插槽寬度大小與連板寬度大小一致，連板通過固定插銷卡接在卡板下方卡槽內，使連板的安裝和拆卸更為方便，該裝置通過在連板底部設置有配重底座，使該裝置在運行使更為穩定，增加了裝置的安全性。
