本實用新型涉及加工設備技術領域，具體為一種高效率立式行星雙軸攪拌機。

背景技術：

攪拌機是一種帶有葉片的軸在圓筒或槽中旋轉，將多種原料進行攪拌混合，使之成為一種混合物或適宜稠度的機器，攪拌機分為好多種，有強制式攪拌機、單臥軸攪拌機和雙臥軸攪拌機等，攪拌機即是混合機，因為混合機的通常作用就是混合攪拌各類干粉砂漿，故俗稱攪拌機。

目前市場上現有攪拌機主要針對攪拌機的移動等方面進行改進，如中國專利CN 205291258 U提供的一種便于移動的混凝土攪拌機，具有方便移動的優點，但該攪拌機在實際使用過程中，無法達到內部物料完全攪拌的效果，且該攪拌機內部的攪拌機構少，且攪拌機構單一會出現攪拌效率低的問題，故而提出一種高效率立式行星雙軸攪拌機來解決上述所提出的問題。

技術實現要素：

（一）解決的技術問題

針對現有技術的不足，本實用新型提供了一種高效率立式行星雙軸攪拌機，具備攪拌效率高等優點，解決了目前市場上現有的攪拌機在實際使用過程中會出現攪拌結構單一造成攪拌效率低的問題。

（二）技術方案

為實現上述攪拌效率高目的，本實用新型提供如下技術方案：一種高效率立式行星雙軸攪拌機，包括筒體，所述筒體的底部固定安裝有安裝支腳，所述筒體的頂部固定安裝有固定壓板，所述固定壓板的內側固定安裝有位于筒體頂部的電機安裝座，所述筒體的頂部固定安裝有貫穿固定壓板的固定螺釘，所述電機安裝座的內腔頂部固定安裝有位于筒體頂部的驅動電機，所述驅動電機的輸出軸處固定安裝有內轉軸，所述內轉軸的外側固定安裝有位于筒體內腔的外套轉軸，所述外套轉軸的兩側均固定安裝有位于筒體內腔的外轉桿，所述外轉桿的外側固定安裝有位于筒體內腔的攪拌片，所述外轉桿的底部固定安裝有位于筒體內腔的攪拌塊，所述內轉軸的底部固定安裝有位于外套轉軸內腔的齒輪，所述齒輪的右側固定安裝有位于外套轉軸內腔的第一圓錐齒輪，所述第一圓錐齒輪上固定安裝有位于外套轉軸內腔的橫向轉軸，所述橫向轉軸的中部固定安裝有位于外套轉軸內腔的第二圓錐齒輪，所述第二圓錐齒輪的底部固定安裝有貫穿外套轉軸底部的豎向輔助轉軸，所述豎向輔助轉軸的兩側均固定安裝有內轉桿，所述內轉桿的底部固定安裝有位于筒體內腔的攪拌裝置，所述豎向輔助轉軸的兩側均固定安裝有位于內轉桿內側的攪拌板，所述豎向輔助轉軸的底部固定安裝有攪拌凸起。

優選的，所述攪拌球包括有攪拌球體，所述攪拌球體的外側固定安裝有凸起部，所述凸起部的外側固定安裝有攪拌凸點。

優選的，所述安裝支腳與筒體的連接關系為焊接，所述安裝支腳以筒體的縱向中線為對稱軸對稱分布。

優選的，所述固定壓板和電機安裝座為一體成型結構。

優選的，所述外轉桿、攪拌片和攪拌塊的數量均為兩個，所述外轉桿、攪拌片和攪拌塊以筒體的縱向中線為對稱軸對稱分布。

優選的，所述內轉桿和攪拌裝置的數量均為兩個，所述內轉桿和攪拌裝置以筒體的縱向中線為對稱軸對稱分布，所述攪拌板的數量不少于十個，所述攪拌板和攪拌凸起均與豎向輔助轉軸的連接關系為焊接。

（三）有益效果

與現有技術相比，本實用新型提供了一種高效率立式行星雙軸攪拌機，具備以下有益效果：

1、該高效率立式行星雙軸攪拌機，通過設置筒體內的外套轉軸、外轉桿、攪拌片和攪拌塊之間的結構連接，可以有效保證攪拌機整體可以有效的提供最外側的攪拌，且攪拌片和攪拌塊可以充分的攪拌到筒體外側部分的物料和外側底部的物料，為筒體整體外側提供了高效的攪拌效率。

2、該高效率立式行星雙軸攪拌機，通過設置外套轉軸內的內轉軸和內轉軸上的齒輪、第一圓錐齒輪、橫向轉軸、第二圓錐齒輪、豎向輔助轉軸、內轉桿、攪拌裝置、攪拌板和攪拌凸起之間的結構連接，可以有效保證筒體內腔中部部分可以的到充分的攪拌，攪拌裝置和攪拌裝置上的攪拌球體、凸起部和攪拌凸點之間的結構連接，可以輔助筒體內的物料更好的進行混合和攪拌，使筒體內的物料攪拌的更加均勻，增加了攪拌機整體的工作效率。

附圖說明

圖1為本實用新型結構示意圖；

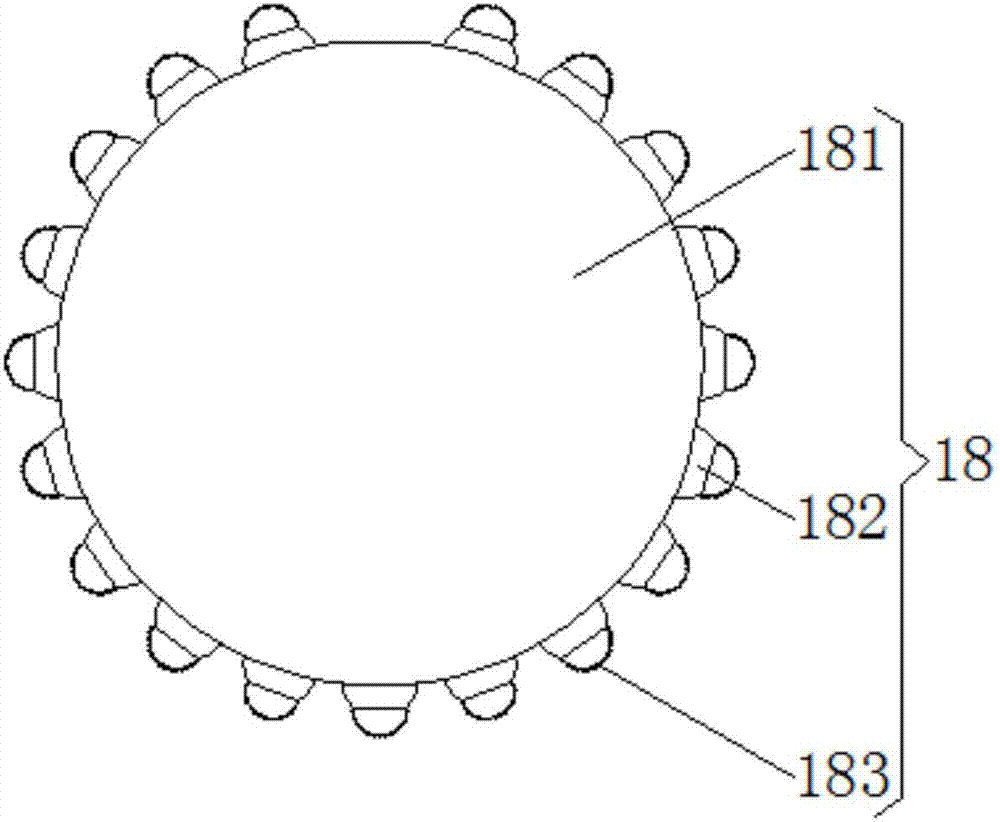

圖2為本實用新型攪拌裝置的結構示意圖。

圖中：1筒體、2安裝支腳、3固定壓板、4電機安裝座、5固定螺釘、6驅動電機、7內轉軸、8外套轉軸、9外轉桿、10攪拌片、11攪拌塊、12齒輪、13第一圓錐齒輪、14橫向轉軸、15第二圓錐齒輪、16豎向輔助轉軸、17內轉桿、18攪拌裝置、181攪拌球體、182凸起部、183攪拌凸點、19攪拌板、20攪拌凸起。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種高效率立式行星雙軸攪拌機，包括筒體1，筒體1的底部固定安裝有安裝支腳2，安裝支腳2與筒體1的連接關系為焊接，安裝支腳2以筒體1的縱向中線為對稱軸對稱分布，筒體1的頂部固定安裝有固定壓板3，固定壓板3和電機安裝座4為一體成型結構，固定壓板3的內側固定安裝有位于筒體1頂部的電機安裝座4，筒體1的頂部固定安裝有貫穿固定壓板3的固定螺釘5，電機安裝座4的內腔頂部固定安裝有位于筒體1頂部的驅動電機6，驅動電機6的輸出軸處固定安裝有內轉軸7，內轉軸7的外側固定安裝有位于筒體1內腔的外套轉軸8，外套轉軸8的兩側均固定安裝有位于筒體1內腔的外轉桿9，外轉桿9的外側固定安裝有位于筒體1內腔的攪拌片10，外轉桿9的底部固定安裝有位于筒體1內腔的攪拌塊11，外轉桿9、攪拌片10和攪拌塊11的數量均為兩個，外轉桿9、攪拌片10和攪拌塊11以筒體1的縱向中線為對稱軸對稱分布，通過設置筒體1內的外套轉軸8、外轉桿9、攪拌片10和攪拌塊11之間的結構連接，可以有效保證攪拌機整體可以有效的提供最外側的攪拌，且攪拌片10和攪拌塊11可以充分的攪拌到筒體1外側部分的物料和外側底部的物料，為筒體1整體外側提供了高效的攪拌效率，內轉軸7的底部固定安裝有位于外套轉軸8內腔的齒輪12，齒輪12的右側固定安裝有位于外套轉軸8內腔的第一圓錐齒輪13，第一圓錐齒輪13上固定安裝有位于外套轉軸8內腔的橫向轉軸14，橫向轉軸14的中部固定安裝有位于外套轉軸8內腔的第二圓錐齒輪15，第二圓錐齒輪15的底部固定安裝有貫穿外套轉軸8底部的豎向輔助轉軸16，豎向輔助轉軸16的兩側均固定安裝有內轉桿17，內轉桿17的底部固定安裝有位于筒體1內腔的攪拌裝置18，攪拌球18包括有攪拌球體181，攪拌球體181的外側固定安裝有凸起部182，凸起部182的外側固定安裝有攪拌凸點183，豎向輔助轉軸16的兩側均固定安裝有位于內轉桿17內側的攪拌板19，豎向輔助轉軸16的底部固定安裝有攪拌凸起20，內轉桿17和攪拌裝置18的數量均為兩個，內轉桿17和攪拌裝置18以筒體1的縱向中線為對稱軸對稱分布，攪拌板19的數量不少于十個，攪拌板19和攪拌凸起20均與豎向輔助轉軸16的連接關系為焊接，通過設置外套轉軸8內的內轉軸7和內轉軸7上的齒輪12、第一圓錐齒輪13、橫向轉軸14、第二圓錐齒輪15、豎向輔助轉軸16、內轉桿17、攪拌裝置18、攪拌板19和攪拌凸起20之間的結構連接，可以有效保證筒體1內腔中部部分可以的到充分的攪拌，攪拌裝置18和攪拌裝置18上的攪拌球體181、凸起部182和攪拌凸點183之間的結構連接，可以輔助筒體1內的物料更好的進行混合和攪拌，使筒體1內的物料攪拌的更加均勻，增加了攪拌機整體的工作效率。

該文中出現的電器元件均與外界的主控器及220V市電電連接，并且主控器可為計算機等起到控制的常規已知設備。

在使用時，筒體1頂部的驅動電機6帶動外套轉軸8和外套轉軸8上的外轉桿9、攪拌片10和攪拌塊11進行轉動攪拌，對筒體1內腔外側的物料進行攪拌，同時驅動電機6會帶動內部的內轉軸7和內轉軸7底部上的齒輪12進行轉動，齒輪12帶動第一圓錐齒輪13進行轉動，第一圓錐齒輪13帶動橫向轉軸14、第二圓錐齒輪15和豎向輔助轉軸16進行轉動，然后豎向輔助轉軸16會帶動底部的內轉桿17、攪拌裝置18、攪拌板19和攪拌凸起20進行轉動，對筒體1內腔中部的物料進行攪拌。

綜上所述，該高效率立式行星雙軸攪拌機，通過設置筒體1內的外套轉軸8、外轉桿9、攪拌片10和攪拌塊11之間的結構連接，可以有效保證攪拌機整體可以有效的提供最外側的攪拌，且攪拌片10和攪拌塊11可以充分的攪拌到筒體1外側部分的物料和外側底部的物料，為筒體1整體外側提供了高效的攪拌效率，通過設置外套轉軸8內的內轉軸7和內轉軸7上的齒輪12、第一圓錐齒輪13、橫向轉軸14、第二圓錐齒輪15、豎向輔助轉軸16、內轉桿17、攪拌裝置18、攪拌板19和攪拌凸起20之間的結構連接，可以有效保證筒體1內腔中部部分可以的到充分的攪拌，攪拌裝置18和攪拌裝置18上的攪拌球體181、凸起部182和攪拌凸點183之間的結構連接，可以輔助筒體1內的物料更好的進行混合和攪拌，使筒體1內的物料攪拌的更加均勻，增加了攪拌機整體的工作效率，解決了目前市場上現有的攪拌機在實際使用過程中會出現攪拌結構單一造成攪拌效率低的問題。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限。
