本實用新型涉及建筑施工技術領域，具體為一種混凝土攪拌機上料裝置。

背景技術：

攪拌機是建筑施工中最常用的一種混凝土攪拌設備，在混凝土攪拌時，通常是由上料裝置將混凝土原料輸送至攪拌機箱體內，現有的攪拌機上料裝置功能比較單一，一般由上料斗、出料口和輸送箱體組成，功能較為單一，在送料的過程中，利用原料的自身重力滑落到攪拌機箱體內，這樣，就難免會出現原料堵塞出料口，原料掉落不徹底，還有殘留等問題，這些問題迫在解決。

技術實現要素：

本實用新型的目的在于提供一種混凝土攪拌機上料裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種混凝土攪拌機上料裝置，包括上料箱體，所述上料箱體上部設有出料口，下部設有上料斗，所述上料箱體底部設有箱體底板，所述箱體底板中部設有滑道，所述滑道兩側邊設有滑軌，所述滑軌內腔內嵌有滑塊，所述滑塊連接連桿，所述連桿兩端分別焊接鉛塊和推料板，且連桿置于滑道內腔，所述推料板表面粘接毛氈，所述上料箱體內腔左側壁上安裝有限位塊。

優選的，所述限位塊為半球形橡膠體，且數量有兩個，兩個限位塊位于同一水平線上。

優選的，所述推料板呈L型，推料板由擋板和送料板組成，擋板和送料板的夾角為120度。

優選的，所述鉛塊由重力驅動推料板上下線性運動。

與現有技術相比，本實用新型的有益效果是：本實用新型結構簡單，在上料箱體增加了退料板，退料板由鉛塊的自身重力作為動力，可以將原來輸送至箱體內，同時鉛塊可以增大原料的慣性，使得輸送原料更加干凈徹底。

附圖說明

圖1為本實用新型結構主視圖；

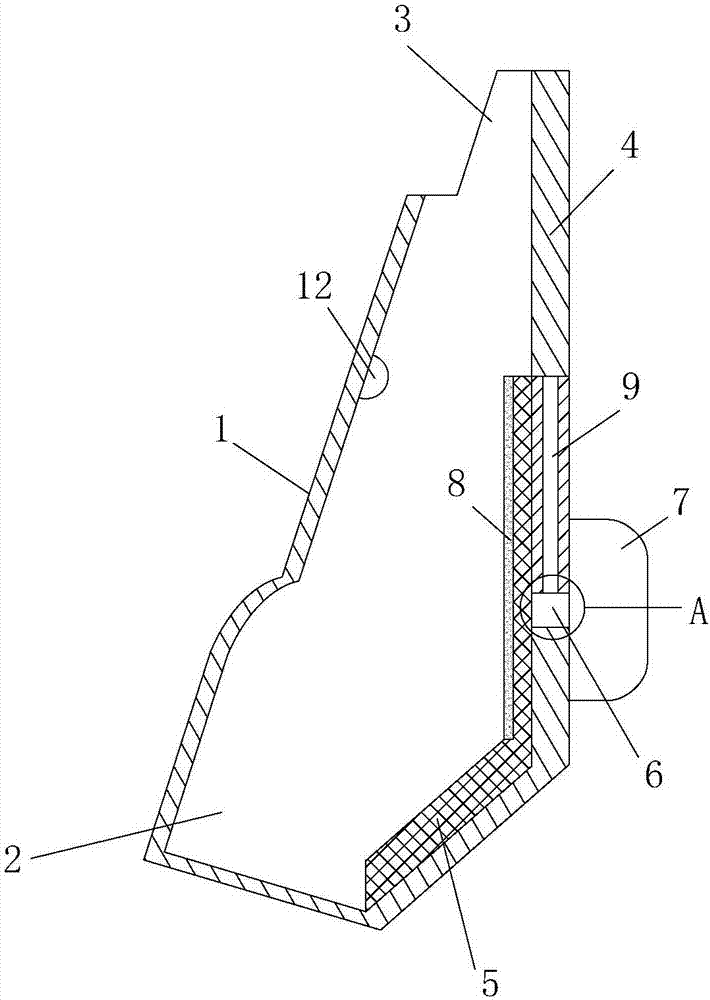

圖2為本實用新型結構剖視圖；

圖3為本實用新型箱體底板結構后視圖；

圖4為本實用新型A處結構剖視圖。

圖中：1上料箱體、2上料斗、3出料口、4箱體底板、5推料板、6連桿、7鉛塊、8毛氈、9滑軌、10滑道、11滑塊、12限位塊。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供一種技術方案：一種混凝土攪拌機上料裝置，包括上料箱體1，所述上料箱體1上部設有出料口3，下部設有上料斗2，所述上料箱體1底部設有箱體底板4，所述箱體底板4中部設有滑道10，所述滑道10兩側邊設有滑軌9，所述滑軌9內腔內嵌有滑塊11，所述滑塊11連接連桿6，所述連桿6兩端分別焊接鉛塊7和推料板5，所述鉛塊7由重力驅動推料板5上下線性運動，且連桿6置于滑道10內腔，所述推料板5呈L型，推料板5由擋板和送料板組成，擋板和送料板的夾角為120度，所述推料板5表面粘接毛氈8，所述上料箱體1內腔左側壁上安裝有限位塊12，所述限位塊12為半球形橡膠體，且數量有兩個，兩個限位塊12位于同一水平線上。

使用時，先將原料堆積在擋板上，同時毛氈8可防止在上料裝置上升時原料向下少量的滑落，當上料裝置上升到最高狀態時，鉛塊7由于重力原有向下滑動，同時帶動推料板5向下滑動，當推料板5與限位塊12接觸時，停止運動，在慣性和原料重力作用下，原料直接落入攪拌機內腔，這樣輸送原料及干凈又徹底，同時還可以防止堵塞。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
