本技術涉及砌塊成型機碼垛機構部件領域，特別是一種托磚板。

背景技術：

1、在砌塊成型機制磚過程中，碼垛機構的托磚板用于搭載磚料制品，但磚料制品長時間在托磚板上會與托磚板產生粘連。現有碼垛結構解決上述問題時，無論采用何種結構，其基本原理均是振搗器驅動結合彈簧緩沖，但是在實際使用中，由于彈簧壓縮伸長產生的幅度與高轉速的振搗器不協調，偶爾會出現振動到托磚板上的振動力量小的情況，造成制品與托磚板粘連不能解決，導致機器的停止。

技術實現思路

1、本實用新型的目的是為了解決上述問題，設計了一種托磚板。具體設計方案為：

2、一種托磚板，包括托板，所述托板用于搭載磚料，并將磚料輸送到碼垛機處，傳統砌塊成型機的托磚板直接搭載于基梁上，所述基梁為砌塊成型機的碼垛機構固有的框架組件，本實用新型在基梁與托板之間加裝了振搗器，具體結構為：所述托板搭載于振動板上，基梁上搭載有襯梁，所述襯梁與振動板之間設有膠堆，所述振動板的下方安裝有振搗器，所述振搗器與振動板固定方式包括螺栓連接。

3、所述基梁為平行的兩個金屬梁，所述襯梁的兩端搭載于兩個所述基梁上，所述襯梁的數量為多個，多個所述襯梁沿所述基梁的軸向方向呈直線陣列分布，所述振搗器位于相鄰的兩個所述襯梁之間。

4、襯梁上所述膠堆的數量為多個，多個所述膠堆沿所述襯梁的軸向方向呈直線陣列分布，多個所述襯梁上的多個膠堆整體在水平截面上呈矩形陣列分布，用于搭載振動板，在振搗器振動過程中，多個所述膠堆共同起到緩沖作用。

5、所述襯梁的頂部設有套筒，所述套筒與襯梁焊接連接，所述膠堆的底部嵌入所述套筒中并通過與套筒過盈連接實現所述膠堆與襯梁的固定。

6、所述振動板的底部設有套筒，所述套筒與振動板焊接連接，所述膠堆的頂部嵌入所述套筒中并通過與套筒過盈連接實現所述膠堆與振動板的固定。

7、通過本實用新型的上述技術方案得到的托磚板，其有益效果是：

8、通過膠堆實現緩沖，在確保緩沖的基礎上，可有效地對托磚板進行撞擊。通過套筒實現對膠堆的固定，結構簡單，方便拆裝。

技術特征：

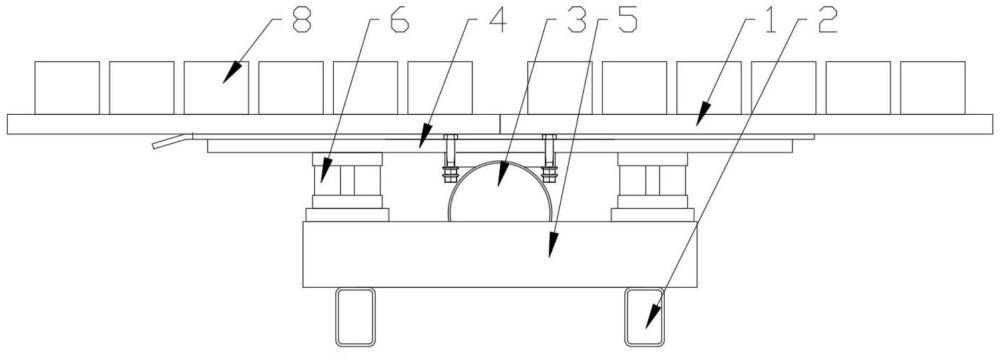

1.一種托磚板，包括托板(1)，其特征在于，所述托板(1)搭載于振動板(4)上，基梁(2)上搭載有襯梁(5)，所述襯梁(5)與振動板(4)之間設有膠堆(6)，所述振動板(4)的下方安裝有振搗器(3)。

2.根據權利要求1中所述的托磚板，其特征在于，所述襯梁(5)的數量為多個。

3.根據權利要求1中所述的托磚板，其特征在于，襯梁(5)上所述膠堆(6)的數量為多個。

4.根據權利要求1中所述的托磚板，其特征在于，所述襯梁(5)的頂部設有套筒(7)，與套筒(7)過盈連接。

5.根據權利要求1中所述的托磚板，其特征在于，所述振動板(4)的底部設有套筒(7)，所述膠堆(6)與套筒(7)連接。

技術總結
一種托磚板，包括托板，所述托板搭載于振動板上，基梁上搭載有襯梁，所述襯梁與振動板之間設有膠堆，所述振動板的下方安裝有振搗器。其有益效果是：通過膠堆實現緩沖，在確保緩沖的基礎上，可有效地對托磚板進行撞擊。通過套筒實現對膠堆的固定，結構簡單，方便拆裝。
