本技術涉及樓板，尤其涉及一種集成裝配式輕質樓板。

背景技術：

1、樓板是多層建筑中沿水平方向分隔上下空間的結構構件，它除了承受并傳遞豎向荷載和水平荷載外，還應具有一定程度的隔聲、防火、防水等功能，同時，建筑物中的各種水平設備管線，也將在樓板內安裝，它主要由樓板結構層、樓面面層、板底天棚三個部分組成。

2、發明人在日常工作中發現在裝配的過程中，樓板的長度較長，不便進行運輸和碼放的問題，為了解決樓板長度較長運輸不便的問題，現有技術是采用大型卡車運輸進行處理，但是增加了運輸成本的情況出現，同時占用大量運輸空間，進而導致設備使用不便的問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在樓板長度較長運輸不便的缺點，而提出的一種集成裝配式輕質樓板。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種集成裝配式輕質樓板，包括第一樓板和拼接裝置，所述第一樓板的一側設置有第二樓板，所述拼接裝置設置在第一樓板的一側，所述拼接裝置包括連接件，所述連接件與第一樓板固定連接，所述連接件的表面開設有插孔，所述第二樓板靠近連接件的一側開設有滑孔，所述第二樓板表面的滑孔的內壁滑動連接有插桿，通過設置拼接裝置，便于樓板進行運輸，增加了設備的穩定性，減少了樓板占用大量空間的情況。

3、優選的，所述插桿與連接件表面的插孔插設，所述插桿的表面固定連接有壓條，通過設置壓條，使用時，壓條帶動插桿進行移動，增加了設備的穩定性，減少了設備的操作難度。

4、優選的，所述第二樓板靠近壓條的一側固定連接有圓桿，所述圓桿的表面轉動連接有擋環，所述壓條靠近擋環的一側開設有壓槽，所述擋環與壓條表面的壓槽卡接，通過設置擋環，使用時，擋環轉動與壓條相抵，便于將壓條與插桿固定，增加了設備的穩定性。

5、優選的，所述擋環的一側固定連接有壓力彈簧，所述壓力彈簧遠離擋環的一側與第二樓板固定連接，通過設置壓力彈簧，使用時，壓力彈簧產生彈力擠壓擋環進行轉動，輔助擋環進行定位。

6、優選的，所述第一樓板的表面設置有吊裝裝置，所述吊裝裝置包括搖桿，所述搖桿與第一樓板固定連接，所述搖桿遠離第一樓板的一側固定連接有螺紋桿，所述螺紋桿遠離搖桿的一側與第一樓板固定連接，通過設置吊裝裝置，便于樓板進行吊裝，減少了設備吊裝步驟，增加了設備的穩定性，方便進行使用。

7、優選的，所述搖桿的表面轉動連接有滑套，所述滑套的一側固定連接有支撐桿，通過設置支撐桿，便于帶動掛圈進行移動，同時方便吊裝機進行吊裝，增加了設備的穩定性。

8、優選的，所述支撐桿遠離搖桿的一側固定連接有掛圈，所述螺紋桿的表面螺紋連接有螺母，通過設置掛圈，便于設備進行吊裝，減少了設備通過繩子吊裝容易斷裂的情況，增加了設備的安全性。

9、與現有技術相比，本實用新型的優點和積極效果在于：

10、1、本實用新型中，通過設置拼接裝置，當設備在使用的過程中，將第一樓板與第二樓板對齊，然后連接件插入第二樓板中，此時按壓壓條，壓條帶動插桿插入連接件中，同時轉動并松開擋環，壓力彈簧產生彈力擠壓擋環與壓條相抵，壓條難以向上移動，此時第一樓板與第二樓板裝配，即可使用，當設備需要進行運輸時，轉動擋環遠離壓條，此時擠壓壓條帶動插桿脫離連接件，然后分離第一樓板與第二樓板，即可進行拆分運輸，通過設置拼接裝置，便于將樓板之間拆分，方便使用者對樓板進行運輸，減少了樓板占用大量空間的情況，增加了設備的易用性，便于進行使用。

11、2、本實用新型中，通過設置吊裝裝置，現有大多樓板在使用的過程中需要使用吊裝機將樓板吊起，而樓板表面缺乏掛鉤件，大多采用繩子捆綁后進行吊裝，而繩子在吊裝的過程中容易斷裂，導致樓板摔碎，本裝置，在吊裝時，轉動螺母，螺母遠離滑套，然后將掛圈扳正，并反轉螺母，螺母向滑套的方向移動，當螺母與滑套相抵后，將滑套夾持緊固，此時吊裝機即可通過掛圈將樓板吊起，使用完成后，轉動螺母，然后扳動掛圈，將掛圈折疊復位，減少掛圈影響施工的情況，通過設置吊裝裝置，便于設備進行吊裝，增加了設備的穩定性，減少了吊裝時繁瑣的步驟，同時提高了設備的安全性，減少吊裝過程中樓板掉落的風險。

技術特征：

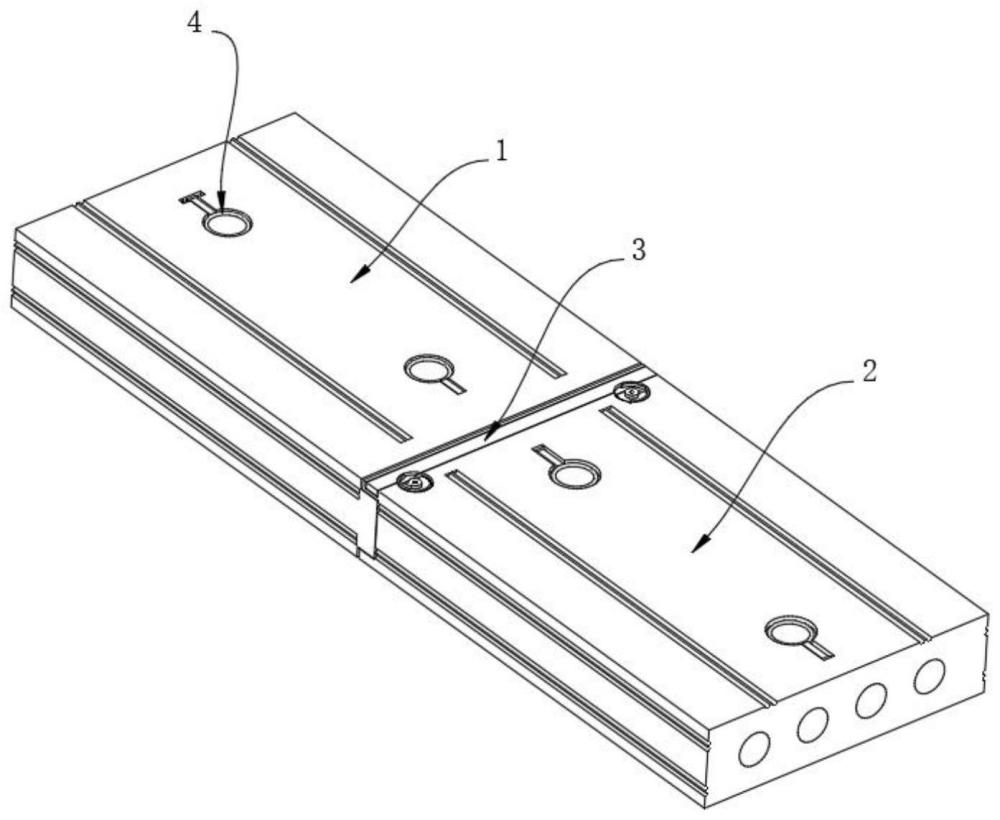

1.一種集成裝配式輕質樓板，包括第一樓板(1)和拼接裝置(3)，其特征在于：所述第一樓板(1)的一側設置有第二樓板(2)，所述拼接裝置(3)設置在第一樓板(1)的一側，所述拼接裝置(3)包括連接件(31)，所述連接件(31)與第一樓板(1)固定連接，所述連接件(31)的表面開設有插孔，所述第二樓板(2)靠近連接件(31)的一側開設有滑孔，所述第二樓板(2)表面的滑孔的內壁滑動連接有插桿(33)。

2.根據權利要求1所述的一種集成裝配式輕質樓板，其特征在于：所述插桿(33)與連接件(31)表面的插孔插設，所述插桿(33)的表面固定連接有壓條(32)。

3.根據權利要求1所述的一種集成裝配式輕質樓板，其特征在于：所述第二樓板(2)靠近壓條(32)的一側固定連接有圓桿(36)，所述圓桿(36)的表面轉動連接有擋環(34)，所述壓條(32)靠近擋環(34)的一側開設有壓槽，所述擋環(34)與壓條(32)表面的壓槽卡接。

4.根據權利要求3所述的一種集成裝配式輕質樓板，其特征在于：所述擋環(34)的一側固定連接有壓力彈簧(35)，所述壓力彈簧(35)遠離擋環(34)的一側與第二樓板(2)固定連接。

5.根據權利要求1所述的一種集成裝配式輕質樓板，其特征在于：所述第一樓板(1)的表面設置有吊裝裝置(4)，所述吊裝裝置(4)包括搖桿(43)，所述搖桿(43)與第一樓板(1)固定連接，所述搖桿(43)遠離第一樓板(1)的一側固定連接有螺紋桿(44)，所述螺紋桿(44)遠離搖桿(43)的一側與第一樓板(1)固定連接。

6.根據權利要求5所述的一種集成裝配式輕質樓板，其特征在于：所述搖桿(43)的表面轉動連接有滑套(46)，所述滑套(46)的一側固定連接有支撐桿(42)。

7.根據權利要求6所述的一種集成裝配式輕質樓板，其特征在于：所述支撐桿(42)遠離搖桿(43)的一側固定連接有掛圈(41)，所述螺紋桿(44)的表面螺紋連接有螺母(45)。

技術總結
本技術涉及樓板技術領域，具體為一種集成裝配式輕質樓板，包括第一樓板和拼接裝置，第一樓板的一側設置有第二樓板，拼接裝置設置在第一樓板的一側，拼接裝置包括連接件，連接件與第一樓板固定連接，連接件的表面開設有插孔，第二樓板靠近連接件的一側開設有滑孔，第二樓板表面的滑孔的內壁滑動連接有插桿，插桿與連接件表面的插孔插設，插桿的表面固定連接有壓條，第二樓板靠近壓條的一側固定連接有圓桿，圓桿的表面轉動連接有擋環，壓條靠近擋環的一側開設有壓槽，本技術，通過設置拼接裝置，便于將樓板之間拆分，方便使用者對樓板進行運輸，減少了樓板占用大量空間的情況，增加了設備的易用性，便于進行使用。

技術研發人員：劉益凡,楊桂華,張林,雷林豐
受保護的技術使用者：蘇州嘉谷環保科技有限公司
技術研發日：20240326
技術公布日：2025/4/28
