本技術涉及去趾裝置，具體為一種雞爪去趾裝置。

背景技術：

1、雞爪，又名雞掌、鳳爪、鳳足，是雞的腳爪，可供食用，雞爪在美食家的菜譜上不叫雞爪，而稱做鳳爪，在中國南方，鳳爪可是一道上檔次的名菜，其烹飪方法也較復雜，多皮、筋，膠質大，常用于煮湯，也宜于鹵、醬，質地肥厚的還可煮熟后脫骨拌食，皆脆嫩可口，雞爪在進行食品加工前，需要減掉趾甲。

2、在雞爪的趾甲被切除之前，雞爪的形狀并不規則，所以在放入固定的雞爪切割槽內部難度較大，進而影響了對雞爪的指甲切割效率，因此，針對上述問題提出一種雞爪去趾裝置。

技術實現思路

1、本實用新型的目的在于提供一種雞爪去趾裝置，以解決在雞爪的趾甲被切除之前，雞爪的形狀并不規則，所以在放入固定的雞爪切割槽內部難度較大，進而影響了對雞爪的指甲切割效率的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種雞爪去趾裝置，包括底座和電缸，所述底座上端固定連接有電缸，所述電缸下端固定連接有弧形切割刀，所述底座上端固定連接有下固座，所述下固座一側固定連接有電動伸縮桿，所述電動伸縮桿上端固定連接有上固座，所述下固座內側轉動連接有弧體限位條，所述弧體限位條一側固定連接有弧轉板，所述弧轉板一側固定連接有橡膠弧板，所述下固座一側固定連接有盛放板，所述上固座一側固定連接有移動空殼，所述上固座一側固定連接有電機，所述電機主軸末端固定連接有柱轉盤，所述柱轉盤內側轉動連接有連接轉桿，所述連接轉桿一端轉動連接有矩體推板，所述矩體推板外側固定連接有限位矩條，所述矩體推板下端固定連接有方塊，所述方塊下端固定連接有彈簧伸縮桿，所述彈簧伸縮桿下端固定連接有揉搓板，所述移動空殼內側開設有矩體滑道，所述底座上端固定連接有標塊。

4、優選的，所述弧形切割刀內側開設有凹槽，所述弧形切割刀內側凹槽的形狀與盛放板相同，所述盛放板內側開設有短爪槽，所述盛放板處于下固座上端凹槽的下端。

5、優選的，所述下固座與上固座均開設有弧形體凹槽，所述弧體限位條的俯視形狀“t”字形，所述弧轉板的形狀弧形體，所述橡膠弧板的形狀弧形體，所述上固座下端設置有弧轉板和橡膠弧板。

6、優選的，所述柱轉盤的形狀圓柱體，所述柱轉盤內側開設有轉槽，所述連接轉桿一端通過軸承轉動連接在柱轉盤轉槽內側，所述限位矩條的形狀矩形體，所述限位矩條外側滑動連接在矩體滑道內側。

7、優選的，所述彈簧伸縮桿的數量不低于四個，所述揉搓板下端與盛放板上端對齊，所述揉搓板下端處于上固座下端開設凹槽的上部。

8、與現有技術相比，本實用新型的有益效果是：

9、本實用新型中，通過設置的下固座、電動伸縮桿、上固座、盛放板、移動空殼、電機、矩體推板、彈簧伸縮桿和揉搓板，在對雞爪的趾甲進行切除時，把雞爪的腿骨放置在橡膠弧板之間，同時雞爪的爪部處于盛放板上端，雞爪另一拐骨與標塊一側貼合，啟動電動伸縮桿帶動揉搓板和上固座同時移動，啟動電機帶動揉搓板發生循壞移動，從而對雞爪進行揉搓，裝置在對雞爪切除前，可以對雞爪進行攤平，使雞爪的趾甲處于盛放板外部邊緣位置在進行切除，提高雞爪的趾甲切除效率，減少勞動強度。

技術特征：

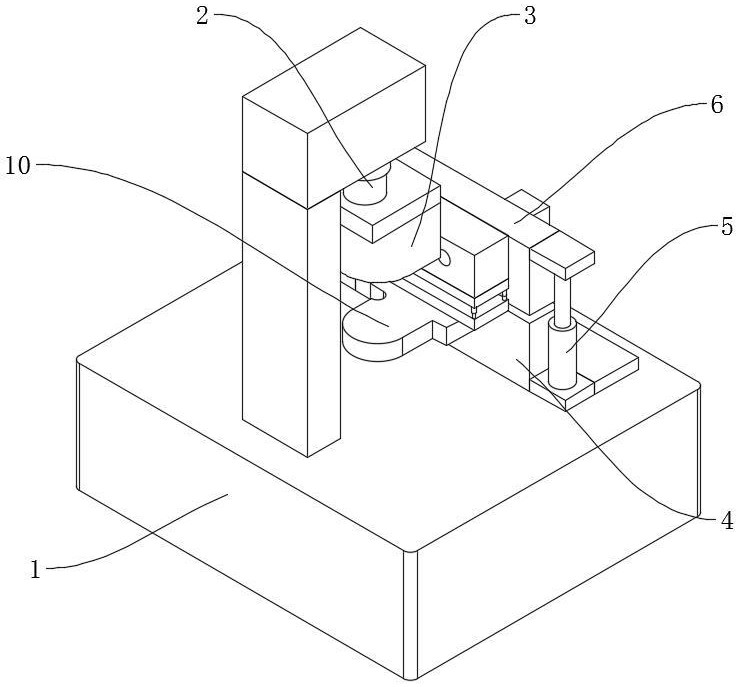

1.一種雞爪去趾裝置，包括底座（1）和電缸（2），其特征在于：所述底座（1）上端固定連接有電缸（2），所述電缸（2）下端固定連接有弧形切割刀（3），所述底座（1）上端固定連接有下固座（4），所述下固座（4）一側固定連接有電動伸縮桿（5），所述電動伸縮桿（5）上端固定連接有上固座（6），所述下固座（4）內側轉動連接有弧體限位條（7），所述弧體限位條（7）一側固定連接有弧轉板（8），所述弧轉板（8）一側固定連接有橡膠弧板（9），所述下固座（4）一側固定連接有盛放板（10），所述上固座（6）一側固定連接有移動空殼（11），所述上固座（6）一側固定連接有電機（12），所述電機（12）主軸末端固定連接有柱轉盤（13），所述柱轉盤（13）內側轉動連接有連接轉桿（14），所述連接轉桿（14）一端轉動連接有矩體推板（15），所述矩體推板（15）外側固定連接有限位矩條（16），所述矩體推板（15）下端固定連接有方塊（17），所述方塊（17）下端固定連接有彈簧伸縮桿（18），所述彈簧伸縮桿（18）下端固定連接有揉搓板（19），所述移動空殼（11）內側開設有矩體滑道（20），所述底座（1）上端固定連接有標塊（22）。

2.根據權利要求1所述的一種雞爪去趾裝置，其特征在于：所述弧形切割刀（3）內側開設有凹槽，所述弧形切割刀（3）內側凹槽的形狀與盛放板（10）相同，所述盛放板（10）內側開設有短爪槽（21），所述盛放板（10）處于下固座（4）上端凹槽的下端。

3.根據權利要求1所述的一種雞爪去趾裝置，其特征在于：所述下固座（4）與上固座（6）均開設有弧形體凹槽，所述弧體限位條（7）的俯視形狀“t”字形，所述弧轉板（8）的形狀弧形體，所述橡膠弧板（9）的形狀弧形體，所述上固座（6）下端設置有弧轉板（8）和橡膠弧板（9）。

4.根據權利要求1所述的一種雞爪去趾裝置，其特征在于：所述柱轉盤（13）的形狀圓柱體，所述柱轉盤（13）內側開設有轉槽，所述連接轉桿（14）一端通過軸承轉動連接在柱轉盤（13）轉槽內側，所述限位矩條（16）的形狀矩形體，所述限位矩條（16）外側滑動連接在矩體滑道（20）內側。

5.根據權利要求1所述的一種雞爪去趾裝置，其特征在于：所述彈簧伸縮桿（18）的數量不低于四個，所述揉搓板（19）下端與盛放板（10）上端對齊，所述揉搓板（19）下端處于上固座（6）下端開設凹槽的上部。

技術總結
本技術涉及去趾裝置技術領域，尤其為一種雞爪去趾裝置，包括底座和電缸，底座上端固定連接有電缸，電缸下端固定連接有弧形切割刀，底座上端固定連接有下固座，下固座一側固定連接有電動伸縮桿，電動伸縮桿上端固定連接有上固座，下固座內側轉動連接有弧體限位條，弧體限位條一側固定連接有弧轉板，弧轉板一側固定連接有橡膠弧板，下固座一側固定連接有盛放板，上固座一側固定連接有移動空殼，上固座一側固定連接有電機，電機主軸末端固定連接有柱轉盤，本技術中，裝置在對雞爪切除前，可以對雞爪進行攤平，使雞爪的趾甲處于盛放板外部邊緣位置在進行切除，提高雞爪的趾甲切除效率，減少勞動強度。

技術研發人員：王巧生,池開俊
受保護的技術使用者：揚州市肯樂食品有限公司
技術研發日：20240326
技術公布日：2025/4/28
