本技術屬于陶瓷加工，特別是涉及一種陶瓷加工用陶瓷原料攪拌裝置。

背景技術：

1、陶瓷是以天然黏土以及各種天然礦物為主要原料經過粉碎混煉、成型和煅燒制得的材料的各種制品，以前人們把用陶土制作成的在專門的窯爐中高溫燒制的物品稱作陶瓷，陶瓷是陶器和瓷器的總稱，陶瓷的傳統概念是指所有以黏土等無機非金屬礦物為原料的人工工業產品，它包括由黏土或含有黏土的混合物經混煉，成形，煅燒而制成的各種制品。

2、在對陶瓷進行加工前需要準備原料，原料采用多種材料混合而成，現有技術中陶瓷的攪拌大多是利用簡單的攪拌器械完成的，不便將原料進行充分的混合，且原料攪拌時容易粘附在罐體內壁上，造成浪費。

技術實現思路

1、本實用新型的目的在于提供一種陶瓷加工用陶瓷原料攪拌裝置，解決現有的陶瓷攪拌大多是利用簡單的攪拌器械完成的，不便將原料進行充分的混合，且原料攪拌時容易粘附在罐體內壁上，造成浪費的問題。

2、為解決上述技術問題，本實用新型是通過以下技術方案實現的：

3、本實用新型為一種陶瓷加工用陶瓷原料攪拌裝置，包括罐體、配合臺和攪拌組件，所述罐體的頂端安裝有罐蓋，所述罐蓋的上表面固定連接有安裝架，所述攪拌組件包括驅動電機，所述驅動電機設置于安裝架內，所述驅動電機的輸出端固定連接有攪拌軸，所述攪拌軸的一端設置于罐蓋內，并與其轉動配合，所述攪拌軸的周側面固定連接有多組攪拌桿，所述攪拌桿設置于罐體的內部，并與其轉動配合，其中一組攪拌桿的一端鉸接有刮板，所述刮板的一端面與罐體的內壁相貼；通過設置攪拌組件，啟動驅動電機，帶動攪拌軸帶動攪拌桿在罐體內轉動，對原料進行攪拌，攪拌桿轉動的同時帶動刮板對罐體內壁進行刮除，減少罐體內壁上原料的粘附，在配合彈簧的作用下，使刮板能夠對罐壁進行柔性刮除，避免刮板對罐壁造成損傷。

4、所述刮板的一側面與攪拌桿之間安裝有配合彈簧，另一組所述攪拌桿的一端轉動連接有配合攪拌葉片。

5、所述罐體底部的周側固定連接有固定架，所述配合臺的一表面開設有滑槽，所述固定架設置于滑槽內，并與其滑動配合。

6、所述配合臺上表面的一側安裝有氣缸，所述氣缸的輸出端固定連接有鉸接塊，所述鉸接塊設置于固定架的一端，并與其鉸接配合。

7、所述罐蓋上表面的一側設置有進料管，所述罐體的底部設置有出料管，所述出料管的周側安裝有控制閥。

8、所述配合臺的底表面設置有多組支柱；通過設置四組支柱，且四組支柱分別設置于配合臺底表面的四周，便于保證配合臺的穩定性。

9、本實用新型具有以下有益效果：

10、本實用新型通過設置攪拌組件，啟動驅動電機，帶動攪拌軸帶動攪拌桿在罐體內轉動，對原料進行攪拌，攪拌桿轉動的同時帶動刮板對罐體內壁進行刮除，減少罐體內壁上原料的粘附，在配合彈簧的作用下，使刮板能夠對罐壁進行柔性刮除，避免刮板對罐壁造成損傷；通過設置配合臺，利用氣缸和固定架帶動罐體來回移動，使其內的原料進行晃動，能夠配合攪拌桿轉動的同時帶動配合攪拌葉片轉動，進一步對原料進行攪拌，使原料充分混合，提高攪拌效率。

11、當然，實施本實用新型的任一產品并不一定需要同時達到以上所述的所有優點。

技術特征：

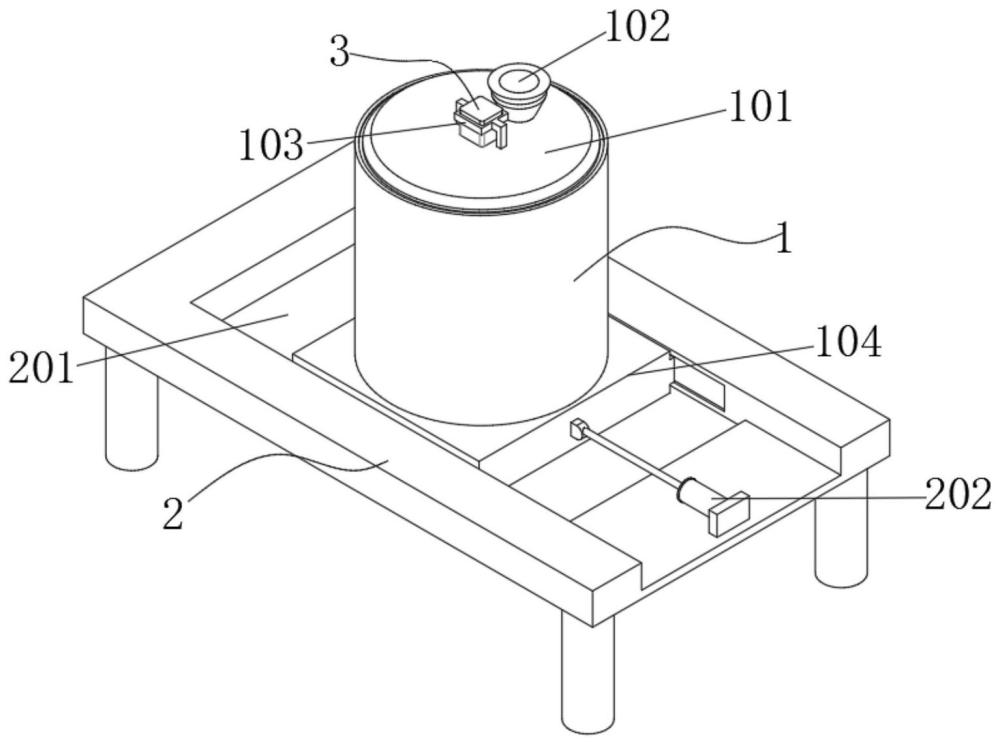

1.一種陶瓷加工用陶瓷原料攪拌裝置，包括罐體(1)、配合臺(2)和攪拌組件(3)，其特征在于：所述罐體(1)的頂端安裝有罐蓋(101)，所述罐蓋(101)的上表面固定連接有安裝架(103)，所述攪拌組件(3)包括驅動電機(301)，所述驅動電機(301)設置于安裝架(103)內，所述驅動電機(301)的輸出端固定連接有攪拌軸(302)，所述攪拌軸(302)的一端設置于罐蓋(101)內，并與其轉動配合，所述攪拌軸(302)的周側面固定連接有多組攪拌桿(303)，所述攪拌桿(303)設置于罐體(1)的內部，并與其轉動配合，其中一組攪拌桿(303)的一端鉸接有刮板(305)，所述刮板(305)的一端面與罐體(1)的內壁相貼。

2.根據權利要求1所述的一種陶瓷加工用陶瓷原料攪拌裝置，其特征在于，所述刮板(305)的一側面與攪拌桿(303)之間安裝有配合彈簧(306)，另一組所述攪拌桿(303)的一端轉動連接有配合攪拌葉片(304)。

3.根據權利要求1所述的一種陶瓷加工用陶瓷原料攪拌裝置，其特征在于，所述罐體(1)底部的周側固定連接有固定架(104)，所述配合臺(2)的一表面開設有滑槽(201)，所述固定架(104)設置于滑槽(201)內，并與其滑動配合。

4.根據權利要求3所述的一種陶瓷加工用陶瓷原料攪拌裝置，其特征在于，所述配合臺(2)上表面的一側安裝有氣缸(202)，所述氣缸(202)的輸出端固定連接有鉸接塊，所述鉸接塊設置于固定架(104)的一端，并與其鉸接配合。

5.根據權利要求4所述的一種陶瓷加工用陶瓷原料攪拌裝置，其特征在于，所述罐蓋(101)上表面的一側設置有進料管(102)，所述罐體(1)的底部設置有出料管(105)，所述出料管(105)的周側安裝有控制閥。

6.根據權利要求5所述的一種陶瓷加工用陶瓷原料攪拌裝置，其特征在于，所述配合臺(2)的底表面設置有多組支柱(203)。

技術總結
本技術公開了一種陶瓷加工用陶瓷原料攪拌裝置，涉及陶瓷加工技術領域。本技術包括罐體、配合臺和攪拌組件，罐體的頂端安裝有罐蓋，罐蓋的上表面固定連接有安裝架，攪拌組件包括驅動電機。本技術通過設置攪拌組件，啟動驅動電機，帶動攪拌軸帶動攪拌桿在罐體內轉動，對原料進行攪拌，攪拌桿轉動的同時帶動刮板對罐體內壁進行刮除，減少罐體內壁上原料的粘附，在配合彈簧的作用下，使刮板能夠對罐壁進行柔性刮除，避免刮板對罐壁造成損傷；通過設置配合臺，利用氣缸和固定架帶動罐體來回移動，使其內的原料進行晃動，能夠配合攪拌桿轉動的同時帶動配合攪拌葉片轉動，進一步對原料進行攪拌，使原料充分混合，提高攪拌效率。

技術研發人員：冀志超,張盛楠,黃永順,張中華
受保護的技術使用者：邯鄲合益陶瓷有限公司
技術研發日：20240417
技術公布日：2025/4/28
