本技術涉及水利工程，尤其涉及一種用于水利工程的疏水裝置。

背景技術：

1、水利工程是用于控制和調配自然界的地表水和地下水，達到除害興利目的而修建的工程，也稱為水工程。水是人類生產和生活必不可少的寶貴資源，但其自然存在的狀態并不完全符合人類的需要。只有修建水利工程，才能控制水流，防止洪澇災害，并進行水量的調節和分配，以滿足人民生活和生產對水資源的需要。而水利工程需要修建時，往往需要對水利工程原本的水流進行疏水處理，而疏水的過程中，對于水量較低的情況下時，疏水裝置在疏水時還存在一些問題：

2、1、疏水效率低，需要頻繁調整。現有的疏水裝置在進行水位疏水時，對于存有較少數量的情況下，利用人工進行調整抽水設備時，由于原有水利工程底部存有較多淤泥，從而人工移動抽水設備效率較低，而抽水裝置移動不及時，長時間空轉會導致設備溫度過高而損傷。

3、2、機動性較差。現有的疏水裝置在進行安裝疏水過程中，只能利用人工進行安裝放置，從而會較為繁瑣，并且對于水位中心的位置則無法有效精準放置，從而導致整體機動性較差。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種用于水利工程的疏水裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種用于水利工程的疏水裝置，包括漂浮臺和驅動電機，所述漂浮臺的頂部中心處貫穿開有圓形安裝槽，且圓形安裝槽的底部內壁放置有環形固定板，所述環形固定板的頂部外壁通過螺栓固定有環形滑軌，且環形滑軌的內壁滑動插接有等距離分布的弧形滑塊，所述弧形滑塊的頂部外壁焊接有齒環，且齒環內壁焊接有柱形網格筒，所述環形固定板的頂部一側外壁焊接有z型安裝板，且z型安裝板上通過螺絲固定有抽水泵，所述抽水泵出水端連通有疏水管道，所述環形固定板頂部兩端外壁均焊接有對稱分布的l型連接塊，且兩個l型連接塊底部外壁均焊接有第一活塞桿，所述第一活塞桿滑動插接在第一活塞管內壁，且第一活塞管底部一側內壁連通有第一通氣管，所述第一通氣管接通有雙向氣泵，且漂浮臺頂部兩側外壁沿寬度方向均開有矩形缺槽。

4、作為本實用新型再進一步的方案：所述齒環的一側外壁嚙合驅動有齒輪，且齒輪的軸心位置處連接有驅動電機。

5、作為本實用新型再進一步的方案：所述雙向氣泵接通有第二通氣管，且第二通氣管遠離雙向氣泵的端部連通有第二活塞管，所述第二活塞管的內壁滑動插接有第二活塞桿。

6、作為本實用新型再進一步方案：所述第一通氣管的中部設置有第一電控閥門，且第二通氣管的中部設置有第二電控閥門。

7、作為本實用新型再進一步的方案：所述第二活塞桿的頂部外壁焊接有支撐架，且支撐架的底部一端轉動安裝有旋轉軸，所述旋轉軸的外壁焊接有等距離分布的槳葉板，且旋轉軸的一側外壁連接有防水伺服電機。

8、作為本實用新型再進一步的方案：所述漂浮臺的頂部一側外壁設置有警示燈，且驅動電機、抽水泵、雙向氣泵、第一電控閥門、第二電控閥門、防水伺服電機和警示燈均通過信號線連接有plc控制器，且plc控制器通過導線連接有蓄電池。

9、作為本實用新型再進一步的方案：所述環形固定板的直徑尺寸大于環形滑軌的直徑尺寸，且環形滑軌的內壁尺寸與弧形滑塊的尺寸相適配。

10、作為本實用新型再進一步的方案：所述圓形安裝槽的內壁直徑大于齒環的外壁直徑，且齒環的內壁直徑大于柱形網格筒的外壁直徑。

11、與現有技術相比，本實用新型提供了一種用于水利工程的疏水裝置，具備以下有益效果：

12、1.一種用于水利工程的疏水裝置，通過在漂浮臺的兩側設置高度可調節的槳葉板，從而漂浮在水面時可以進行快速移動，從而將疏水裝置移動至水域中心處進行疏水，減少抽水裝置的頻繁調節，提高疏水效率，并且在水位較低擱淺時，能夠下放槳葉板，進行轉動實現脫困。

13、2.一種用于水利工程的疏水裝置，在進行疏水過程中，為了避免雜質堵塞抽水泵，降低疏水效率，從而在外部設置不斷旋轉的柱形網格筒，從而能夠將雜質阻擋，不斷轉動產生的離心力避免雜質堵塞柱形網格筒的孔洞，確保水流的正常流動。

14、3.一種用于水利工程的疏水裝置，通過在漂浮臺的頂部設置警示燈，從而在夜間疏水時，可以快速觀察定位到疏水裝置的位置，并且起到一定的安全警示效果。

15、該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現。

技術特征：

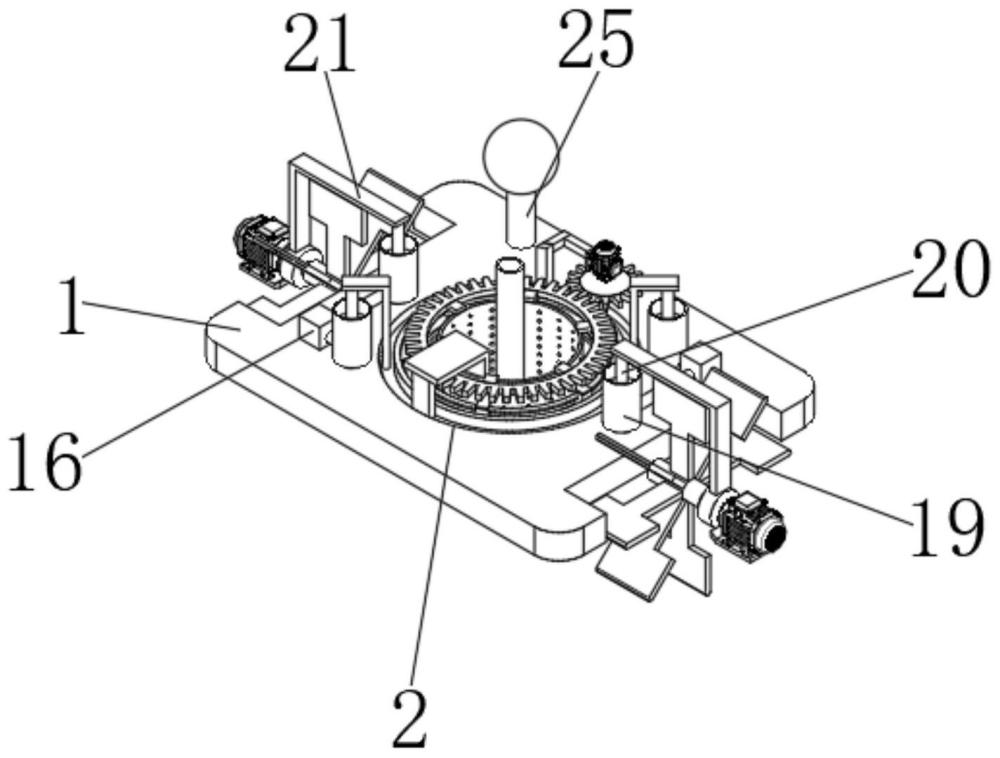

1.一種用于水利工程的疏水裝置，包括漂浮臺(1)和驅動電機(8)，其特征在于，所述漂浮臺(1)的頂部中心處貫穿開有圓形安裝槽(2)，且圓形安裝槽(2)的底部內壁放置有環形固定板(3)，所述環形固定板(3)的頂部外壁通過螺栓固定有環形滑軌(4)，且環形滑軌(4)的內壁滑動插接有等距離分布的弧形滑塊(5)，所述弧形滑塊(5)的頂部外壁焊接有齒環(6)，且齒環(6)內壁焊接有柱形網格筒(24)，所述環形固定板(3)的頂部一側外壁焊接有z型安裝板(9)，且z型安裝板(9)上通過螺絲固定有抽水泵(10)，所述抽水泵(10)出水端連通有疏水管道(11)，所述環形固定板(3)頂部兩端外壁均焊接有對稱分布的l型連接塊(12)，且兩個l型連接塊(12)底部外壁均焊接有第一活塞桿(13)，所述第一活塞桿(13)滑動插接在第一活塞管(14)內壁，且第一活塞管(14)底部一側內壁連通有第一通氣管(15)，所述第一通氣管(15)接通有雙向氣泵(16)，且漂浮臺(1)頂部兩側外壁沿寬度方向均開有矩形缺槽(17)。

2.根據權利要求1所述的一種用于水利工程的疏水裝置，其特征在于，所述齒環(6)的一側外壁嚙合驅動有齒輪(7)，且齒輪(7)的軸心位置處連接有驅動電機(8)。

3.根據權利要求1所述的一種用于水利工程的疏水裝置，其特征在于，所述雙向氣泵(16)接通有第二通氣管(18)，且第二通氣管(18)遠離雙向氣泵(16)的端部連通有第二活塞管(19)，所述第二活塞管(19)的內壁滑動插接有第二活塞桿(20)。

4.根據權利要求3所述的一種用于水利工程的疏水裝置，其特征在于，所述第一通氣管(15)的中部設置有第一電控閥門，且第二通氣管(18)的中部設置有第二電控閥門。

5.根據權利要求4所述的一種用于水利工程的疏水裝置，其特征在于，所述第二活塞桿(20)的頂部外壁焊接有支撐架(21)，且支撐架(21)的底部一端轉動安裝有旋轉軸，所述旋轉軸的外壁焊接有等距離分布的槳葉板(22)，且旋轉軸的一側外壁連接有防水伺服電機(23)。

6.根據權利要求5所述的一種用于水利工程的疏水裝置，其特征在于，所述漂浮臺(1)的頂部一側外壁設置有警示燈(25)，且驅動電機(8)、抽水泵(10)、雙向氣泵(16)、第一電控閥門、第二電控閥門、防水伺服電機(23)和警示燈(25)均通過信號線連接有plc控制器，且plc控制器通過導線連接有蓄電池。

7.根據權利要求1所述的一種用于水利工程的疏水裝置，其特征在于，所述環形固定板(3)的直徑尺寸大于環形滑軌(4)的直徑尺寸，且環形滑軌(4)的內壁尺寸與弧形滑塊(5)的尺寸相適配。

8.根據權利要求1所述的一種用于水利工程的疏水裝置，其特征在于，所述圓形安裝槽(2)的內壁直徑大于齒環(6)的外壁直徑，且齒環(6)的內壁直徑大于柱形網格筒(24)的外壁直徑。

技術總結
本技術公開了一種用于水利工程的疏水裝置，包括漂浮臺和驅動電機，所述漂浮臺的頂部中心處貫穿開有圓形安裝槽，且圓形安裝槽的底部內壁放置有環形固定板，所述環形固定板的頂部外壁通過螺栓固定有環形滑軌，且環形滑軌的內壁滑動插接有等距離分布的弧形滑塊，所述弧形滑塊的頂部外壁焊接有齒環，且齒環內壁焊接有柱形網格筒，所述環形固定板的頂部一側外壁焊接有Z型安裝板；本技術通過在漂浮臺的兩側設置高度可調節的槳葉板，從而漂浮在水面時可以進行快速移動，從而將疏水裝置移動至水域中心處進行疏水，減少抽水裝置的頻繁調節，提高疏水效率，并且在水位較低擱淺時，能夠下放槳葉板，進行轉動實現脫困。

技術研發人員：楊丙利,白萍萍,高魯燕
受保護的技術使用者：山東省調水工程運行維護中心
技術研發日：20240428
技術公布日：2025/4/28
