本技術涉及停車設備，尤其涉及一種pcs型停車設備的橫移裝置。

背景技術：

1、pcs型停車設備俗稱電梯式停車塔，采用與電梯類似的原理與結構，司機只需要將車停到出入口，汽車升降機將自動把車輛提升并搬運到最近的空車位，完成整個停車過程。

2、pcs型停車設備在進行車輛停放操作中，在進行上層車輛的存取前需要將下層對應位置的車輛進行橫移從而騰出空間，便于上層車輛的升降，在下層車輛橫移時，需要使用激光、紅外等手段實現測距、定位目的，并通過電機帶動停車平臺移動實現車輛的橫移，由于橫移軌道的限制，測距及定位均通過電控實現，缺乏機械減速及限位，若是出現電控問題，即會引發一定的安全問題，現實中也不乏此類事件的發生。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種pcs型停車設備的橫移裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種pcs型停車設備的橫移裝置，包括雙層停車架和地軌,所述雙層停車架兩側底端固定連接有兩個地軌，雙層停車架頂部懸吊有三個停車板，地軌頂部滑動連接有兩個停車平臺，地軌頂部開設有滑槽，滑槽內滑動連接有兩個頂部固定連接在停車平臺底端的定位架，定位架一側底部對稱開設有兩個凹槽，地軌頂端開設有若干個均勻設置的安裝槽，安裝槽內設置有鎖定機構。

4、優選的，所述地軌一側底部固定連接有行走臺，兩個行走臺分別位于兩個地軌相對面上。

5、優選的，所述定位架兩端底部固定連接有滑塊，滑塊滑動連接于滑槽內，滑塊兩側轉動連接有兩個輔助輪，輔助輪底端抵接滑槽底端。

6、優選的，所述滑槽中部固定安裝有導桿，導桿穿接出滑塊。

7、優選的，所述停車平臺底部固定安裝有雙軸電機，雙軸電機兩輸出軸固定連接有傳動桿。

8、優選的，所述傳動桿兩側穿接入定位架側壁，傳動桿兩端轉動連接有兩個橫移輪，橫移輪底端抵接在行走臺頂端。

9、優選的，所述鎖定機構包括第一電機和活動塊，安裝槽一側固定安裝有第一電機，第一電機輸出端固定連接有轉動安裝在安裝槽側壁的半圓形活動塊，安裝槽頂端兩側對稱設置有球形接觸開關，接觸開關直徑小于凹槽長度。

10、與現有技術相比，本實用新型的有益效果是：

11、本實用新型通過設置地軌，地軌用于停車平臺的橫移，其中定位架與停車平臺底端直連并滑動連接在滑槽中，通過滑槽的限位，可以有效的提升停車平臺橫移時的穩定性，防止停車平臺在橫移時出現脫軌的危險，行走臺的位置在兩個地軌相對面的底部，橫移輪行走在行走臺上而不影響滑槽及鎖定機構的使用，同時行走臺和地軌側壁之間也形成了停車平臺的限位，配合滑槽，進一步的提升了車輛橫移的穩定性。

12、本實用新型通過設置鎖定機構，鎖定機構通過接觸開關及外部控制器的作用，在停車平臺橫移時對停車平臺進行減速及剎車，并在剎車的同時將安裝槽內的活動塊翻轉至抵接定位架側壁的狀態，進而實現停車平臺的限位，與雙層停車架的激光、紅外測距控制系統互相配合，提升車輛存取安全性，并且具有相輔相成、互相保障的特點，防止在激光、紅外出現誤判的情況下保證車輛不受損。

技術特征：

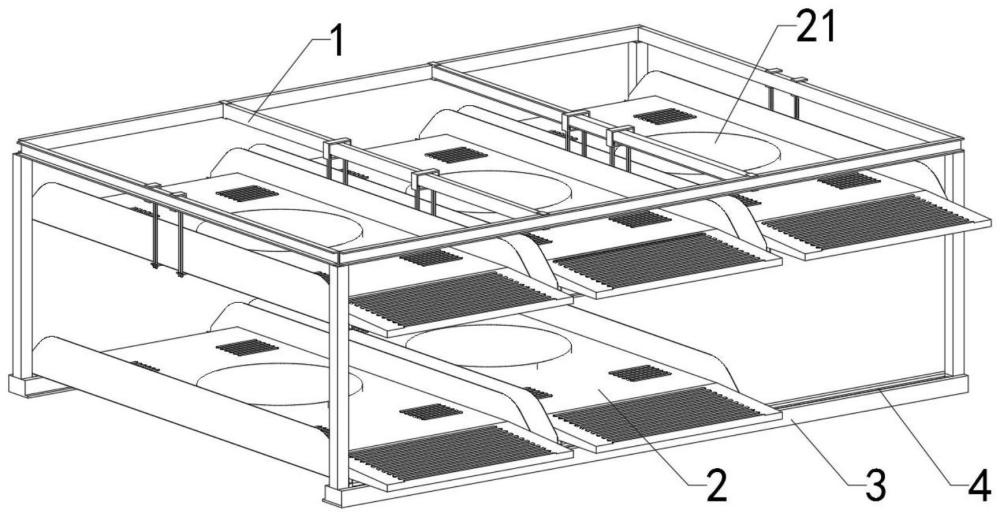

1.一種pcs型停車設備的橫移裝置，包括雙層停車架(1)和地軌(3),其特征在于：所述雙層停車架(1)兩側底端固定連接有兩個地軌(3)，雙層停車架(1)頂部懸吊有三個停車板(21)，地軌(3)頂部滑動連接有兩個停車平臺(2)，地軌(3)頂部開設有滑槽(4)，滑槽(4)內滑動連接有兩個頂部固定連接在停車平臺(2)底端的定位架(6)，定位架(6)一側底部對稱開設有兩個凹槽(11)，地軌(3)頂端開設有若干個均勻設置的安裝槽(12)，安裝槽(12)內設置有鎖定機構(13)。

2.根據權利要求1所述的一種pcs型停車設備的橫移裝置，其特征在于：所述地軌(3)一側底部固定連接有行走臺(31)，兩個行走臺(31)分別位于兩個地軌(3)相對面上。

3.根據權利要求1所述的一種pcs型停車設備的橫移裝置，其特征在于：所述定位架(6)兩端底部固定連接有滑塊(9)，滑塊(9)滑動連接于滑槽(4)內，滑塊(9)兩側轉動連接有兩個輔助輪(10)，輔助輪(10)底端抵接滑槽(4)底端。

4.根據權利要求3所述的一種pcs型停車設備的橫移裝置，其特征在于：所述滑槽(4)中部固定安裝有導桿(5)，導桿(5)穿接出滑塊(9)。

5.根據權利要求1所述的一種pcs型停車設備的橫移裝置，其特征在于：所述停車平臺(2)底部固定安裝有雙軸電機(8)，雙軸電機(8)兩輸出軸固定連接有傳動桿(81)。

6.根據權利要求5所述的一種pcs型停車設備的橫移裝置，其特征在于：所述傳動桿(81)兩側穿接入定位架(6)側壁，傳動桿(81)兩端轉動連接有兩個橫移輪(7)，橫移輪(7)底端抵接在行走臺(31)頂端。

7.根據權利要求1所述的一種pcs型停車設備的橫移裝置，其特征在于：所述鎖定機構(13)包括第一電機(14)和活動塊(15)，安裝槽(12)一側固定安裝有第一電機(14)，第一電機(14)輸出端固定連接有轉動安裝在安裝槽(12)側壁的半圓形活動塊(15)，安裝槽(12)頂端兩側對稱設置有球形接觸開關(16)，接觸開關(16)直徑小于凹槽(11)長度。

技術總結
本技術涉及停車設備技術領域，具體的公開了一種PCS型停車設備的橫移裝置，包括雙層停車架和地軌,雙層停車架兩側底端固定連接有兩個地軌，雙層停車架頂部懸吊有三個停車板，地軌頂部滑動連接有兩個停車平臺，地軌頂部開設有滑槽，滑槽內滑動連接有兩個頂部固定連接在停車平臺底端的定位架，定位架一側底部對稱開設有兩個凹槽，地軌頂端開設有若干個均勻設置的安裝槽，安裝槽內設置有鎖定機構。鎖定機構實現停車平臺的限位，與雙層停車架的激光、紅外測距控制系統互相配合，提升車輛存取安全性，并且具有相輔相成、互相保障的特點，防止在激光、紅外出現誤判的情況下保證車輛不受損。

技術研發人員：李立婷,吳厚團,杜萬兵,卓小寶
受保護的技術使用者：安徽鴻杰威爾停車設備有限公司
技術研發日：20240419
技術公布日：2025/4/28
