本技術涉及一種混凝土一體板，具體是一種自保溫型蒸壓加氣混凝土一體板。

背景技術：

1、加氣混凝土砌塊是一種新型的墻體建材，它的獨特之處在于它是一種非常輕型的保溫隔熱的建筑墻材。加氣混凝土砌塊多以預制成品的形式應用于建筑工程中，可用于壘砌三層或三層以下的房屋的承重墻，也可作為工業廠房、多層、高層框架結構建筑的非承重填充墻材料使用。加氣混凝土是以硅質材料(砂、粉煤灰及含硅尾礦等)和鈣質材料(石灰、水泥)為主要原料，摻加發氣劑(鋁粉)，通過配料、攪拌、澆注、預養、切割、蒸壓、養護等工藝過程制成的輕質多孔硅酸鹽制品。因其經發氣后含有大量均勻而細小的氣孔，故名加氣混凝土。

2、現有混凝土一體板在組裝時，因?yàn)樽陨眢w積重量大，在組裝時又需要對正，工人在對正時會出現困難，難以對正，導致組裝效率不高。

技術實現思路

1、本實用新型的目的在于提供一種自保溫型蒸壓加氣混凝土一體板，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種自保溫型蒸壓加氣混凝土一體板，板體組件中設有固定組件，固定組件安裝連接在板體組件中，板體組件中設有保溫組件，保溫組件固定連接在板體組件中，板體組件中包括混凝土層、防火層、裝飾層、限位凸塊、限位凹槽，混凝土層的一側設有防火層，防火層固定連接在混凝土層上，防火層遠離混凝土層的一側設有裝飾層，裝飾層固定連接在防火層上，混凝土層的一側設有限位凸塊，限位凸塊一體成型于混凝土層上，混凝土層遠離限位凸塊的一側設有限位凹槽，限位凹槽一體成形于混凝土層上，限位凸塊與限位凹槽的直徑相對應。

4、作為本實用新型進一步的方案：固定組件中包括固定桿、限位孔、限位板、彈簧、安裝槽，限位凸塊中設有兩組安裝槽，安裝槽一體成形于限位凸塊上，安裝槽中設有彈簧，彈簧一端固定連接在安裝槽上，彈簧的另一側設有限位板，限位板一端固定連接彈簧，限位板滑動連接在安裝槽內部，限位板遠離彈簧的一側設有固定桿，固定桿固定連接在限位板上。

5、作為本實用新型進一步的方案：固定桿的一端貫穿限位凸塊且與限位凸塊滑動連接，限位凹槽中設有兩組限位孔上，限位孔一體成型于限位凹槽上，限位孔與固定桿的位置相對應。

6、作為本實用新型進一步的方案：保溫組件中包括固定框架、支撐框架、連接桿，混凝土層中設有固定框架，固定框架固定連接在混凝土層中，固定框架中設有支撐框架，支撐框架固定連接在固定框架中，固定框架中設有多組連接桿，連接桿固定連接在固定框架中。

7、作為本實用新型再進一步的方案：固定框架、支撐框架和連接桿所組成的空間之內填充有保溫棉。

8、與現有技術相比，本實用新型的有益效果是：

9、通過板體組件中設有防火層，可以在使用時起到防火作用，并且通過限位凸塊和限位凹槽可以使一體板在組裝時更加輕松的對齊，通過固定組件的設置可以使兩組一體板在對正對齊后進行限位，可以輔助工人組裝一體板，之后通過保溫組件可以使一體板具有保溫功能。

技術特征：

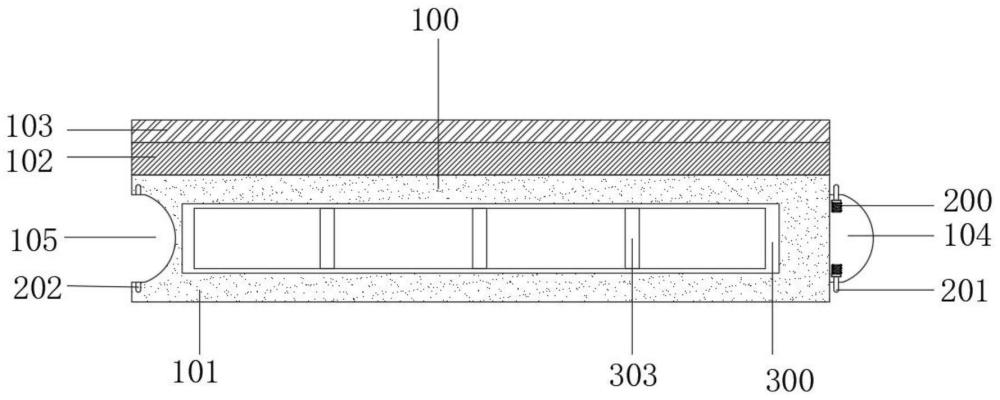

1.一種自保溫型蒸壓加氣混凝土一體板，包括板體組件(100)、固定組件(200)、保溫組件(300)，其特征在于，板體組件(100)中設有固定組件(200)，固定組件(200)安裝連接在板體組件(100)中，板體組件(100)中設有保溫組件(300)，保溫組件(300)固定連接在板體組件(100)中，板體組件(100)中包括混凝土層(101)、防火層(102)、裝飾層(103)、限位凸塊(104)、限位凹槽(105)，混凝土層(101)的一側設有防火層(102)，防火層(102)固定連接在混凝土層(101)上，防火層(102)遠離混凝土層(101)的一側設有裝飾層(103)，裝飾層(103)固定連接在防火層(102)上，混凝土層(101)的一側設有限位凸塊(104)，限位凸塊(104)一體成型于混凝土層(101)上，混凝土層(101)遠離限位凸塊(104)的一側設有限位凹槽(105)，限位凹槽(105)一體成形于混凝土層(101)上，限位凸塊(104)與限位凹槽(105)的直徑相對應。

2.根據權利要求1所述的一種自保溫型蒸壓加氣混凝土一體板，其特征在于，固定組件(200)中包括固定桿(201)、限位孔(202)、限位板(203)、彈簧(204)、安裝槽(205)，限位凸塊(104)中設有兩組安裝槽(205)，安裝槽(205)一體成形于限位凸塊(104)上，安裝槽(205)中設有彈簧(204)，彈簧(204)一端固定連接在安裝槽(205)上，彈簧(204)的另一側設有限位板(203)，限位板(203)一端固定連接彈簧(204)，限位板(203)滑動連接在安裝槽(205)內部，限位板(203)遠離彈簧(204)的一側設有固定桿(201)，固定桿(201)固定連接在限位板(203)上。

3.根據權利要求2所述的一種自保溫型蒸壓加氣混凝土一體板，其特征在于，固定桿(201)的一端貫穿限位凸塊(104)且與限位凸塊(104)滑動連接，限位凹槽(105)中設有兩組限位孔(202)上，限位孔(202)一體成型于限位凹槽(105)上，限位孔(202)與固定桿(201)的位置相對應。

4.根據權利要求1所述的一種自保溫型蒸壓加氣混凝土一體板，其特征在于，保溫組件(300)中包括固定框架(301)、支撐框架(302)、連接桿(303)，混凝土層(101)中設有固定框架(301)，固定框架(301)固定連接在混凝土層(101)中，固定框架(301)中設有支撐框架(302)，支撐框架(302)固定連接在固定框架(301)中，固定框架(301)中設有多組連接桿(303)，連接桿(303)固定連接在固定框架(301)中。

5.根據權利要求4所述的一種自保溫型蒸壓加氣混凝土一體板，其特征在于，固定框架(301)、支撐框架(302)和連接桿(303)所組成的空間之內填充有保溫棉。

技術總結
本技術公開了一種自保溫型蒸壓加氣混凝土一體板，包括板體組件，混凝土層的一側設有防火層，防火層固定連接在混凝土層上，防火層遠離混凝土層的一側設有裝飾層，裝飾層固定連接在防火層上，混凝土層的一側設有限位凸塊，限位凸塊一體成型于混凝土層上，混凝土層遠離限位凸塊的一側設有限位凹槽，限位凹槽一體成形于混凝土層上，限位凸塊與限位凹槽的直徑相對應，通過板體組件中設有防火層，可以在使用時起到防火作用，并且通過限位凸塊和限位凹槽可以使一體板在組裝時更加輕松的對齊，通過固定組件的設置可以使兩組一體板在對正對齊后進行限位，可以輔助工人組裝一體板，之后通過保溫組件可以使一體板具有保溫功能。

技術研發人員：張燃
受保護的技術使用者：天津合緣偉業新材料科技發展有限公司
技術研發日：20240509
技術公布日：2025/4/28
