本技術涉及模具，特別涉及一種陶瓷模具用定型裝置。

背景技術：

1、模具，工業生產上用以注塑、吹塑、擠出、壓鑄或鍛壓成型、冶煉、沖壓等方法得到所需產品的各種模子和工具。?簡而言之，模具是用來制作成型物品的工具，這種工具由各種零件構成，不同的模具由不同的零件構成。它主要通過所成型材料物理狀態的改變來實現物品外形的加工；

2、模具在合模后在零件冷卻后有幾率會將模具的兩半黏住，導致拆除模具時較為不便。

技術實現思路

1、本實用新型目的是針對上述存在的問題和不足，提出一種陶瓷模具用定型裝置：旋轉雙向螺桿或連接板，使得連接板位于模具一與模具二的連接槽中，固定螺絲配合螺母將連接板固定在模具一與模具二中，完成模具一與模具二的合模，解決了不便于脫模問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種陶瓷模具用定型裝置，包括模具一與模具二，所述模具一靠近模具二的一側外壁焊接有連接凸起，且模具二靠近模具一的一側外壁開設有連接凹槽，所述模具一的一側外壁頂部開設有吊裝槽，且模具一與模具二一側外壁兩端均開設有連接槽，所述吊裝槽和連接槽中均焊接有固定螺絲，且吊裝槽中安裝有吊裝組件，且連接槽中安裝有合模組件；吊裝組件包括吊裝板和螺紋連接在吊裝板一端外壁的調節螺桿；合模組件包括雙向螺桿和螺紋連接在雙向螺桿兩端外壁的連接板。

4、優選的，所述吊裝板一端外壁和連接板中均開設有安裝孔，且固定螺絲的外壁螺紋連接有螺母，螺母的一側外壁與吊裝板和連接板外壁接觸。

5、優選的，所述調節螺桿的底端外壁焊接有封板，且封板的底部外壁安裝有模具三。

6、優選的，所述模具三的內側外壁焊接有等距離分布的分隔板，且分隔板之間交錯開設有連通孔，所述分隔板的頂部外壁兩端均開設有冷卻口一。

7、優選的，所述模具一與模具二的內部均設有冷卻腔，且模具一與模具二的頂部外壁兩端均設有冷卻口二。

8、優選的，所述雙向螺桿的兩端外壁均開設有五角槽。

9、本實用新型的有益效果為：

10、旋轉雙向螺桿或連接板，使得連接板位于模具一與模具二的連接槽中，固定螺絲配合螺母將連接板固定在模具一與模具二中，完成模具一與模具二的合模；

11、澆鑄完畢后對進水管中輸送冷水，冷水進入到模具一、模具二和模具三內部，之后從排水管排出多次后將模具內部的熱量帶出，完成冷卻。

技術特征：

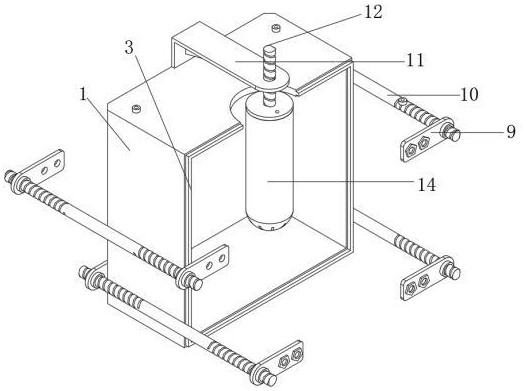

1.一種陶瓷模具用定型裝置，包括模具一（1）與模具二（2），其特征在于，所述模具一（1）靠近模具二（2）的一側外壁焊接有連接凸起（3），且模具二（2）靠近模具一（1）的一側外壁開設有連接凹槽，所述模具一（1）的一側外壁頂部開設有吊裝槽（4），且模具一（1）與模具二（2）一側外壁兩端均開設有連接槽（5），所述吊裝槽（4）和連接槽（5）中均焊接有固定螺絲（6），且吊裝槽（4）中安裝有吊裝組件（7），且連接槽（5）中安裝有合模組件（8）；

2.根據權利要求1所述的一種陶瓷模具用定型裝置，其特征在于，所述吊裝板（11）一端外壁和連接板（9）中均開設有安裝孔，且固定螺絲（6）的外壁螺紋連接有螺母，螺母的一側外壁與吊裝板（11）和連接板（9）外壁接觸。

3.根據權利要求1所述的一種陶瓷模具用定型裝置，其特征在于，所述調節螺桿（12）的底端外壁焊接有封板（13），且封板（13）的底部外壁安裝有模具三（14）。

4.根據權利要求3所述的一種陶瓷模具用定型裝置，其特征在于，所述模具三（14）的內側外壁焊接有等距離分布的分隔板（15），且分隔板（15）之間交錯開設有連通孔（16），所述分隔板（15）的頂部外壁兩端均開設有冷卻口一（17）。

5.根據權利要求1所述的一種陶瓷模具用定型裝置，其特征在于，所述模具一（1）與模具二（2）的內部均設有冷卻腔，且模具一（1）與模具二（2）的頂部外壁兩端均設有冷卻口二（18）。

6.根據權利要求1所述的一種陶瓷模具用定型裝置，其特征在于，所述雙向螺桿（10）的兩端外壁均開設有五角槽。

技術總結
本技術涉及模具領域,特別涉及一種陶瓷模具用定型裝置，包括模具一與模具二，所述模具一靠近模具二的一側外壁焊接有連接凸起，且模具二靠近模具一的一側外壁開設有連接凹槽，所述模具一的一側外壁頂部開設有吊裝槽，且模具一與模具二一側外壁兩端均開設有連接槽，所述吊裝槽和連接槽中均焊接有固定螺絲，且吊裝槽中安裝有吊裝組件，且連接槽中安裝有合模組件；吊裝組件包括吊裝板和螺紋連接在吊裝板一端外壁的調節螺桿。本技術澆鑄完畢后對進水管中輸送冷水，冷水進入到模具一、模具二和模具三內部，之后從排水管排出多次后將模具內部的熱量帶出，完成冷卻。

技術研發人員：呂嘉鵬,張燕婷
受保護的技術使用者：大連禔福雕塑藝術工程有限公司
技術研發日：20240530
技術公布日：2025/4/28
