本技術涉及建筑工程，特別是涉及一種三文治墻結構。

背景技術：

1、科技進步，建造業也不斷與時并進，令建造過程更快捷和安全，但是伴隨著人口老齡化，越來越多的年輕人不愿進入工地，建筑行業的科技化，產業化發展是必然的趨勢。

2、組裝合成建筑法是裝配式建筑建造的方法之一，是一種創新的建筑方法。通過「先裝后嵌」的概念，將現場建筑工序轉移至較易控制的廠房進行，在廠房中生產獨立的組裝合成組件(包括裝飾工程、固定裝置和屋宇設施)，從而減省現場施工工序，減少建筑過程受天氣條件、勞動力資源和施工場地限制影響，同時有利管理施工質素、提升建造業的生產力、安全性及可持續性。

3、組裝合成建筑法中預制組件的豎向連接是關鍵的一環，目前連接方法有模板加現場扎鐵、蛇皮通插鋼筋、鋼筋灌漿連接器及三文治墻身等，然而，目前的三文治墻在進行混凝土澆筑時，還需要在三文治墻的兩側進行木模板的安裝，避免澆筑混凝土?xí)r產生漏漿；因此，亟需一種三文治墻結構，不僅能夠在澆筑混凝土?xí)r減少木模板，還能夠有效提高三文治墻的整體強度。

技術實現思路

1、本實用新型的目的是提供一種三文治墻結構，以解決上述現有技術存在的問題。

2、為實現上述目的，本實用新型提供了如下方案：本實用新型提供一種三文治墻結構，包括第一預制板，所述第一預制板可拆卸連接有第二預制板，所述第一預制板與所述第二預制板之間留有空隙，所述空隙內設置有若干個鋼筋，所述空隙內澆筑有混凝土；

3、所述第一預制板朝向所述第二預制板一端的兩側分別固定連接有第一固定塊，所述第一固定塊可拆卸連接有第二固定塊，所述第二固定塊與所述第二預制板固定連接。

4、優選的，所述第二固定塊上開設置有第一滑槽，所述第一滑槽與所述第一固定塊可拆卸連接。

5、優選的，所述第一固定塊的兩側分別固定連接有限位塊，所述限位塊可拆卸連接有第二滑槽，所述第二滑槽開設在所述第一滑槽內。

6、優選的，所述第一預制板朝向所述第二預制板的一側等間距設置有若干個第一凸起，所述第二預制板朝向所述第一預制板的一側等間距設置有若干個第二凸起，所述第一凸起與所述第二凸起一一對應設置。

7、優選的，相鄰的兩個所述第一凸起的兩側分別設置有第一限位部，相鄰的兩個所述第二凸起的兩側分別設置有第二限位部，所述第一限位部與所述第二限位部水平錯位設置在所述第一預制板與所述第二預制板之間。

8、優選的，所述第一限位部包括等間距設置的若干個第一箍筋，處于同一水平面上的若干個第一箍筋伸入所述第一預制板內的一端固定連接有第一拉筋，所述第一箍筋與所述第一拉筋相交的位置分別固定連接有第一豎筋，所述第一箍筋伸出所述第一預制板外的一端內與所述鋼筋可拆卸連接。

9、優選的，所述第二限位部包括等間距設置的若干個第二箍筋，處于同一水平面上的若干個第二箍筋伸入所述第二預制板內的一端固定連接有第二拉筋，所述第二箍筋與所述第二拉筋相交的位置分別固定連接有第二豎筋，所述第二箍筋伸出所述第二預制板外的一端內與所述鋼筋可拆卸連接。

10、優選的，所述第一拉筋、所述第二拉筋呈u形。

11、本實用新型公開了以下技術效果：

12、本實用新型通過第一固定塊與第二固定塊能夠使第一預制板與第二預制板之間的空隙進行有效的密封，使?jié)仓幕炷敛粫牡谝活A(yù)制板與第二預制板之間的兩側產生漏漿；同時，通過第一固定塊與第二固定塊能夠使第一預制板與第二預制板進行有效的連接，并提高了整體的強度。

技術特征：

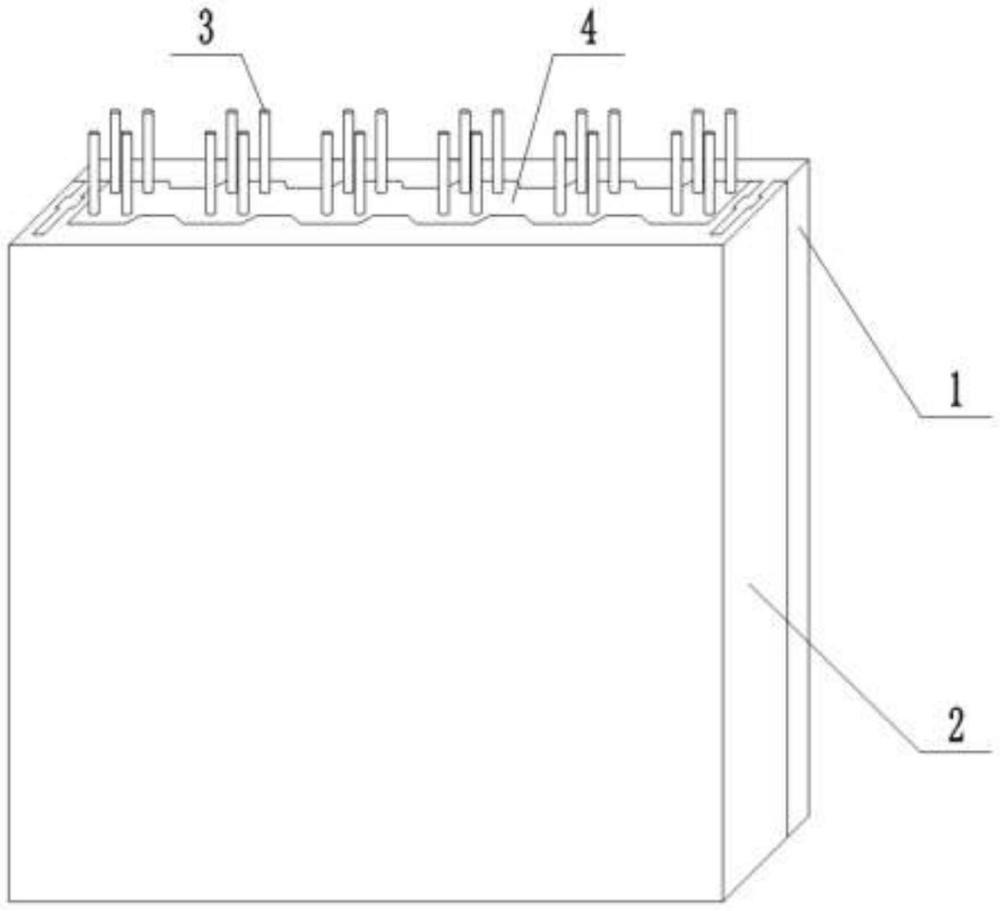

1.一種三文治墻結構，其特征在于：包括第一預制板(1)，所述第一預制板(1)可拆卸連接有第二預制板(2)，所述第一預制板(1)與所述第二預制板(2)之間留有空隙，所述空隙內設置有若干個鋼筋(3)，所述空隙內澆筑有混凝土(4)；

2.根據權利要求1所述的三文治墻結構，其特征在于：所述第二固定塊上開設置有第一滑槽(25)，所述第一滑槽(25)與所述第一固定塊(15)可拆卸連接。

3.根據權利要求2所述的三文治墻結構，其特征在于：所述第一固定塊(15)的兩側分別固定連接有限位塊(16)，所述限位塊(16)可拆卸連接有第二滑槽(26)，所述第二滑槽(26)開設在所述第一滑槽(25)內。

4.根據權利要求1所述的三文治墻結構，其特征在于：所述第一預制板(1)朝向所述第二預制板(2)的一側等間距設置有若干個第一凸起(13)，所述第二預制板(2)朝向所述第一預制板(1)的一側等間距設置有若干個第二凸起(23)，所述第一凸起(13)與所述第二凸起(23)一一對應設置。

5.根據權利要求4所述的三文治墻結構，其特征在于：相鄰的兩個所述第一凸起(13)的兩側分別設置有第一限位部，相鄰的兩個所述第二凸起(23)的兩側分別設置有第二限位部，所述第一限位部與所述第二限位部水平錯位設置在所述第一預制板(1)與所述第二預制板(2)之間。

6.根據權利要求5所述的三文治墻結構，其特征在于：所述第一限位部包括等間距設置的若干個第一箍筋(14)，處于同一水平面上的若干個第一箍筋(14)伸入所述第一預制板(1)內的一端固定連接有第一拉筋(11)，所述第一箍筋(14)與所述第一拉筋(11)相交的位置分別固定連接有第一豎筋(12)，所述第一箍筋(14)伸出所述第一預制板(1)外的一端內與所述鋼筋(3)可拆卸連接。

7.根據權利要求6所述的三文治墻結構，其特征在于：所述第二限位部包括等間距設置的若干個第二箍筋(24)，處于同一水平面上的若干個第二箍筋(24)伸入所述第二預制板(2)內的一端固定連接有第二拉筋(21)，所述第二箍筋(24)與所述第二拉筋(21)相交的位置分別固定連接有第二豎筋(22)，所述第二箍筋(24)伸出所述第二預制板(2)外的一端內與所述鋼筋(3)可拆卸連接。

8.根據權利要求7所述的三文治墻結構，其特征在于：所述第一拉筋(11)、所述第二拉筋(21)呈u形。

技術總結
本技術公開一種三文治墻結構，涉及建筑工程技術領域；包括第一預制板，第一預制板可拆卸連接有第二預制板，第一預制板與第二預制板之間留有空隙，空隙內設置有若干個鋼筋，空隙內澆筑有混凝土；第一預制板朝向第二預制板一端的兩側分別固定連接有第一固定塊，第一固定塊可拆卸連接有第二固定塊，第二固定塊與第二預制板固定連接。本技術通過第一固定塊與第二固定塊能夠使第一預制板與第二預制板之間的空隙進行有效的密封，使?jié)仓幕炷敛粫牡谝活A(yù)制板與第二預制板之間的兩側產生漏漿；同時，通過第一固定塊與第二固定塊能夠使第一預制板與第二預制板進行有效的連接，并提高了整體的強度。
