本技術涉及立體車庫，具體的，涉及一種巷道堆垛式停車系統。

背景技術：

1、巷道堆垛式停車系統是一種高效的立體停車解決方案，特別適用于城市中心或土地資源緊張的區域，通過充分利用豎向空間，大幅度增加單位面積的停車容量。傳統的巷道堆垛式停車系統在設計時，通常具有堆垛架，堆垛架上陣列分布有若干個停車位，駕駛員可將汽車行駛至一個升降架上，然后駕駛員離開汽車，使升降架上升至適宜的高度與空閑的停車位對齊，然后再使升降架上的滑動裝置運行，將汽車移入停車位內。

2、在上述過程中，駕駛員將汽車駛?cè)肷导軙r(shí)，無法保證汽車和升降架的對位，需要繁瑣的調整汽車，當駕駛員經驗不足時，還會與升降架發生碰撞，對汽車和駕駛員造成傷害；同時，當駕駛員將汽車駛?cè)肷导苌虾?，升降架?duì)汽車的固定效果較低，當升降架上升時，汽車存在發生位移的可能，極其危險。

技術實現思路

1、本實用新型提出一種巷道堆垛式停車系統，解決了相關技術中升降架對汽車的固定效果較低問題。

2、本實用新型的技術方案如下：

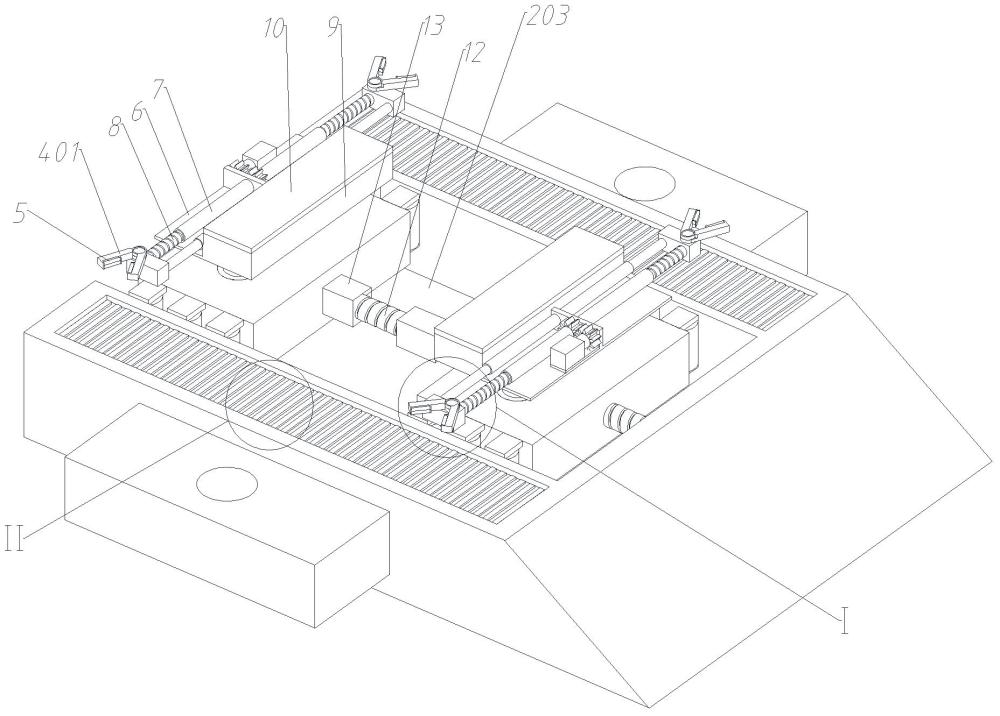

3、一種巷道堆垛式停車系統，用于將汽車移動至堆垛架的停車位內；包括：

4、固定架，設置在堆垛架一端；

5、升降架，升降設置在所述固定架上，所述升降架具有兩個對稱設置的車輪位，所述車輪位用于定位汽車，所述升降架用于將汽車與堆垛架上的停車位對齊；

6、移動車，移動設置在所述升降架上，所述移動車位于兩個所述車輪位之間；

7、鉸接桿組，具有若干組，若干組所述鉸接桿組間隔設置在所述移動車上，每組所述鉸接桿組具有兩個鉸接桿本體，兩個所述鉸接桿本體的一端均鉸接設置在所述移動車上，兩個所述鉸接桿本體之間形成夾緊空間，所述夾緊空間用于夾緊車輪。

8、可選地，還包括：

9、夾輥，具有若干個，若干個所述夾輥轉動分別轉動設置在兩個所述鉸接桿本體相互靠近的一端，所述夾輥位于所述夾緊空間內，所述夾輥用于與車輪抵接，兩個所述鉸接桿本體轉動后，若干個所述夾輥夾緊或取消夾緊車輪。

10、可選地，所述升降架具有容納腔，所述容納腔位于兩個所述車輪位之間，所述移動車位于所述容納腔內。

11、可選地，還包括：

12、升降臺，升降設置在所述移動車上，所述升降臺升降后，用于頂起或取消頂起汽車。

13、可選地，還包括：

14、轉筒，轉動設置在所述升降臺上；

15、滑桿，具有四個，四個所述滑桿均滑動設置在所述轉筒內，且四個所述滑桿對稱設置，所述滑桿的軸線與所述轉筒的軸線平行，所述轉筒轉動后，用于驅動所述滑桿滑動，若干組所述鉸接桿組分別設置在四個所述滑桿的端部。

16、可選地，還包括：

17、凸臺，設置在所述升降臺上，所述升降臺升降后，所述凸臺與汽車底部接觸或取消接觸；

18、柔性墊，鋪設在所述凸臺上。

19、可選地，還包括：

20、防滑墊，具有兩個，兩個所述防滑墊分別設置在兩個所述車輪位內，所述防滑墊具有若干個陣列設置的防滑塊，所述防滑塊與車輪接觸。

21、可選地，所述移動車具有兩個；還包括：

22、絲杠，轉動設置在一個所述移動車上，與另一個所述移動車螺紋連接；

23、驅動件，設置在一個所述移動車上，所述驅動件用于驅動所述絲杠轉動。

24、本實用新型的工作原理及有益效果為：

25、本實用新型中，駕駛員在停車之前可使升降架下降至與地面接觸，然后駕駛員使車輪和升降架上的車輪位對齊，再將汽車駕駛至升降架上，然后駕駛員再離開汽車，駕駛員再使移動車工作，移動車移動至適宜的位置后，再使鉸接桿組工作，鉸接桿本體轉動將車輪夾緊在夾緊空間內，然后再使升降架上升至與停車位齊平，再使移動車工作，將汽車移入停車位內。

26、車輪位的設置，可使駕駛員更好的使汽車和升降架進行對位，減少了發生撞車的可能。鉸接桿組的設置可將汽車的車輪進行穩定的夾持，降低了升降架上升時，汽車發生位移的可能。

技術特征：

1.一種巷道堆垛式停車系統，用于將汽車移動至堆垛架的停車位內；其特征在于，包括：

2.根據權利要求1所述的一種巷道堆垛式停車系統，其特征在于，還包括：

3.根據權利要求2所述的一種巷道堆垛式停車系統，其特征在于，所述升降架(2)具有容納腔(202)，所述容納腔(202)位于兩個所述車輪位(201)之間，所述移動車(3)位于所述容納腔(202)內。

4.根據權利要求3所述的一種巷道堆垛式停車系統，其特征在于，還包括：

5.根據權利要求4所述的一種巷道堆垛式停車系統，其特征在于，還包括：

6.根據權利要求5所述的一種巷道堆垛式停車系統，其特征在于，還包括：

7.根據權利要求1所述的一種巷道堆垛式停車系統，其特征在于，還包括：

8.根據權利要求6所述的一種巷道堆垛式停車系統，其特征在于，所述移動車(3)具有兩個；還包括：

技術總結
本技術涉及立體車庫技術領域，提出了一種巷道堆垛式停車系統，包括固定架設置在堆垛架一端；升降架升降設置在固定架上，升降架具有兩個對稱設置的車輪位，車輪位用于定位汽車，升降架用于將汽車與堆垛架上的停車位對齊；移動車移動設置在升降架上，移動車位于兩個車輪位之間；鉸接桿組具有若干組，若干組鉸接桿組間隔設置在移動車上，每組鉸接桿組具有兩個鉸接桿本體，兩個鉸接桿本體的一端均鉸接設置在移動車上，兩個鉸接桿本體之間形成夾緊空間，夾緊空間用于夾緊車輪。通過上述技術方案，解決了現有技術中的升降架對汽車的固定效果較低問題。

技術研發人員：尹強,魏志,王登凱
受保護的技術使用者：唐山通寶停車設備有限公司
技術研發日：20240426
技術公布日：2025/4/28
