本技術涉及建筑設備，更具體地說，本技術涉及一種高穩定高樓建筑施工用保護裝置。

背景技術：

1、高樓即高層建筑，按傳統來說，一般9層以上，帶電梯的樓宇即可以被稱為高樓，但在現代社會，由于高層建筑數量越來越多，高度也越來越高，對高樓又增加了新的定義，一般18層以上被稱為高層建筑，100米或30層以上可以被稱為超高層建筑或摩天大樓，因為高層建筑的施工卻是比較困難進行的，高樓層不僅施工困難還很容易在施工的過程中發生安全事故，所以通過施工保護裝置對施工人員進行保護。

2、現有技術下的施工保護裝置，在進行工作的過程中，由于人員處于高樓的空中，所以人員是比較危險的，裝置會在空中搖擺，造成安全隱患，且工作效率也會因為裝置不穩定而降低。

3、經檢索，申請?zhí)枮閏n202221748431.2的中國專利公開了一種高穩定高樓建筑施工用保護設備，通過設置雙缸氣缸、通桿、連接件以及吸盤，通過雙缸氣缸驅動通桿進行移動，間接使吸盤進行前后移動，能夠通過簡單的操作驅動內部控制雙缸氣缸使吸盤伸出固定在建筑外墻上，增加了固定的穩定性，避免在強風中造成強烈搖晃，發生墜落事件，同時在使用時方便工人移動，避免了不舒適感，提升了工作效率。

4、上述高穩定高樓建筑施工用保護設備在實際使用時，在高樓建筑上施工時建筑物的陽臺和飄窗等位置往往沒有安裝護欄或者窗戶來保護，施工時建筑工人會有把建筑工具從該位置掉落的危險，物品在掉落過程中的沖擊力會對保護裝置造成一定的損傷，增加了設備損壞的風險。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型提供一種高穩定高樓建筑施工用保護裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種高穩定高樓建筑施工用保護裝置，包括邊框，所述邊框內部底端安裝有緩沖箱，所述緩沖箱內部安裝有緩沖組件；

4、所述緩沖組件包括左右兩個滑軌，左右兩個所述滑軌內部均安裝有滑塊，左右兩個所述滑塊頂部均固定連接有活動板，所述活動板頂部固定連接有橡膠墊，所述活動板底部左右兩側均固定連接有兩個軸支座，左右兩個所述軸支座兩側均活動連接有推動桿，多個所述推動桿底端內側均活動連接有滑動塊，多個所述滑動塊外側安裝有兩個緩沖柱，兩個緩沖柱兩側均開設有第一滑槽，兩個所述緩沖柱內側上下兩端均開設有第二滑槽，兩個所述緩沖柱內部左右兩側均安裝有橡膠緩沖柱，所述緩沖箱內部左右兩側均固定連接有兩個橡膠柱。

5、通過采用上述技術方案：多個滑塊均在滑軌內部滑動連接，多個滑塊頂部均與活動板底部固定連接，橡膠墊底部與活動板粘接固定，多個軸支座均與活動板底部固定連接，多個推動桿頂端均安裝在軸支座兩側，多個推動桿底端均安裝在滑動塊左右兩側，兩個緩沖柱兩側均開設有第一滑槽，兩個緩沖柱內部上下兩端均開設有第二滑槽，多個橡膠柱均安裝在緩沖箱內側底端。

6、作為上述技術方案的進一步描述：所述邊框外側安裝有頂部開口的兜網，所述邊框左右兩側均固定連接有延伸桿。

7、通過采用上述技術方案：兜網安裝在邊框外側，兩個延伸桿均通過尼龍線與邊框縫合連接，兩個延伸桿均由鋁合金制造。

8、作為上述技術方案的進一步描述：兩個所述延伸桿底端外側均安裝有套管，兩個所述套管內部均安裝有螺釘。

9、通過采用上述技術方案：兩個套管均安裝在延伸桿底端外側，兩個螺釘均與套管內部螺紋連接。

10、作為上述技術方案的進一步描述：兩個所述套管底端均固定連接有水箱，兩個所述水箱內部均安裝有螺紋管。

11、通過采用上述技術方案：兩個水箱均與套管底端固定連接有，兩個水箱底端均與螺紋管垂直連通。

12、作為上述技術方案的進一步描述：兩個所述螺紋管前側均安裝有端蓋。

13、通過采用上述技術方案：兩個端蓋均與螺紋管底端螺紋連接，水箱、螺紋管、套管和端蓋均由硬質pvc塑料制造。

14、作為上述技術方案的進一步描述：多個所述推動桿頂端均與軸支座兩側活動連接，多個所述推動桿底端均與滑動塊兩側活動連接，多個所述滑動塊上下兩端均在第二滑槽內部滑動連接。

15、通過采用上述技術方案：多個軸支座兩側均與推動桿頂端活動連接，多個滑動塊兩側均與推動桿底端活動連接，多個滑動塊上下兩端均在第二滑槽內部滑動連接。

16、作為上述技術方案的進一步描述：所述兜網由尼龍線編織而成，所述邊框由塑料布制造而成，所述兜網通過尼龍線與邊框縫合連接。

17、通過采用上述技術方案：兜網由尼龍線編織而成，邊框由塑料布制造而成，兜網通過尼龍線與邊框縫合連接。

18、本實用新型的技術效果和優點：

19、1、通過設置緩沖組件，與現有技術相比，利用活動板向下擠壓多個橡膠柱能夠有效的減緩活動板受到物品的沖擊力，再利用多個推動桿推動兩個滑動塊在緩沖柱內部擠壓橡膠緩沖柱，能有效吸收物品掉落的沖擊力，減少邊框內部底端兜網受到的沖擊，有效的防止了物品在掉落過程中的沖擊力對兜網造成損傷，同時減少了對工作人員和設備造成的傷害風險；

20、2、通過設置兜網、延伸桿、套管、螺釘和水箱，與現有技術相比，當物品滾落高樓建筑物與外墻開口處就會被兜網兜住，避免了高空拋物，同時在高樓建筑物與外墻開口處，用來防護避免物品高空墜落，安裝簡單，防護性能好。

技術特征：

1.一種高穩定高樓建筑施工用保護裝置，包括邊框（1），其特征在于：所述邊框（1）內部底端安裝有緩沖箱（2），所述緩沖箱（2）內部安裝有緩沖組件；

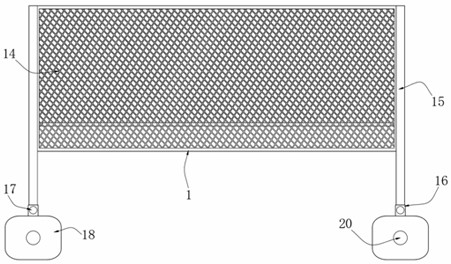

2.根據權利要求1所述的高穩定高樓建筑施工用保護裝置，其特征在于：所述邊框（1）外側安裝有頂部開口的兜網（14），所述邊框（1）左右兩側均固定連接有延伸桿（15）。

3.根據權利要求2所述的高穩定高樓建筑施工用保護裝置，其特征在于：兩個所述延伸桿（15）底端外側均安裝有套管（16），兩個所述套管（16）內部均安裝有螺釘（17）。

4.根據權利要求3所述的高穩定高樓建筑施工用保護裝置，其特征在于：兩個所述套管（16）底端均固定連接有水箱（18），兩個所述水箱（18）內部均安裝有螺紋管（19）。

5.根據權利要求4所述的高穩定高樓建筑施工用保護裝置，其特征在于：兩個所述螺紋管（19）前側均安裝有端蓋（20）。

6.根據權利要求1所述的高穩定高樓建筑施工用保護裝置，其特征在于：多個所述推動桿（7）頂端均與軸支座（21）兩側活動連接，多個所述推動桿（7）底端均與滑動塊（8）兩側活動連接，多個所述滑動塊（8）上下兩端均在第二滑槽（11）內部滑動連接。

7.根據權利要求2所述的高穩定高樓建筑施工用保護裝置，其特征在于：所述兜網（14）由尼龍線編織而成，所述邊框（1）由塑料布制造而成，所述兜網（14）通過尼龍線與邊框（1）縫合連接。

技術總結
本技術公開了一種高穩定高樓建筑施工用保護裝置，具體涉及建筑設備技術領域，包括邊框，邊框內部底端安裝有緩沖箱，緩沖箱內部安裝有緩沖組件；緩沖組件包括左右兩個滑軌，左右兩個滑軌內部均安裝有滑塊，左右兩個滑塊頂部均固定連接有活動板。本技術通過設置緩沖組件，與現有技術相比，利用活動板向下擠壓多個橡膠柱能夠有效的減緩活動板受到物品的沖擊力，再利用多個推動桿推動兩個滑動塊在緩沖柱內部擠壓橡膠緩沖柱，能有效吸收物品掉落的沖擊力，減少邊框內部底端兜網受到的沖擊，有效的防止了物品在掉落過程中的沖擊力對兜網造成損傷，同時減少了對工作人員和設備造成的傷害風險。

技術研發人員：康帥,謝藝,韓瑛,曹智博,王超,文燦錦,孟瑾,李暢,師耀庭
受保護的技術使用者：山西四建集團有限公司
技術研發日：20240611
技術公布日：2025/4/28
