本申請涉及建筑施工，尤其是一種建筑護欄。

背景技術：

1、建筑護欄是一種建筑非結構構件，建筑護欄是對臨邊位置進行防護，能夠保證人民群眾的生命財產安全，建筑護欄在建筑施工領域得到廣泛應用；建筑護欄在使用時通常需要對其進行移動與運輸，為了便于移動與運輸，通常會將建筑護欄設置為組合式結構，從而可保證建筑護欄的便攜性。

2、具體的，組合式結構的設置方便了建筑護欄移動與運輸的同時，在組裝時較為麻煩，且不便于后期的拆卸；現有技術中針對這一問題也做出了相應的改進，如公開號cn218522310u公開了一種建筑護欄，底座、立柱以及護欄本體采用可拆卸連接，在損壞后，只需更換損壞部分即可，其維修較為方便，且立柱通過弧形限位桿限位，可有效防止立柱松脫；但在實際使用過程中，建筑護欄的組裝效率較低，操作時較為麻煩，且建筑護欄在使用時不便于將按照不同方向上進行安裝，靈活性不足。

技術實現思路

1、本申請的目的在于提供一種建筑護欄，具備操作簡單的優點，解決了現有的建筑護欄組裝效率較低，且不便于將按照不同方向上進行安裝的問題。

2、一種建筑護欄，包括安裝板、下橫板、支撐柱、上橫板、欄桿和定位結構；

3、所述支撐柱的頂端與底端側面均開有連接孔，所述下橫板位于所述上橫板下方，所述下橫板與所述上橫板均位于兩個所述支撐柱之間，所述下橫板與所述上橫板的內側面均開卡槽，所述欄桿位于所述下橫板與所述上橫板之間，且所述欄桿兩端分別于上、下兩個所述卡槽卡合連接；

4、所述定位結構包括活動塊，所述活動塊位于所述支撐柱內部，所述活動塊內側設有限位板，且所述限位板外緣與所述支撐柱內側壁固接；所述活動塊上表面固接有定位柱，所述活動塊與所述限位板之間設有彈簧，所述活動塊外側面固接有滑塊，所述支撐柱外側面開有滑槽，且所述滑塊與所述滑槽滑動連接。

5、進一步地，所述支撐柱為中空結構，所述滑槽的數目為兩個，兩個所述滑槽對稱分布于所述支撐柱側面，且所述滑槽與所述支撐柱內部連通。

6、進一步地，所述支撐柱的端面和所述活動塊均為矩形結構，所述活動塊與所述支撐柱內部滑動連接，且所述活動塊位于所述連接孔內側。

7、進一步地，所述支撐柱的四個外表面均開有所述連接孔，所述上橫板與所述下橫板兩端均固接有連接板，且所述連接板卡合于所述連接孔內部。

8、進一步地，所述活動塊外側面對稱分布有四個所述定位柱，所述連接板上表面開有定位孔，所述定位柱與所述定位孔的尺寸相匹配，且所述定位柱外端貫穿所述定位孔。

9、進一步地，所述滑塊為矩形結構，所述滑塊與所述滑槽的尺寸相匹配，且所述滑塊外側面開有操作槽。

10、進一步地，所述上橫板與所述下橫板的尺寸相同，所述上橫板與所述下橫板的內側面均等距離分布有多個所述卡槽，且所述欄桿外端尺寸與所述卡槽的尺寸相匹配。

11、進一步地，所述上橫板、所述下橫板均與所述支撐柱垂直分布，多個所述欄桿等距離分布于所述上橫板、所述下橫板之間，且所述欄桿與所述上橫板、所述下橫板均垂直分布。

12、進一步地，所述支撐柱內部對稱分布有兩個所述彈簧，且所述彈簧兩端分別于所述限位板、所述活動塊固接。

13、進一步地，所述支撐柱底端固接有安裝板，所述安裝板上表面開有安裝孔，且所述支撐柱內腔貫穿至所述限位板底端。

14、通過本申請上述實施例，采用的是下橫板、上橫板、欄桿以及支撐柱的組合式結構，可直接將欄桿卡合在下橫板與上橫板之間，并將下橫板、上橫板兩端的連接板卡合于支撐柱側面的連接孔內部，便于將本建筑護欄進行移動會與運輸；在連接板卡合在連接孔內部時，連接板上的定位孔會與活動塊上的定位柱對齊，此時在彈簧的反作用下可將定位柱外端卡合于定位孔的內部，以此來將下橫板、上橫板分別于兩個支撐柱固定，拆裝簡單；在支撐柱的四個側面上均設有連接孔，可將下橫板與上橫板按照不同方向上進行安裝，使用時較為靈活。

技術特征：

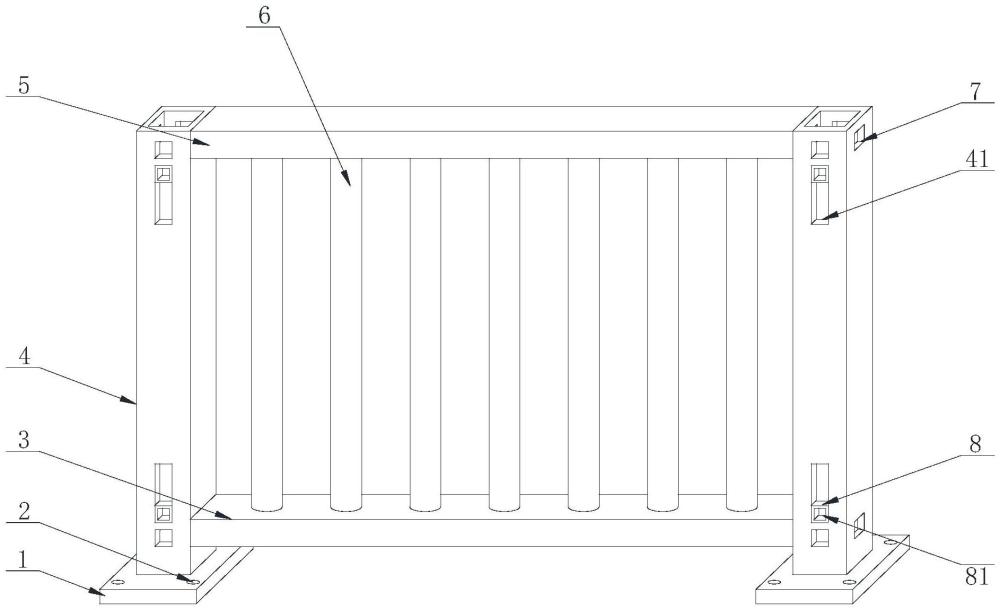

1.一種建筑護欄，其特征在于：包括安裝板(1)、下橫板(3)、支撐柱(4)、上橫板(5)、欄桿(6)和定位結構；

2.根據權利要求1所述的一種建筑護欄，其特征在于：

3.根據權利要求1所述的一種建筑護欄，其特征在于：

4.根據權利要求1所述的一種建筑護欄，其特征在于：

5.根據權利要求4所述的一種建筑護欄，其特征在于：

6.根據權利要求1所述的一種建筑護欄，其特征在于：

7.根據權利要求1所述的一種建筑護欄，其特征在于：

8.根據權利要求1所述的一種建筑護欄，其特征在于：

9.根據權利要求1所述的一種建筑護欄，其特征在于：

10.根據權利要求1所述的一種建筑護欄，其特征在于：

技術總結
本申請公開了一種建筑護欄，包括安裝板、下橫板、支撐柱、上橫板、欄桿和定位結構；所述支撐柱的頂端與底端側面均開有連接孔，所述下橫板位于所述上橫板下方，所述下橫板與所述上橫板均位于兩個所述支撐柱之間，所述下橫板與所述上橫板的內側面均開卡槽，所述欄桿位于所述下橫板與所述上橫板之間，且所述欄桿兩端分別于上、下兩個所述卡槽卡合連接；采用的是下橫板、上橫板、欄桿以及支撐柱的組合式結構，可直接將欄桿卡合在下橫板與上橫板之間，并將下橫板、上橫板兩端的連接板卡合于支撐柱側面的連接孔內部，便于將本建筑護欄進行移動會與運輸；支撐柱的四個側面上均設有連接孔，可將下橫板與上橫板按照不同方向上進行安裝，使用時較為靈活。

技術研發人員：程卜亮
受保護的技術使用者：合肥知其用技術開發有限責任公司
技術研發日：20240606
技術公布日：2025/4/28
