本技術涉及建筑領域，具體而言，涉及一種柱邊地坪切縫節點加強結構。

背景技術：

1、在當前的工業廠房建設中，地坪作為承載重型設備和日常生產活動的重要基礎結構，其質量和穩定性至關重要。傳統的工業廠房地坪多采用大面積的超長混凝土結構，這種結構在帶來高承載力的同時，也面臨著混凝土收縮和環境溫度變化導致的裂紋問題。

2、為了解決這一問題，業內普遍采用分倉法施工，該方法通過在地坪澆筑過程中設置施工縫，將整體地坪劃分為若干個獨立的分倉區段。每個分倉區段的長度被嚴格控制在40m以內，以確保混凝土在硬化過程中能夠均勻收縮，減少因長度過大導致的應力集中和裂紋產生。此外，分倉澆筑的間隔時間至少為7天，以確保先澆筑的混凝土充分硬化后再進行后續澆筑，從而減少新舊混凝土之間的收縮差異。

3、在分倉澆筑的過程中，脹縫的設置是另一個關鍵技術點。脹縫主要位于跳倉的接縫處，其目的是為了適應混凝土在溫度變化時的熱脹冷縮。特別是在溫度較高的季節，混凝土容易因受熱膨脹而產生內部應力，脹縫的設置能夠為混凝土板塊之間提供足夠的變形空間，有效減少地坪的裂縫和變形。

4、除了脹縫外，縮縫的設置也是防治混凝土凝結收縮引起開裂的重要措施。縮縫每隔4-6m設置一條，主要位于地坪混凝土板塊之間，其作用是在溫度較低時提供一定的伸縮能力，防止混凝土因收縮而產生裂縫。縮縫的設置位置通常選擇在溫度較低的季節，以確保混凝土在硬化過程中能夠充分收縮而不產生過大的內部應力。

5、綜上所述，分倉法施工、脹縫和縮縫的設置是工業廠房地坪施工中防治裂紋和變形的關鍵技術措施。然而，目前市場上的相關技術和方法仍存在一定的局限性和改進空間，因此，本申請旨在提供一種新型的工業廠房地坪施工方法，以進一步提高地坪的質量和穩定性。

技術實現思路

1、為了克服現有技術的不足，本申請提供了一種柱邊地坪切縫節點加強結構，解決了地坪產生不規則裂縫的問題，避免影響地坪的美觀度，同時提高地坪的耐久性和使用壽命。

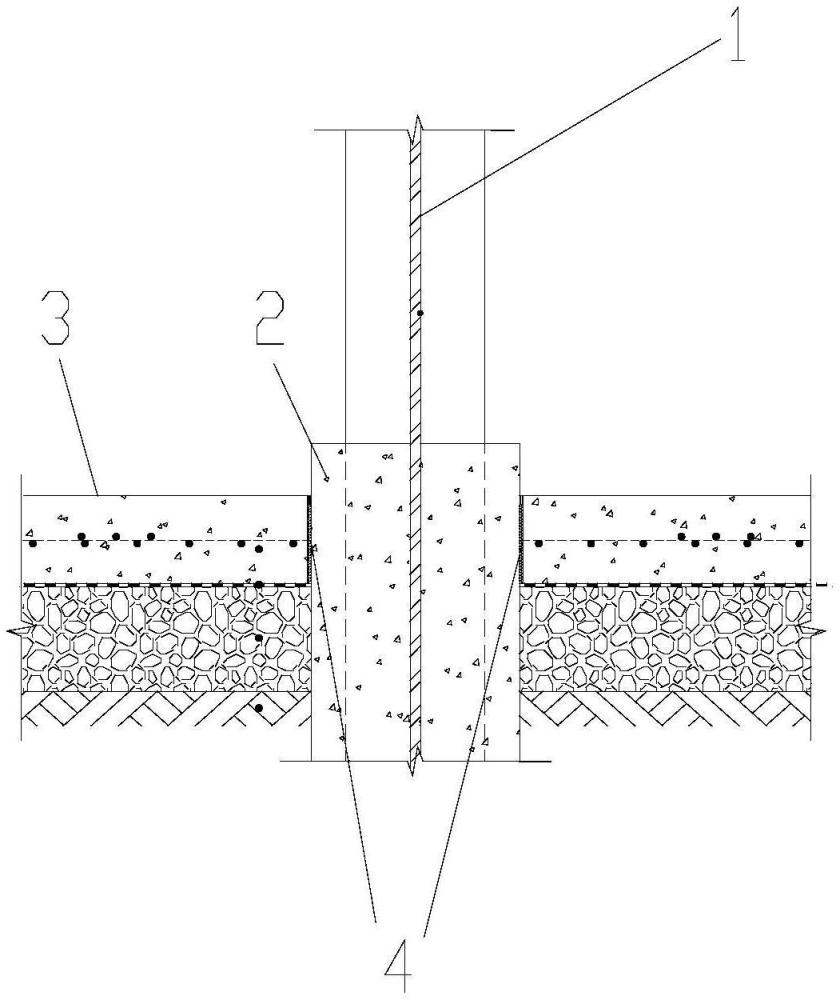

2、本實用新型解決其技術問題所采用的技術手段是：一種柱邊地坪切縫節點加強結構，其改進之處在于，包括鋼柱、柱底包腳、耐磨地坪、分倉縫以及縮縫，所述柱底包腳設置于所述鋼柱底部，所述耐磨地坪圍設于所述柱底包腳外，所述耐磨地坪中設置有鋼筋網格，所述分倉縫設置于所述柱底包腳與耐磨地坪之間，下部填充有聚苯板，頂部填充有聚氨酯密封膠泥，所述縮縫設置于所述耐磨地坪中。

3、上述技術方案中所述鋼柱為工字鋼，所述鋼柱為工字鋼，所述鋼柱橫截面中與上下翼緣板平行的中和軸為強軸，與上下翼緣板垂直的中和軸為弱軸。

4、上述技術方案中所述柱底包腳為混凝土結構，所述柱底包腳平面的形心與鋼柱橫截面形心重合，所述柱底包腳底部位于基礎頂面，頂部高出所述耐磨地坪表面。

5、上述技術方案中所述柱底包腳的強度等級為c30，所述柱底包腳在平面上沿鋼柱強軸方向長800mm、沿鋼柱弱軸方向寬600mm。

6、上述技術方案中所述耐磨地坪從下至上依次包括：素土層、碎石層、pe膜以及細石混凝土面層。

7、上述技術方案中所述鋼筋網格的橫向鋼筋與鋼柱強軸方向平行，縱向鋼筋與鋼柱弱軸方向平行，所述鋼筋網格的形心與鋼柱橫截面形心重合。

8、上述技術方案中所述鋼筋網格采用單層雙向鋼筋。

9、上述技術方案中所述鋼筋網格上部設置有附加筋，所述附加筋圍合成的正方形的兩條對角線分別與鋼柱強軸、弱軸重合，所述正方形的形心與鋼柱橫截面形心重合，所述附加筋的最外側鋼筋距離所述縮縫50mm。

10、上述技術方案中所述縮縫的寬度為4-6mm，深度為所述細石混凝土面層的1/4-1/3。

11、上述技術方案中所述聚苯板厚度為10mm，所述聚氨酯密封膠泥厚度為20mm。

12、本實用新型的有益效果是：利用分倉縫以及縮縫將混凝土收縮過程中產生的應力進行泄放，同時通過聚苯板和聚氨酯密封膠泥加強柱底包腳與耐磨地坪之間的緊密度，在耐磨地坪的混凝土面層中設置鋼筋網格，增加了混凝土面層的抗裂性能，解決耐磨地坪產生不規則裂縫的問題，避免影響地坪的美觀度，同時還可以提高地坪的耐久性和使用壽命。

技術特征：

1.一種柱邊地坪切縫節點加強結構，其特征在于，包括鋼柱、柱底包腳、耐磨地坪、分倉縫以及縮縫，所述柱底包腳設置于所述鋼柱底部，所述耐磨地坪圍設于所述柱底包腳外，所述耐磨地坪中設置有鋼筋網格，所述分倉縫設置于所述柱底包腳與耐磨地坪之間，所述分倉縫下部填充有聚苯板，頂部填充有聚氨酯密封膠泥，所述縮縫設置于所述耐磨地坪中。

2.根據權利要求1所述的柱邊地坪切縫節點加強結構，其特征在于，所述鋼柱為工字鋼，所述鋼柱橫截面中與上下翼緣板平行的中和軸為強軸，與上下翼緣板垂直的中和軸為弱軸。

3.根據權利要求1所述的柱邊地坪切縫節點加強結構，其特征在于，所述柱底包腳為混凝土結構，所述柱底包腳平面的形心與鋼柱橫截面形心重合，所述柱底包腳底部位于基礎頂面，頂部高出所述耐磨地坪表面。

4.根據權利要求3所述的柱邊地坪切縫節點加強結構，其特征在于，所述柱底包腳的強度等級為c30，所述柱底包腳在平面上沿鋼柱強軸方向長800mm、沿鋼柱弱軸方向寬600mm。

5.根據權利要求1所述的柱邊地坪切縫節點加強結構，其特征在于，所述耐磨地坪從下至上依次包括：素土層、碎石層、pe膜以及細石混凝土面層。

6.根據權利要求1所述的柱邊地坪切縫節點加強結構，其特征在于，所述鋼筋網格的橫向鋼筋與鋼柱強軸方向平行，縱向鋼筋與鋼柱弱軸方向平行，所述鋼筋網格的形心與鋼柱橫截面形心重合。

7.根據權利要求1所述的柱邊地坪切縫節點加強結構，其特征在于，所述鋼筋網格采用單層雙向鋼筋。

8.根據權利要求1所述的柱邊地坪切縫節點加強結構，其特征在于，所述鋼筋網格上部設置有附加筋，所述附加筋圍合成的正方形的兩條對角線分別與鋼柱強軸、弱軸重合，所述正方形的形心與鋼柱橫截面形心重合，所述附加筋的最外側鋼筋距離所述縮縫50mm。

9.根據權利要求5所述的柱邊地坪切縫節點加強結構，其特征在于，所述縮縫的寬度為4-6mm，深度為所述細石混凝土面層的1/4-1/3。

10.根據權利要求1所述的柱邊地坪切縫節點加強結構，其特征在于，所述聚苯板厚度為10mm，所述聚氨酯密封膠泥厚度為20mm。

技術總結
本技術涉及建筑領域，具體涉及一種柱邊地坪切縫節點加強結構，包括：包括鋼柱、柱底包腳、耐磨地坪、分倉縫以及縮縫，所述柱底包腳設置于所述鋼柱底部，所述耐磨地坪圍設于所述柱底包腳外，所述耐磨地坪中設置有鋼筋網格，所述分倉縫設置于所述柱底包腳與耐磨地坪之間，所述分倉縫下部填充有聚苯板，頂部填充有聚氨酯密封膠泥所述縮縫設置于所述耐磨地坪中。解決地坪產生不規則裂縫的問題，避免影響地坪的美觀度，同時提高地坪的耐久性和使用壽命。

技術研發人員：李寧寧,張驕陽,汪寒,李飛躍,龔可軍,劉品,翟聰聰,朱性文
受保護的技術使用者：中建科工集團有限公司
技術研發日：20240612
技術公布日：2025/4/28
