本技術涉及管廊，尤其涉及一種電纜預埋預制管廊預制用輔助裝置。

背景技術：

1、傳統的電纜預埋安裝過程需要在現場進行開挖、鋪設管道或電纜、填埋和修復地面一系列繁瑣的工序，而預制管廊系統的出現使得這一過程更加簡化和高效，預制管廊由混凝土、鋼材或復合材料制成，可以根據需要預先安裝電纜支架、引導裝置和其他附件，然后通過運輸車輛將預制部件運送到現場進行安裝，這種模塊化的設計使得預制管廊可以快速地組裝成完整的管道系統，大幅縮短了施工周期。

2、現有技術包括：現代預制管廊采用模塊化設計，將管道系統分解為可重復使用的模塊，每個模塊具有標準尺寸和接口，可以在不同項目中靈活組裝和應用，先進的預制管廊生產廠配備有自動化生產線，可以實現自動化的生產和裝配過程，一些預制管廊制造商還配備了智能監測和控制系統，可以實時監測生產過程中的各項參數，并進行實時調整和優化。

3、但是傳統的管廊預制使用裝置的零部件拼接方式復雜，這導致了裝置的使用效率低下和裝置拼接困難的問題，為此提出一種電纜預埋預制管廊預制用輔助裝置來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種電纜預埋預制管廊預制用輔助裝置，旨在改善了現有技術中預制裝置拼接困難的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種電纜預埋預制管廊預制用輔助裝置，包括底板，所述底板的前后兩側均轉動連接有壁板，兩個所述壁板的內部均固定連接有多個均勻分布的滑桿，兩個所述壁板的內部中部均滑動連接有推板，多個所述滑桿分別滑動連接在兩個所述推板的內部，兩個所述壁板的內部中部均轉動連接有螺紋桿，兩個所述螺紋桿的上端均固定連接有開關，兩個所述螺紋桿分別螺紋連接在兩個所述推板的內部，兩個所述推板的左右兩端均轉動連接有卡塊一，兩個所述壁板的相近一側滑動連接有多個支撐板，兩個所述壁板的內部中部均開設有滑動槽，兩個所述推板分別滑動連接在兩個所述滑動槽的內部，兩個所述壁板的左右兩側均開設有限位槽，多個所述支撐板的前后兩側分別滑動連接在多個所述限位槽的內部，兩個所述壁板的相近一側設置有拼裝組件，所述拼裝組件用于快速組裝設備。

3、而且，所述拼裝組件包括多個緊固塊，多個所述緊固塊分別固定連接在兩個所述壁板的相近一側的中部，前側兩個所述緊固塊的上部后側均固定連接有連接塊一，后側兩個所述緊固塊的上部前側均固定連接有連接塊二，兩個所述連接塊二的內部均轉動連接有連桿，兩個所述連桿的后端均轉動連接有卡塊二，兩個所述卡塊二的上部均固定連接有撥桿，兩個所述卡塊二的前端分別咬合在兩個所述連接塊一的內部。

4、而且，多個所述支撐板的前后兩側和多個所述限位槽的形狀均為t形。

5、而且，多個所述卡塊一的形狀為l形。

6、而且，多個所述卡塊一的l形凸起處的寬度和多個所述限位槽的寬度一致。

7、而且，兩個所述推板均為弓形。

8、而且，兩個所述卡塊二的形狀均為c形。

9、而且，兩個所述卡塊二均為鋼鐵制成。

10、本實用新型具有如下有益效果：

11、1、本實用新型中，將多個支撐板分為兩組分別插入多個限位槽的內部，轉動多個卡塊一，使多個卡塊一突出部分分別和多個限位槽對齊，然后轉動兩個開關，兩個開關分別驅動兩個螺紋桿轉動，兩個螺紋桿分別推動兩個推板向下移動，兩個推板分別拉動多個卡塊一向下移動，多個卡塊一推動多個支撐板相互擠壓，由此實現了多個支撐板的快速拼接安裝的功能。

12、2、本實用新型中，推動兩個壁板使多個緊固塊分為兩組兩兩抵觸，然后將兩個卡塊二扣在兩個連接塊一內部，向下擠壓兩個撥桿，兩個撥桿擠壓兩個卡塊二向下移動同時略微變形張開，然后兩個卡塊二會將兩個連桿擠壓扣在兩個卡塊二的下部，由此兩個連接塊二和兩個連桿之間的力臂相較于兩個卡塊二和兩個連桿之間形成的力臂為費力杠桿，由此可以使兩個卡塊二形成自鎖。

技術特征：

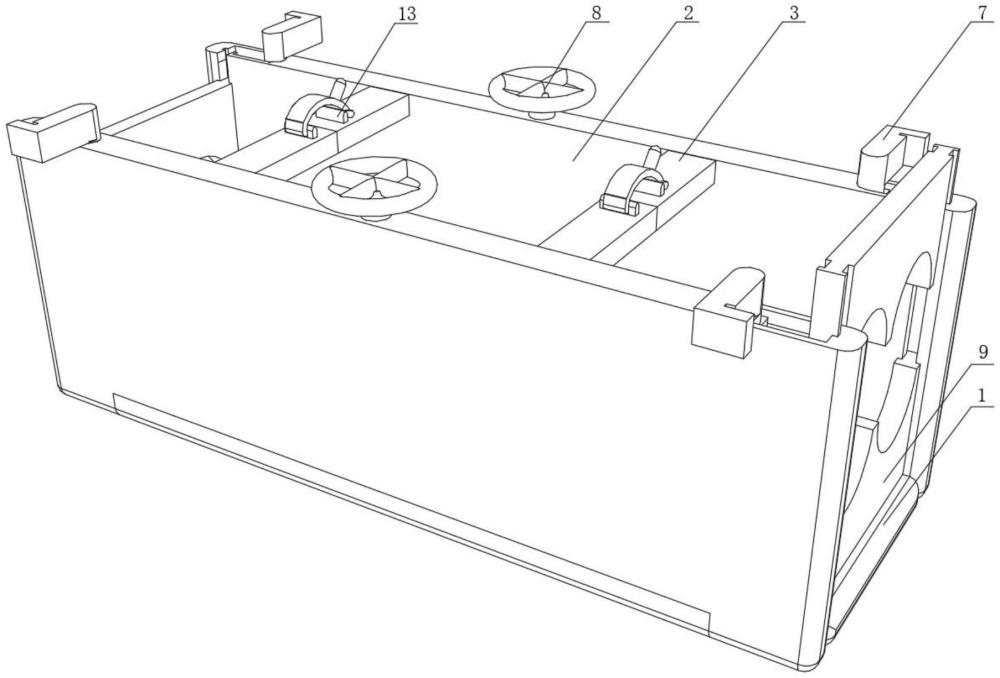

1.一種電纜預埋預制管廊預制用輔助裝置，包括底板(1)，其特征在于：所述底板(1)的前后兩側均轉動連接有壁板(2)，兩個所述壁板(2)的內部均固定連接有多個均勻分布的滑桿(4)，兩個所述壁板(2)的內部中部均滑動連接有推板(6)，多個所述滑桿(4)分別滑動連接在兩個所述推板(6)的內部，兩個所述壁板(2)的內部中部均轉動連接有螺紋桿(5)，兩個所述螺紋桿(5)的上端均固定連接有開關(8)，兩個所述螺紋桿(5)分別螺紋連接在兩個所述推板(6)的內部，兩個所述推板(6)的左右兩端均轉動連接有卡塊一(7)，兩個所述壁板(2)的相近一側滑動連接有多個支撐板(9)，兩個所述壁板(2)的內部中部均開設有滑動槽(12)，兩個所述推板(6)分別滑動連接在兩個所述滑動槽(12)的內部，兩個所述壁板(2)的左右兩側均開設有限位槽(10)，多個所述支撐板(9)的前后兩側分別滑動連接在多個所述限位槽(10)的內部，兩個所述壁板(2)的相近一側設置有拼裝組件，所述拼裝組件用于快速組裝設備。

2.根據權利要求1所述的一種電纜預埋預制管廊預制用輔助裝置，其特征在于：所述拼裝組件包括多個緊固塊(3)，多個所述緊固塊(3)分別固定連接在兩個所述壁板(2)的相近一側的中部，前側兩個所述緊固塊(3)的上部后側均固定連接有連接塊一(11)，后側兩個所述緊固塊(3)的上部前側均固定連接有連接塊二(13)，兩個所述連接塊二(13)的內部均轉動連接有連桿(16)，兩個所述連桿(16)的后端均轉動連接有卡塊二(15)，兩個所述卡塊二(15)的上部均固定連接有撥桿(14)，兩個所述卡塊二(15)的前端分別咬合在兩個所述連接塊一(11)的內部。

3.根據權利要求1所述的一種電纜預埋預制管廊預制用輔助裝置，其特征在于：多個所述支撐板(9)的前后兩側和多個所述限位槽(10)的形狀均為t形。

4.根據權利要求1所述的一種電纜預埋預制管廊預制用輔助裝置，其特征在于：多個所述卡塊一(7)的形狀為l形。

5.根據權利要求1所述的一種電纜預埋預制管廊預制用輔助裝置，其特征在于：多個所述卡塊一(7)的l形凸起處的寬度和多個所述限位槽(10)的寬度一致。

6.根據權利要求1所述的一種電纜預埋預制管廊預制用輔助裝置，其特征在于：兩個所述推板(6)均為弓形。

7.根據權利要求2所述的一種電纜預埋預制管廊預制用輔助裝置，其特征在于：兩個所述卡塊二(15)的形狀均為c形。

8.根據權利要求2所述的一種電纜預埋預制管廊預制用輔助裝置，其特征在于：兩個所述卡塊二(15)均為鋼鐵制成。

技術總結
本技術涉及管廊技術領域，公開了一種電纜預埋預制管廊預制用輔助裝置，包括底板，所述底板的前后兩側均轉動連接有壁板，兩個所述壁板的內部均固定連接有多個均勻分布的滑桿，兩個所述壁板的內部中部均滑動連接有推板，多個所述滑桿分別滑動連接在兩個所述推板的內部，兩個所述壁板的內部中部均轉動連接有螺紋桿，兩個所述螺紋桿的上端均固定連接有開關，兩個所述螺紋桿分別螺紋連接在兩個所述推板的內部。本技術中，轉動兩個開關，兩個開關驅動兩個螺紋桿轉動，兩個螺紋桿分別推動兩個推板向下移動，兩個推板分別拉動多個卡塊一向下移動，多個卡塊一多個支撐板相互擠壓，由此實現了多個支撐板的快速拼接安裝的功能。

技術研發人員：龐鳳明,龐學達,張雨新,李士濤
受保護的技術使用者：天津市華北電力科技有限公司
技術研發日：20240612
技術公布日：2025/4/28
