本技術涉及施工護欄，尤其涉及一種施工護欄。

背景技術：

1、施工護欄是一種鐵管或者鐵板制成，經過焊接，打磨拋光，高壓烤漆，貼膜等層層工藝加工制成，一般被廣泛應用于施工場所的隔離與警示。

2、在施工過程中，為提高安裝拆卸速度以及便于工人搬運施工護欄，通常在施工護欄上安裝有萬向輪，然而安裝有萬向輪的護欄，在施工過程中，會產生一定的灰塵通過萬向輪的縫隙內溢出，進而污染機場跑道，清理十分麻煩，導致跑到長時間處于封閉狀態。

3、在公告號為cn216446667u中公開的一種施工護欄，雖然，包括防塵擋板，所述防塵擋板右側固定安裝有固定柱，所述防塵擋板左側焊接有固定環，所述防塵擋板前端下方開設有滑槽，所述滑槽內滑動安裝有調節塊，所述調節塊中部位置鉸動安裝有鉸動軸，所述鉸動軸遠離調節塊的一端鉸動安裝有萬向輪，所述萬向輪內設有剎車件，所述鉸動軸中部位置焊接有限位桿，本實用新型解決了在施工過程中，為提高安裝拆卸速度以及便于工人搬運施工護欄，在施工護欄上安裝有萬向輪，然而安裝有萬向輪的護欄，會產生一定的灰塵通過萬向輪的縫隙內溢出，進而污染機場跑道，清理十分麻煩，導致跑到長時間處于封閉狀態的問題。

4、上述專利雖然解決了在施工過程中，為提高安裝拆卸速度以及便于工人搬運施工護欄，在施工護欄上安裝有萬向輪，然而安裝有萬向輪的護欄，會產生一定的灰塵通過萬向輪的縫隙內溢出，進而污染機場跑道，清理十分麻煩，導致跑到長時間處于封閉狀態的問題；但是該裝置無法對護欄進行延伸，有一些小范圍的無法再次安裝一個護欄，使得縫隙過大。

5、因此，發明一種施工護欄來解決上述問題很有必要。

技術實現思路

1、(一)解決的技術問題

2、實用新型解決的技術問題是提供一種實用性較高，并且能夠通過簡單的操作，結構較為簡單的一種施工護欄，解決了上述背景技術中提出無法對護欄進行延伸，有一些小范圍的無法再次安裝一個護欄，使得縫隙過大的問題。

3、(二)技術方案

4、為實現以上目的，本實用新型通過以下技術方案予以實現：一種施工護欄，包括殼體，所述殼體的內部固定連接有延伸組件，所述殼體的表面固定連接有輔助組件，所述延伸組件的一端固定連接有立桿，所述立桿的側面固定連接有連接組件，所述殼體和立桿的一側均固定連接有支撐組件。

5、作為本實用新型進一步的方案，所述延伸組件包括固定連接于殼體內部的伺服電機，所述伺服電機的輸出端花鍵連接有傳動桿，所述傳動桿的另一端固定連接有螺紋筒，所述螺紋筒的一端外側螺紋連接有延伸桿，伺服電機用來提供動力，使裝置可以進行延伸。

6、作為本實用新型進一步的方案，所述連接組件包括固定連接于立桿側面的固定塊，所述固定塊的內部開設有滑動槽，所述滑動槽的內側滑動連接有夾持塊a，所述夾持塊a的一端螺紋連接有螺絲桿，所述螺絲桿的表面螺紋連接有夾持塊b，所述夾持塊b的另一端固定連接于固定塊的表面一側，所述殼體的一側固定連接有連接桿，連接桿用來連接，使多組防護欄可以連接在一起。

7、作為本實用新型進一步的方案，所述支撐組件包括固定連接于殼體和立桿一側的兩組限位塊，兩組所述限位塊的表面外側均轉動連接有支撐桿，兩組所述支撐桿的一端均固定連接有定位塊，兩組所述定位塊的表面中部均開設有螺紋孔，所述螺紋孔的內部螺紋連接有螺栓，支撐桿用來支撐，防止裝置因大風傾倒。

8、作為本實用新型進一步的方案，所述殼體的一側固定連接有若干組伸縮桿，所述殼體的上端內部滑動連接有加長桿，伸縮桿用來延長。

9、作為本實用新型進一步的方案，所述殼體和立桿的底部均固定連接有兩組萬向輪，四組所述萬向輪的內部均固定連接有剎車片，剎車片用來剎車，使裝置可以固定在一個地方。

10、(三)有益效果

11、本實用新型提供了一種施工護欄，具備以下有益效果：

12、1、該施工護欄，通過延伸組件和連接組件的設置，在使用時，將夾持塊a和夾持塊b對接到連接桿的表面，擰動螺絲桿，螺絲桿使夾持塊a在螺絲桿上移動，夾持塊a和夾持塊b相互配合對連接桿進行夾持，使多組護欄可以進行連接，從而擴展圍欄的長度，覆蓋更大的區域，有效地劃分出安全區域或限制進入的區域，同時，啟動伺服電機，伺服電機轉動帶動傳動桿進行轉動，傳動桿轉動帶動螺紋筒轉動，螺紋筒轉動使得延伸桿進行左右移動，帶動裝置進行延伸，可以擴大施工區域的范圍，使其適應更大范圍的施工工作或特定的機場跑道設計要求。

13、2、該施工護欄，通過支持組件的設置，在使用時，轉動限位塊上的支撐桿，使支撐桿在合適位置，再使用螺栓對支撐桿一側的定位塊進行固定，確保護欄在風吹、振動或外力作用下保持穩固，還可以幫助護欄適應地面的不平坦、斜坡或其他不規則條件，使裝置在使用時更加穩固。

技術特征：

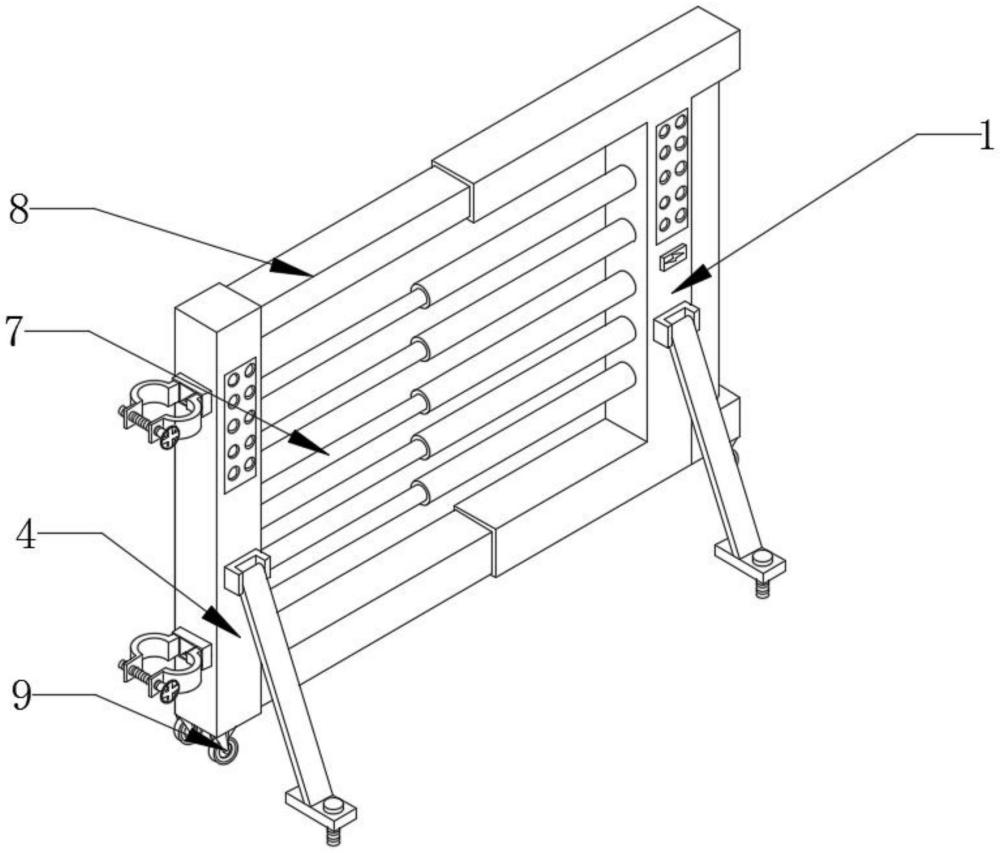

1.一種施工護欄，包括殼體(1)，其特征在于：所述殼體(1)的內部固定連接有延伸組件(2)，所述延伸組件(2)包括固定連接于殼體(1)內部的伺服電機(201)，所述伺服電機(201)的輸出端花鍵連接有傳動桿(202)，所述傳動桿(202)的另一端固定連接有螺紋筒(203)，所述螺紋筒(203)的一端外側螺紋連接有延伸桿(204)，所述殼體(1)的表面固定連接有輔助組件(3)，所述延伸組件(2)的一端固定連接有立桿(4)，所述立桿(4)的側面固定連接有連接組件(5)，所述殼體(1)和立桿(4)的一側均固定連接有支撐組件(6)。

2.根據權利要求1所述的一種施工護欄，其特征在于：所述連接組件(5)包括固定連接于立桿(4)側面的固定塊(501)，所述固定塊(501)的內部開設有滑動槽，所述滑動槽的內側滑動連接有夾持塊a(502)，所述夾持塊a(502)的一端螺紋連接有螺絲桿(503)，所述螺絲桿(503)的表面螺紋連接有夾持塊b(504)，所述夾持塊b(504)的另一端固定連接于固定塊(501)的表面一側，所述殼體(1)的一側固定連接有連接桿(505)。

3.根據權利要求1所述的一種施工護欄，其特征在于：所述支撐組件(6)包括固定連接于殼體(1)和立桿(4)一側的兩組限位塊(601)，兩組所述限位塊(601)的表面外側均轉動連接有支撐桿(602)，兩組所述支撐桿(602)的一端均固定連接有定位塊(603)，兩組所述定位塊(603)的表面中部均開設有螺紋孔，所述螺紋孔的內部螺紋連接有螺栓(604)。

4.根據權利要求1所述的一種施工護欄，其特征在于：所述殼體(1)的一側固定連接有若干組伸縮桿(7)，所述殼體(1)的上端內部滑動連接有加長桿(8)。

5.根據權利要求1所述的一種施工護欄，其特征在于：所述殼體(1)和立桿(4)的底部均固定連接有兩組萬向輪(9)，四組所述萬向輪(9)的內部均固定連接有剎車片。

技術總結
本技術涉及施工護欄技術領域，且公開了一種施工護欄，包括殼體。該施工護欄，通過延伸組件和連接組件的設置，在使用時，將夾持塊A和夾持塊B對接到連接桿的表面，擰動螺絲桿，螺絲桿使夾持塊A在螺絲桿上移動，夾持塊A和夾持塊B相互配合對連接桿進行夾持，使多組護欄可以進行連接，從而擴展圍欄的長度，覆蓋更大的區域，有效地劃分出安全區域或限制進入的區域，同時，啟動伺服電機，伺服電機轉動帶動傳動桿進行轉動，傳動桿轉動帶動螺紋筒轉動，螺紋筒轉動使得延伸桿進行左右移動，帶動裝置進行延伸，可以擴大施工區域的范圍，使其適應更大范圍的施工工作或特定的機場跑道設計要求。

技術研發人員：王志剛
受保護的技術使用者：甘肅機械化建設工程有限公司
技術研發日：20240618
技術公布日：2025/4/28
