本技術涉及攪拌裝置，具體是涉及一種用于環保磚的攪拌裝置。

背景技術：

1、環保磚是利用粉煤灰、煤渣、煤矸石、尾礦渣、化工渣或者天然砂、海涂泥、工業廢料、垃圾焚燒爐渣等作為主要原料，并通過攪拌混合過后，制造的一種新型墻體材料，環保磚通常不需要高溫煅燒，制造成本低優點。

2、中國專利cn220179677u公開一種用于彩磚生產的攪拌裝置，包括承載機構，所述承載機構頂面中部固定安裝有攪拌容載條形廂筒，所述攪拌容載條形廂筒底面和承載機構縱向貫穿并固定插接有排料筒，所述排料筒的中部設置有電磁閥，工作時通過電機組驅動攪拌主軸旋轉，并帶動攪拌槳軸和攪拌軸套旋轉，用于對于攪拌容載條形廂筒內的材料和混凝土進行充分攪拌，且橫移無桿絲杠驅動其輸出端橫向平移即帶動電機組橫向移動，并帶動攪拌主軸、攪拌槳軸和攪拌軸套橫移，從而使得攪拌結構能夠在容器內移動攪拌，提高攪拌效率，但是仍然存在以下不足。

3、現有的攪拌裝置在對原料混合時，攪拌桶內部的原料隨攪拌裝置移動，導致原料容易從攪拌桶的頂端外溢，導致原料浪費，且攪拌裝置缺少限位裝置，攪拌裝置移動到原料桶的一端時，無法及時剎車，導致攪拌裝置與混料桶發生碰撞，進而對攪拌裝置造成損壞，因此，發明者提出了一種用于環保磚的攪拌裝置，用于解決上述問題。

技術實現思路

1、針對上述問題，提供一種用于環保磚的攪拌裝置，通過將原料添加到物料箱內部后，然后將兩組擋料板閉合，使得擋料板阻止物料箱內部的原料在混合時出現外溢，通過在擋料板上端面的一端對稱設置激光測距傳感器，實現了防止物料外溢導致浪費，以及避免攪拌架與物料箱發生碰撞，解決了物料外溢，以及攪拌架與物料箱發生碰撞導致損壞的問題。

2、為解決現有技術問題，本實用新型提供一種用于環保磚的攪拌裝置，包括底座，所述底座的上端面橫向設置用于裝載物料的物料箱，所述物料箱的頂部對稱設置有用于防止物料外溢的擋料板，所述擋料板下端面設置有多個限位槽，且擋料板上端面的一端設置有用于測距的激光測距傳感器，所述底座上端面設置有桁架，所述桁架前端的一側設置有能夠與激光測距傳感器電性連接的控制器，以便于擋料板阻止物料箱內部的原料在混合時出現外溢。

3、作為本實用新型的一種技術方案,所述底座上端面的兩側對稱設置有用于加固物料箱的加強支架，所述加強支架頂端的側面水平設置有安裝板，所述安裝板上端面的中心處設置有伸縮組件，所述伸縮組件的輸出端設置有能夠帶動擋料板橫向移動的l型板，以便于伸縮組件通過l型板帶動兩組擋料板閉合。

4、作為本實用新型的一種技術方案,所述加強支架的頂端設置有能夠和限位槽適配的第一導軌，以便于擋料板通過限位槽沿第一導軌移動，

5、作為本實用新型的一種技術方案,所述桁架的底部設置有能夠橫向往復移動的移動架，所述移動架的底部設置有第二旋轉驅動件，所述第二旋轉驅動件的輸出端設置有旋轉軸，所述旋轉軸的外部設置有用于攪拌的攪拌架，以便于攪拌架對物料箱內部的原料進行混合。

6、作為本實用新型的一種技術方案,所述攪拌架靠近中心處縱向設置有用于攪拌的混合板，且攪拌架的外部縱向設置有用于清理物料箱內壁的刮板，以便于攪拌架帶動刮板旋轉攪拌的同時對物料箱的內壁進行清理。

7、作為本實用新型的一種技術方案,所述桁架底部的中心處橫向設置有讓位槽，所述讓位槽的內部設置有用于帶動移動架橫向往復移動的絲桿，且桁架底部讓位槽的兩側對稱設置有第二導軌，且第二導軌于移動架上端面的滑槽適配，以便于絲桿帶動移動架通過滑槽沿第二導軌橫向移動。

8、作為本實用新型的一種技術方案,所述桁架底部的一端設置有第一旋轉驅動件，所述第一旋轉驅動件輸出端的外部設置有能夠帶動絲桿旋轉的傳動皮帶，以便于第一旋轉驅動件通過傳動皮帶帶動絲桿旋轉。

9、作為本實用新型的一種技術方案,所述底座下端面的中心處橫向等距設置有若干用于下料的下料管，所述下料管的底端橫向設置有用于將混合后的物料排出的螺旋輸送機，以便于物料箱內部混合后的原料通過下料管輸送到螺旋輸送機內部。

10、本實用新型相比較于現有技術的有益效果是：

11、本申請通過將原料添加到物料箱內部后，然后將兩組擋料板閉合，使得擋料板阻止物料箱內部的原料在混合時出現外溢，通過在擋料板上端面的一端對稱設置激光測距傳感器，使得擋料板閉合后激光測距傳感器的輸出端處于物料箱頂端的中心處，進而使得激光測距傳感器對旋轉軸的移動位置進行實時監測，當激光測距傳感器監測到旋轉軸移動到設置位置時，將數據實時傳輸到控制器，使得控制器控制旋轉軸及時停止移動，從而帶動旋轉軸底端的攪拌架停止移動，實現了防止物料外溢導致浪費，以及避免攪拌架與物料箱發生碰撞，解決了物料外溢，以及攪拌架與物料箱發生碰撞導致損壞的問題。

12、本申請通過在加強支架頂部的內側橫向設置安裝板，并將伸縮組件固定在安裝板上端面的中心處，然后將伸縮組件通過l型板與擋料板進行固定，使得伸縮組件通過l型板帶動擋料板，實現了兩組擋料板通過限位槽沿第一導軌移動閉合，解決了物料外溢導致浪費的問題。

技術特征：

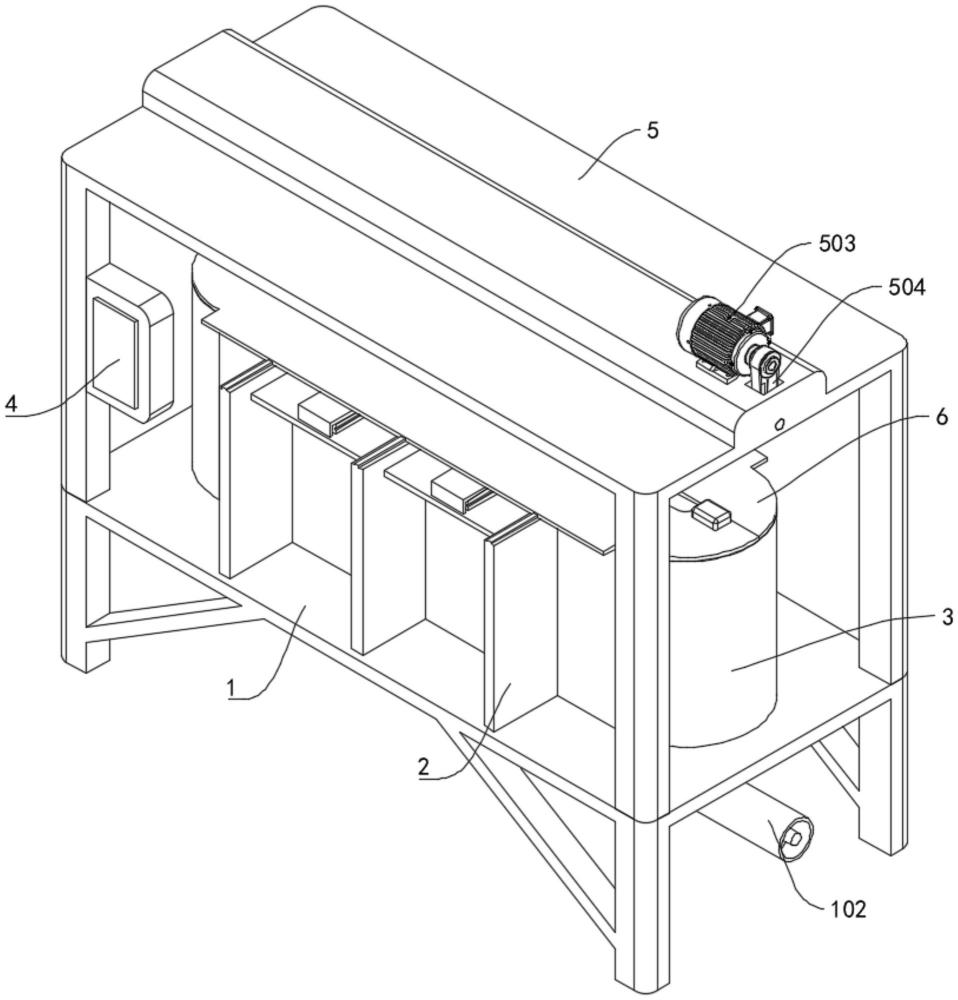

1.一種用于環保磚的攪拌裝置，包括底座(1)，其特征在于,所述底座(1)的上端面橫向設置用于裝載物料的物料箱(3)，所述物料箱(3)的頂部對稱設置有用于防止物料外溢的擋料板(6)，所述擋料板(6)下端面設置有多個限位槽(601)，且擋料板(6)上端面的一端設置有用于測距的激光測距傳感器(7)，所述底座(1)上端面設置有桁架(5)，所述桁架(5)前端的一側設置有能夠與激光測距傳感器(7)電性連接的控制器(4)。

2.根據權利要求1所述的一種用于環保磚的攪拌裝置，其特征在于，所述底座(1)上端面的兩側對稱設置有用于加固物料箱(3)的加強支架(2)，所述加強支架(2)頂端的側面水平設置有安裝板(202)，所述安裝板(202)上端面的中心處設置有伸縮組件(8)，所述伸縮組件(8)的輸出端設置有能夠帶動擋料板(6)橫向移動的l型板(801)。

3.根據權利要求2所述的一種用于環保磚的攪拌裝置，其特征在于，所述加強支架(2)的頂端設置有能夠和限位槽(601)適配的第一導軌(201)。

4.根據權利要求1所述的一種用于環保磚的攪拌裝置，其特征在于，所述桁架(5)的底部設置有能夠橫向往復移動的移動架(9)，所述移動架(9)的底部設置有第二旋轉驅動件(901)，所述第二旋轉驅動件(901)的輸出端設置有旋轉軸(902)，所述旋轉軸(902)的外部設置有用于攪拌的攪拌架(903)。

5.根據權利要求4所述的一種用于環保磚的攪拌裝置，其特征在于，所述攪拌架(903)靠近中心處縱向設置有用于攪拌的混合板(904)，且攪拌架(903)的外部縱向設置有用于清理物料箱(3)內壁的刮板(905)。

6.根據權利要求1所述的一種用于環保磚的攪拌裝置，其特征在于，所述桁架(5)底部的中心處橫向設置有讓位槽(501)，所述讓位槽(501)的內部設置有用于帶動移動架(9)橫向往復移動的絲桿(505)，且桁架(5)底部讓位槽(501)的兩側對稱設置有第二導軌(502)，且第二導軌(502)于移動架(9)上端面的滑槽適配。

7.根據權利要求1所述的一種用于環保磚的攪拌裝置，其特征在于，所述桁架(5)底部的一端設置有第一旋轉驅動件(503)，所述第一旋轉驅動件(503)輸出端的外部設置有能夠帶動絲桿(505)旋轉的傳動皮帶(504)。

8.根據權利要求1所述的一種用于環保磚的攪拌裝置，其特征在于，所述底座(1)下端面的中心處橫向等距設置有若干用于下料的下料管(101)，所述下料管(101)的底端橫向設置有用于將混合后的物料排出的螺旋輸送機(102)。

技術總結
本技術涉及攪拌裝置技術領域，具體是涉及一種用于環保磚的攪拌裝置，包括底座，所述底座的上端面橫向設置用于裝載物料的物料箱，所述物料箱的頂部對稱設置有用于防止物料外溢的擋料板，所述擋料板下端面設置有多個限位槽，且擋料板上端面的一端設置有用于測距的激光測距傳感器，所述底座上端面設置有桁架，所述桁架前端的一側設置有能夠與激光測距傳感器電性連接的控制器，本技術通過將原料添加到物料箱內部后，然后將兩組擋料板閉合，使得擋料板阻止物料箱內部的原料在混合時出現外溢，通過激光測距傳感器對旋轉軸的移動位置進行監測，解決了物料外溢，以及攪拌架與物料箱發生碰撞導致損壞的問題。

技術研發人員：王宇翔,宋體輝,馬永虎
受保護的技術使用者：廣東穗通環境科技有限公司
技術研發日：20240619
技術公布日：2025/4/28
