本技術涉及絕緣瓷套的加工設備，具體涉及一種用于瓷體修坯機械手的刀具安裝架。

背景技術：

1、在電瓷行業的絕緣瓷套濕法成型技術中，傳統的軌道修坯結構修坯精度低，在修坯完成后依然還需要人工進行大量的刮傘，刮圓弧，抹坯等精加工操作，否則會直接影響到后續工序。

2、為了解決上述問題，也有廠家采用機械手進行修坯操作，利用機械手在空間坐標系中的高精度傳動進行加工，而為了匹配機械手進行修坯刀具安裝，申請人設計了實用新型專利一種修坯刀具安裝結構（cn?217020868u），這種刀具安裝結構根據絕緣瓷套濕法的加工特點，其能利用十字形的刀座結構來同時安裝三種常用刀具，以利用刀具的快速切換來對瓷套粗坯進行快速修坯作業，這種修坯刀具安裝結構在一定程度上解決了傳統修坯方式精度低、人工操作繁瑣的問題，但在一定程度上影響了機械手的活動自由度，容易在刀具切換的過程中劃傷坯體

技術實現思路

1、本實用新型所解決的技術問題在于提供一種用于瓷體修坯機械手的刀具安裝架，用以解決上述技術背景中的缺陷。

2、本實用新型所解決的技術問題采用以下技術方案來實現：

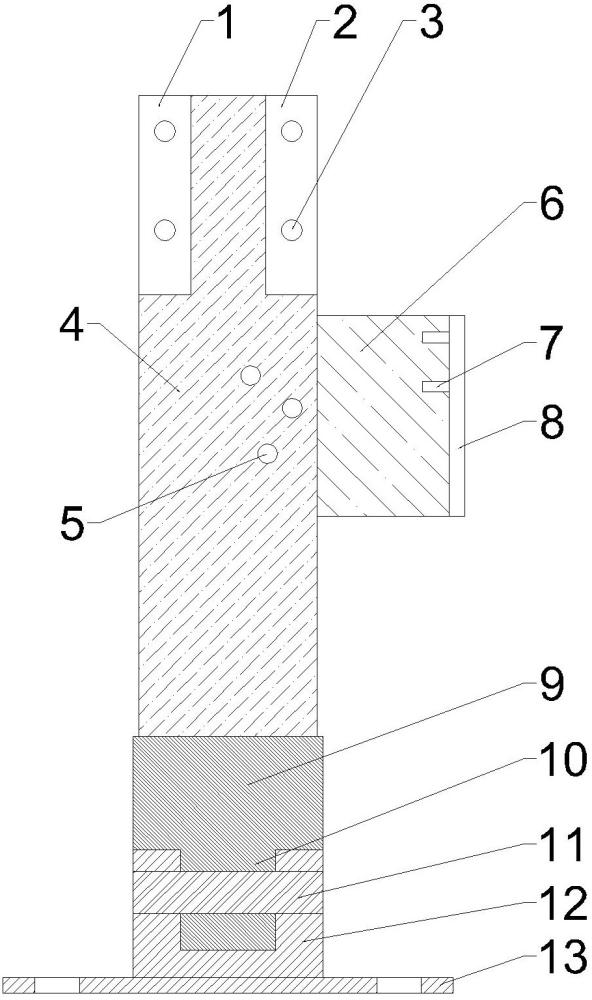

3、一種用于瓷體修坯機械手的刀具安裝架，包括主刀架以及輔助刀架；

4、所述主刀架包括柱形基座以及刀座，所述柱形基座在一端成型有用于在機械手上進行裝配連接的機械手裝配部，在另一端成型有與刀座進行裝配連接的刀座裝配部；所述刀座為長桿形結構，刀座在外端部成型有用于裝配主修坯刀具的刀具裝配位，同時在刀座的中間成型有螺紋穿裝孔組；

5、所述輔助刀架在一側設置有側裝配槽，所述側裝配槽與刀座的桿體部分相匹配，同時在側裝配槽的頂面和/或底面上成型有與所述螺紋穿裝孔組相匹配的螺紋裝配孔；所述輔助刀架在側裝配槽的對側成型有用于裝配輔助修坯刀具的輔助刀具裝配位。

6、作為進一步限定，所述機械手裝配部為法蘭式裝配結構。

7、作為進一步限定，所述機械手裝配部為可拆卸式裝配結構，包括成型于柱形基座上的u型裝配座以及成型于刀座上、與u型裝配座相匹配的裝配凸起；所述裝配凸起能在所述u型裝配座上進行匹配插裝，并在匹配插裝后通過銷結構進行位置固定。

8、作為進一步限定，所述刀座與所述輔助刀架均為高碳鋼成型制成。

9、作為進一步限定，所述刀座的主體部分的截面為方形，而在與柱形基座的裝配側端部截面為與柱形基座尺寸相匹配的圓形柱。

10、作為進一步限定，所述刀座在外端部設置的刀具裝配位為兩個，分別設置于刀座外端部的兩側。

11、作為進一步限定，所述刀具裝配位以及所述輔助刀具裝配位上通過可拆卸裝配方式對主主刀架以及輔助修坯刀具進行固定裝配；所述主修坯刀具為粗修修坯刀具和精修修坯刀具的組合，而所述輔助修坯刀具為精修修坯刀具。

12、作為進一步限定，所述螺紋穿裝孔組包括兩個或者三個螺紋穿裝孔，設置于刀座的外端部向內1/3~1/2桿長位置。

13、有益效果：本實用新型的用于瓷體修坯機械手的刀具安裝架通過采用分體式結構設計，將修坯刀具與輔助修坯刀具分別精準裝配于刀座與輔助刀架之上，并依托柱形基座實現穩固的裝配連接。此舉不僅使得整個刀具安裝架的結構更加緊湊，優化了空間布局，同時也極大地提升了刀具安裝架的安裝、拆卸及維修過程的便捷性。在配合機械手進行空間坐標系內的傳動作業時，這種設計能有效避免刀具切換過程中對坯體造成不必要的劃傷，確保了加工過程的安全性與質量穩定性。此外，由于采用了分體式結構，修坯刀具與輔助修坯刀具的更換過程也變得更為迅速與簡便，從而能夠靈活應對不同規格絕緣瓷套的加工需求，顯著提升了加工效率與精度，滿足了現代化生產對于高效、精準加工的要求。

技術特征：

1.一種用于瓷體修坯機械手的刀具安裝架，其特征在于，包括主刀架以及輔助刀架；

2.根據權利要求1所述的用于瓷體修坯機械手的刀具安裝架，其特征在于，所述機械手裝配部為法蘭式裝配結構。

3.根據權利要求1所述的用于瓷體修坯機械手的刀具安裝架，其特征在于，所述機械手裝配部為可拆卸式裝配結構，包括成型于柱形基座上的u型裝配座以及成型于刀座上、與u型裝配座相匹配的裝配凸起；所述裝配凸起能在所述u型裝配座上進行匹配插裝，并在匹配插裝后通過銷結構進行位置固定。

4.根據權利要求1所述的用于瓷體修坯機械手的刀具安裝架，其特征在于，所述刀座與所述輔助刀架均為高碳鋼成型制成。

5.根據權利要求1所述的用于瓷體修坯機械手的刀具安裝架，其特征在于，所述刀座的主體部分的截面為方形，而在與柱形基座的裝配側端部截面為與柱形基座尺寸相匹配的圓形柱。

6.根據權利要求1所述的用于瓷體修坯機械手的刀具安裝架，其特征在于，所述刀座在外端部設置的刀具裝配位為兩個，分別設置于刀座外端部的兩側。

7.根據權利要求1所述的用于瓷體修坯機械手的刀具安裝架，其特征在于，所述刀具裝配位以及所述輔助刀具裝配位上通過可拆卸裝配方式對主主刀架以及輔助修坯刀具進行固定裝配；所述主修坯刀具為粗修修坯刀具和精修修坯刀具的組合，而所述輔助修坯刀具為精修修坯刀具。

8.根據權利要求1所述的用于瓷體修坯機械手的刀具安裝架，其特征在于，所述螺紋穿裝孔組包括兩個或者三個螺紋穿裝孔，設置于刀座的外端部向內1/3~1/2桿長位置。

技術總結
本技術公開了一種用于瓷體修坯機械手的刀具安裝架，包括主刀架以及輔助刀架；所述主刀架包括柱形基座以及刀座，其柱形基座在一端設置有機械手裝配部，在另一端成型有刀座裝配部；所述刀座為長桿形結構，刀座在外端部成型有用于裝配主修坯刀具的刀具裝配位，同時在刀座的中間成型有螺紋穿裝孔組；所述輔助刀架在一側設置有側裝配槽，所述側裝配槽與刀座的桿體部分相匹配，同時在側裝配槽上還成型有與螺紋穿裝孔組相匹配的螺紋裝配孔；所述輔助刀架在側裝配槽的對側成型有用于裝配輔助修坯刀具的輔助刀具裝配位。本技術結構緊湊、安裝拆卸便捷、修坯效率高且加工精度高，具有極高的實用性和市場推廣價值。

技術研發人員：歐玉文,葉宗發,鄒湘余,謝啟連,曾宏,朱興霞,鄧娟,黎明奇
受保護的技術使用者：醴陵華鑫電瓷科技股份有限公司
技術研發日：20240620
技術公布日：2025/4/28
