本發明涉及建筑施工，具體為一種建筑屋面采光系統的聚碳酸酯中空板連接結構及施工方法。

背景技術：

1、建筑屋面采光通常采用玻璃材料，但玻璃自重大、易碎，導致安裝不便且容易出現安全隱患，聚碳酸酯中空板在具有足夠透光率的情況下，還具有自重輕、強度高的特點，在建筑屋面采光中聚碳酸酯中空板正取代玻璃成為建筑屋面采光的新型材料，應用越來越廣。

2、聚碳酸酯中空板一般采取u型連接做法，板間連接處使用帶防水膠條的鋁合金扣條作為上部扣蓋進行固定，縫隙采用密封膠密封，施工工藝較為繁瑣，且密封膠受施工環境因素影響大，因施工不當及破壞開裂等原因容易造成屋面漏雨，進而損害屋面系統的整體防水性能。

技術實現思路

1、為了解決現有技術存在的上述技術問題，本發明實施例提供了一種建筑屋面采光系統的聚碳酸酯中空板連接結構及施工方法。所述技術方案如下：

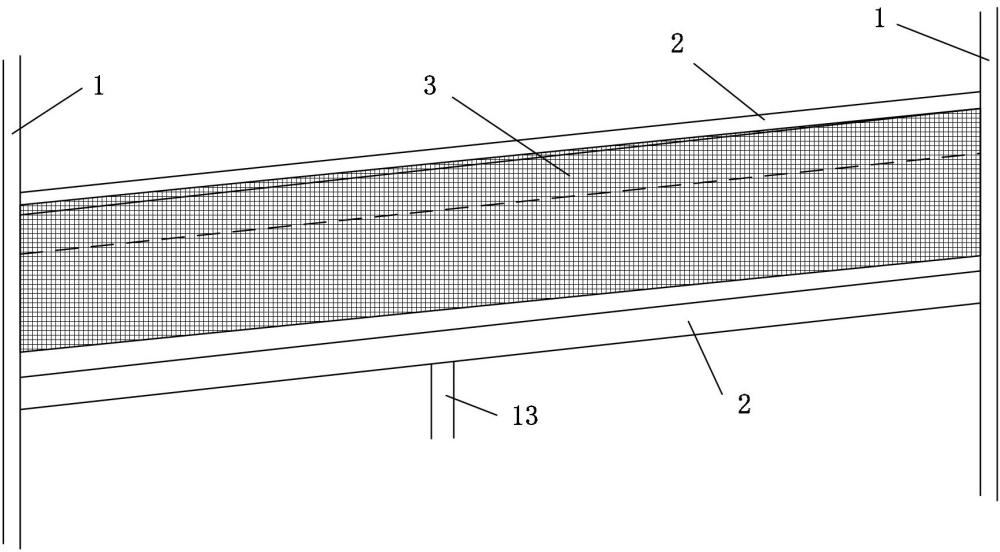

2、一方面，本發明實施例提供了一種建筑屋面采光系統的聚碳酸酯中空板連接結構，包括：固定于屋面的屋脊和天溝處的主龍骨，相鄰主龍骨之間橫向連接的次龍骨和安裝于相鄰次龍骨之間的聚碳酸酯中空板；其中，所述聚碳酸酯中空板為兩側帶飛翼中空板；所述次龍骨為截面成凸字型結構的一體化澆筑龍骨；所述聚碳酸酯中空板的飛翼上穿入密封膠條并搭在所述凸字型結構的兩側，所述凸字型結構的頂部通過扣蓋螺栓固定有龍骨扣蓋，所述聚碳酸酯中空板的飛翼壓在所述龍骨扣蓋內部；所述聚碳酸酯中空板沒有設置飛翼的端頭設置密封膠條封閉，并通過幾字型連接片固定于所述屋脊的兩側，所述屋脊兩側還設置防水套件和屋脊扣蓋。

3、進一步地，所述主龍骨通過方管立柱支撐在所述屋面的屋脊和天溝處的鋼梁上。

4、進一步地，所述主龍骨的側面設置l型支托，所述次龍骨的兩端固定于所述l型支托上；所述屋面的鋼梁上還設置檁托，所述次龍骨的底部通過螺栓固定于所述檁托的頂部。

5、進一步地，所述檁托包括圓管底座和固定于所述圓管底座頂部的鋼板；所述鋼板上設置長圓孔。

6、進一步地，所述次龍骨的凸字型結構的肩部設置卡槽，所述卡槽內部設置密封膠條。

7、另一方面，還提供了一種建筑屋面采光系統的聚碳酸酯中空板連接結構的施工方法，包括：對屋面進行測量放線，確定主龍骨和檁托的安裝位置；在所述屋面的鋼梁上安裝所述檁托，和在所述屋面的屋脊和天溝處安裝所述主龍骨；在所述主龍骨的側面安裝l型支托；相鄰主龍骨上相對的兩個l型支托與中間的檁托在同一直線上；將次龍骨的兩端固定于相鄰龍骨上相對的兩個l型支托上，將所述次龍骨的中部支撐在所述檁托上，并通過螺栓進行固定；將聚碳酸酯中空板的兩側飛翼上穿入密封膠條并搭在所述次龍骨的凸字型結構的兩側，然后在所述凸字型結構的頂部固定龍骨扣蓋；在所述聚碳酸酯中空板沒有設置飛翼的端頭設置密封膠條封閉，并通過幾字型連接片固定于所述屋脊的兩側；在所述屋脊兩側設置防水套件進行密封，并通過屋脊扣蓋連接。

8、進一步地，在所述屋面的屋脊和天溝處安裝所述主龍骨，包括：將所述主龍骨通過方管立柱支撐于所述屋面的屋脊和天溝處的鋼梁上；其中，所述主龍骨和所述方管立柱之間通過焊接固定，所述方管立柱與所述屋面的屋脊和天溝處的鋼梁之間通過焊接固定。

9、進一步地，在所述凸字型結構的頂部固定扣蓋，包括：通過扣蓋螺栓將所述龍骨扣蓋固定于所述凸字型結構的頂部。

10、進一步地，所述方法還包括：使用密封膠封堵所述扣蓋螺栓的柱頭和所述屋脊扣蓋與所述聚碳酸酯中空板的搭接處。

11、本發明提供了一種建筑屋面采光系統的聚碳酸酯中空板連接結構及施工方法，與傳統施工方法相比，優化了施工步驟、工藝簡單、降低屋面漏水風險，緩解了現有技術存在的施工工藝繁瑣和容易造成屋面漏雨的技術問題。

技術特征：

1.一種建筑屋面采光系統的聚碳酸酯中空板連接結構，其特征在于，包括：固定于屋面的屋脊和天溝處的主龍骨，相鄰主龍骨之間橫向連接的次龍骨和安裝于相鄰次龍骨之間的聚碳酸酯中空板；其中，

2.根據權利要求1所述的建筑屋面采光系統的聚碳酸酯中空板連接結構，其特征在于：所述主龍骨通過方管立柱支撐在所述屋面的屋脊和天溝處的鋼梁上。

3.根據權利要求1所述的建筑屋面采光系統的聚碳酸酯中空板連接結構，其特征在于：所述主龍骨的側面設置l型支托，所述次龍骨的兩端固定于所述l型支托上；

4.根據權利要求3所述的建筑屋面采光系統的聚碳酸酯中空板連接結構，其特征在于：所述檁托包括圓管底座和固定于所述圓管底座頂部的鋼板；所述鋼板上設置長圓孔。

5.根據權利要求1所述的建筑屋面采光系統的聚碳酸酯中空板連接結構，其特征在于：所述次龍骨的凸字型結構的肩部設置卡槽，所述卡槽內部設置密封膠條。

6.一種權利要求1-5任一項所述的建筑屋面采光系統的聚碳酸酯中空板連接結構的施工方法，其特征在于，包括：

7.根據權利要求6所述的方法，其特征在于：在所述屋面的屋脊和天溝處安裝所述主龍骨，包括：

8.根據權利要求6所述的方法，其特征在于：在所述凸字型結構的頂部固定扣蓋，包括：通過扣蓋螺栓將所述龍骨扣蓋固定于所述凸字型結構的頂部。

9.根據權利要求8所述的方法，其特征在于：所述方法還包括：使用密封膠封堵所述扣蓋螺栓的柱頭和所述屋脊扣蓋與所述聚碳酸酯中空板的搭接處。

技術總結
本發明公開了一種建筑屋面采光系統的聚碳酸酯中空板連接結構及施工方法，涉及建筑施工技術領域，連接結構包括：固定于屋面的屋脊和天溝處的主龍骨，相鄰主龍骨之間橫向連接的次龍骨和安裝于相鄰次龍骨之間的聚碳酸酯中空板；聚碳酸酯中空板為兩側帶飛翼中空板；次龍骨為截面成凸字型結構的一體化澆筑龍骨；聚碳酸酯中空板的飛翼上穿入密封膠條并搭在凸字型結構的兩側，凸字型結構的頂部通過螺栓固定扣蓋，聚碳酸酯中空板的飛翼壓在扣蓋內部；聚碳酸酯中空板沒有設置飛翼的端頭設置密封膠條封閉，并通過幾字型連接片固定于屋脊的兩側，屋脊兩側還設置防水套件和屋脊扣蓋。本發明緩解了現有技術存在的施工工藝繁瑣和容易造成屋面漏雨的技術問題。

技術研發人員：馮獻慧,唐春安,尹振宇,王培,劉力源,張振虎,夏英杰,潘繼良
受保護的技術使用者：北京科技大學
技術研發日：
技術公布日：2025/4/28
