本技術涉及玻璃幕墻，具體為一種大跨度的雙曲面玻璃幕墻的快速安裝器械。

背景技術：

1、大跨度雙曲面玻璃幕墻是現代建筑中常見的一種復雜結構形式，它通常用于展覽館、劇院、機場等公共建筑的外墻裝飾和采光，這種幕墻的設計和施工涉及到多學科的知識，包括建筑學、材料科學、結構工程學和制造技術等，在大跨度的雙曲面玻璃幕墻安裝時，會使用安裝器械，對其進行便捷安裝。

2、現有的大跨度的雙曲面玻璃幕墻安裝器械，其不便根據大跨度的雙曲面玻璃幕墻外形靈活調節夾持，導致大跨度的雙曲面玻璃幕墻安裝時安全性不佳。

3、因此我們提出一種可以根據大跨度的雙曲面玻璃幕墻外形進行靈活調節夾持，使其安裝更加便捷的一種大跨度的雙曲面玻璃幕墻的快速安裝器械。

技術實現思路

1、本實用新型的目的在于提供一種大跨度的雙曲面玻璃幕墻的快速安裝器械，以解決上述背景技術中提出的問題。

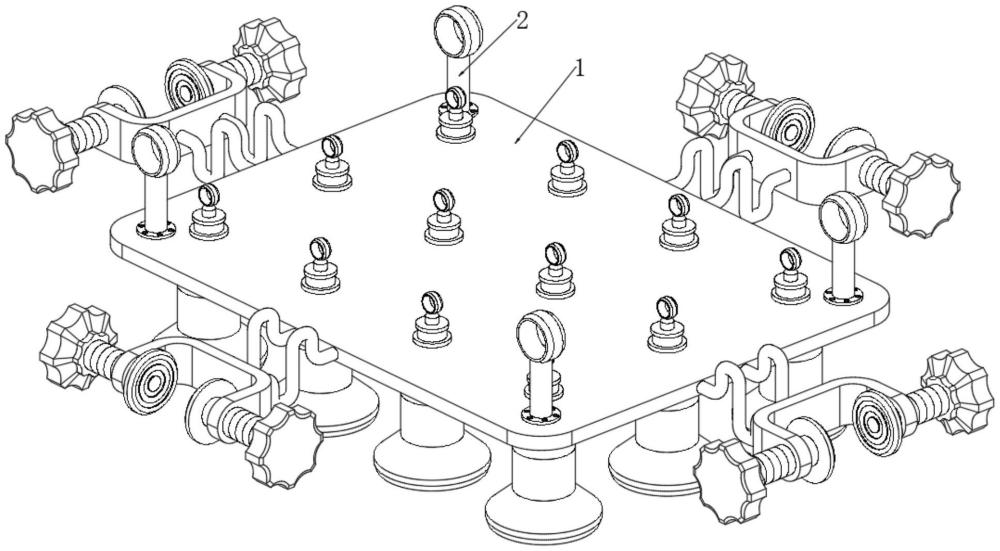

2、為實現上述目的，本實用新型提供如下技術方案：一種大跨度的雙曲面玻璃幕墻的快速安裝器械，包括吊裝板，所述吊裝板外壁固定安裝有吊裝環，以及設置在吊裝環外部的加工組件，所述加工組件包括設置在吊裝環外部的吸附組件，所述吸附組件外側設置有防脫組件。

3、優選的，所述吸附組件包括固定安裝在吊裝板內部的滑桿，所述滑桿外壁固定安裝有限位環，所述滑桿遠離限位環的一端固定安裝有密封環，所述密封環外壁滑動設置有套管，所述套管內壁固定安裝有擋環，所述擋環頂面固定安裝有彈簧，所述套管靠近擋環的一端固定安裝有吸盤，所述滑桿內部套設有密封蓋。

4、優選的，所述防脫組件包括固定安裝在吊裝板外壁的連接繩，所述連接繩遠離吊裝板的一端固定安裝有c型框，所述c型框內部螺紋套設有螺桿，所述螺桿端部固定安裝有把手，所述螺桿遠離把手的一端固定安裝有夾持板。

5、優選的，所述密封環外壁與套管內壁密封滑動，所述滑桿與套管密封滑動，在其限制下，當密封蓋與滑桿密封套設時，可以使吊裝板拉動滑桿向套管外部方向滑動，對套管與吸盤內部的氣體抽動，使吸盤與大跨度的雙曲面玻璃幕墻吸附更牢固。

6、優選的，所述吸盤的數量有十二根，分為三組，以吊裝板頂面等距分布，多個吸盤可以使其與大跨度的雙曲面玻璃幕墻外形貼合夾持。

7、優選的，所述夾持板遠離螺桿的一側為橡膠材質，所述夾持板的數量有八個，分為四組，以c型框中心線對稱分布，在夾持板夾持限制下，可以對大跨度的雙曲面玻璃幕墻進行安全防護。

8、優選的，所述連接繩由高強度材質制成，所述連接繩為軟質材質，可以對c型框夾持位置靈活移動調節。

9、與現有技術相比，本實用新型的有益效果是：

10、1.該大跨度的雙曲面玻璃幕墻的快速安裝器械，由吸附組件構成其一部件，當需要對大跨度的雙曲面玻璃幕墻安裝時，需要將其吊裝并安裝，由于大跨度的雙曲面玻璃幕墻為異形，則需要針對性夾持，將密封蓋從滑桿內部擰下，將吸盤與大跨度的雙曲面玻璃幕墻貼合，按壓吊裝板，使吊裝板內部固定安裝的滑桿向套管內部滑動由于滑桿與套管和吸盤連通設置，在其限制下，吸盤內部的氣體由滑桿排出，此時彈簧受壓縮，此時將密封蓋套設在滑桿內部，此時吸盤、套管與滑桿內部處于密封狀態，當通過吊裝環將吊裝板吊裝時，使吊裝板帶動滑桿向上運動，滑桿遠離密封蓋一端固定安裝的密封環在套管內部密封滑動，將套管與吸盤內部的氣體抽動，使吸盤與大跨度的雙曲面玻璃幕墻緊貼吸附，在彈簧彈性的作用下，也對密封環向上推，使吸盤與大跨度的雙曲面玻璃幕墻牢固吸附，當大跨度的雙曲面玻璃幕墻安裝完畢后，轉動密封蓋，對滑桿、套管與吸盤泄氣，使吸盤不在與大跨度的雙曲面玻璃幕墻吸附，當密封蓋不與滑桿套設時，可以使吸盤根據大跨度的雙曲面玻璃幕墻外形，自適應調節套管與密封環外壁的滑動狀態，以達到可以根據大跨度的雙曲面玻璃幕墻外形進行吸附夾持，使大跨度的雙曲面玻璃幕墻夾持更加穩定安全。

11、2.該大跨度的雙曲面玻璃幕墻的快速安裝器械，由防脫組件構成其一部件，當吸盤對大跨度的雙曲面玻璃幕墻吸附時，將c型框與大跨度的雙曲面玻璃幕墻外部套設，轉動把手，使螺桿隨之轉動，螺桿帶動夾持板向大跨度的雙曲面玻璃幕墻外壁方向運動，夾持板將大跨度的雙曲面玻璃幕墻夾持，在四組c型框限制下，當吸盤與大跨度的雙曲面玻璃幕墻突然脫離時，可以通過夾持板進行防護，以提高大跨度的雙曲面玻璃幕墻安裝安全性。

技術特征：

1.一種大跨度的雙曲面玻璃幕墻的快速安裝器械，包括吊裝板(1)；

2.根據權利要求1所述的一種大跨度的雙曲面玻璃幕墻的快速安裝器械，其特征在于：所述吸附組件(31)包括固定安裝在吊裝板(1)內部的滑桿(311)，所述滑桿(311)外壁固定安裝有限位環(312)，所述滑桿(311)遠離限位環(312)的一端固定安裝有密封環(313)，所述密封環(313)外壁滑動設置有套管(314)，所述套管(314)內壁固定安裝有擋環(315)，所述擋環(315)頂面固定安裝有彈簧(316)，所述套管(314)靠近擋環(315)的一端固定安裝有吸盤(317)，所述滑桿(311)內部套設有密封蓋(318)。

3.根據權利要求1所述的一種大跨度的雙曲面玻璃幕墻的快速安裝器械，其特征在于：所述防脫組件(32)包括固定安裝在吊裝板(1)外壁的連接繩(321)，所述連接繩(321)遠離吊裝板(1)的一端固定安裝有c型框(322)，所述c型框(322)內部螺紋套設有螺桿(323)，所述螺桿(323)端部固定安裝有把手(324)，所述螺桿(323)遠離把手(324)的一端固定安裝有夾持板(325)。

4.根據權利要求2所述的一種大跨度的雙曲面玻璃幕墻的快速安裝器械，其特征在于：所述密封環(313)外壁與套管(314)內壁密封滑動，所述滑桿(311)與套管(314)密封滑動。

5.根據權利要求2所述的一種大跨度的雙曲面玻璃幕墻的快速安裝器械，其特征在于：所述吸盤(317)的數量有十二根，分為三組，以吊裝板(1)頂面等距分布。

6.根據權利要求3所述的一種大跨度的雙曲面玻璃幕墻的快速安裝器械，其特征在于：所述夾持板(325)遠離螺桿(323)的一側為橡膠材質，所述夾持板(325)的數量有八個，分為四組，以c型框(322)中心線對稱分布。

7.根據權利要求3所述的一種大跨度的雙曲面玻璃幕墻的快速安裝器械，其特征在于：所述連接繩(321)由高強度材質制成，所述連接繩(321)為軟質材質。

技術總結
本技術公開了一種本技術公開了一種大跨度的雙曲面玻璃幕墻的快速安裝器械，包括吊裝板，所述吊裝板外壁固定安裝有吊裝環，將密封蓋從滑桿內部擰下，將吸盤與大跨度的雙曲面玻璃幕墻貼合，按壓吊裝板，使吊裝板內部固定安裝的滑桿向套管內部滑動由于滑桿與套管和吸盤連通設置，在其限制下，吸盤內部的氣體由滑桿排出，此時彈簧受壓縮，此時將密封蓋套設在滑桿內部，此時吸盤、套管與滑桿內部處于密封狀態，當通過吊裝環將吊裝板吊裝時，使吊裝板帶動滑桿向上運動，滑桿遠離密封蓋一端固定安裝的密封環在套管內部密封滑動，將套管與吸盤內部的氣體抽動，使吸盤與大跨度的雙曲面玻璃幕墻緊貼吸附。

技術研發人員：梁迎春,朱煒坤,錢程,葉永健,鄭弘揚,陳小俠
受保護的技術使用者：深圳鴻昊裝飾設計工程有限公司
技術研發日：20240626
技術公布日：2025/4/28
