本技術涉及安全防護棚，更具體地說，本技術涉及一種可移動可固定式安全防護棚。

背景技術：

1、在高層建筑施工中為了防止施工中飛落的石子和松散的建筑垃圾砸到相關工作人員，一般需設置防護棚來對施工人員進行保護，防護棚是一種應用于遮擋設備設施、工具、車輛等，具備防水、防塵、防曬等功能的防護和安全措施，防護棚主要是應用于建筑工地或戶外臨時搭建，如配電箱、鋼筋、電梯、木工、攪拌機等。

2、專利申請?zhí)枮閏n219411987u的中國專利公開了一種安全防護棚，包括襯板，所述襯板兩側分別鉸接連接有第一棚頂和第二棚頂，且第一棚頂和第二棚頂?shù)牧硗庖粋?cè)分別鉸接連接有連接桿，所述襯板底部安裝有提供支撐力的支架，且支架底部固定安裝有固定腳。該防護棚通過滑塊內嵌于滑槽內，并與滑槽滑動連接，以及滑塊底部固定連接有把手的設計，使得在快速來回移動把手時，把手可帶動連接桿移動，然后帶動第一棚頂和第二棚頂上下抖動，從而達到抖除積雪的效果，減輕了棚頂?shù)膲毫Γ欣谠黾臃雷o棚的安全性；

3、然后結合其說明書附圖可以看出，現有的防護棚大多通過立柱支撐并固定在固定位置，導致整體為固定結構且結構復雜，當需要對防護棚移動改變放置位置時較為麻煩，不便滿足工作面的移動性和人員流動性的安全需求，因此提出一種可移動可固定式安全防護棚。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型提供一種可移動可固定式安全防護棚，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種可移動可固定式安全防護棚，包括防護棚，所述防護棚的底部設置有四個支撐立桿，兩個支撐立桿的相對一側底部固定連接有穩定橫桿，所述支撐立桿的底部設置有移動輪，所述穩定橫桿的頂部兩端一側設置有限位桿，所述限位桿的頂部開設有限位槽；

3、所述支撐立桿的底端一側固定連接有固定套筒，所述固定套筒的中部插設有穩定桿，所述穩定桿的一端固定套設有兩個限位環，所述穩定桿的一端轉動套設有套環，所述套環的一側固定連接有連接桿，所述穩定桿的外表面開設有限位滑槽，所述固定套筒的內腔固定連接有限位滑條。

4、優選地，所述限位桿和固定套筒位于支撐立桿和穩定橫桿的同一側，所述限位桿的一側固定連接有安裝板，所述安裝板固定在穩定橫桿的頂部。

5、優選地，所述固定套筒的角度傾斜，所述穩定桿的底端壁體設置為斜面。

6、優選地，所述限位槽的內腔寬度與連接桿的直徑相適配，所述限位槽與連接桿的位置相對應。

7、優選地，兩個所述限位環位于套環的兩側，所述固定套筒通過焊接固定在支撐立桿的一側。

8、優選地，所述限位滑條與限位滑槽相適配，所述限位滑條設置在限位滑槽的內部。

9、本實用新型的技術效果和優點：

10、1、本實用新型首先通過將連接桿卡在限位槽的中部，對穩定桿的位置限位，并通過人工推動，可以通過移動輪的配合對該防護棚進行移動，改變放置位置，方便使用，且通過拉動連接桿使連接桿與限位桿錯位，可以通過將穩定桿的一端插入地面對該防護棚的移動位置進行固定，提高放置的穩定性，避免在使用時產生滑動，整體結構簡單，方便加工制作使用；

11、2、本實用新型還通過設置的安裝板方便對限位桿進行安裝固定，通過限位環可以對套環和連接桿的位置進行限位，并通過套環使連接桿可以與穩定桿轉動，方便對連接桿進行移動使用，并通過限位滑條和限位滑槽的配合，可以對穩定桿的移動進行限位，提高穩定桿移動的穩定性，方便使用；

12、綜上，通過上述多個作用的相互影響，可以方便根據需要對防護棚進行移動和固定，且整體結構簡單，方便加工制作使用。

技術特征：

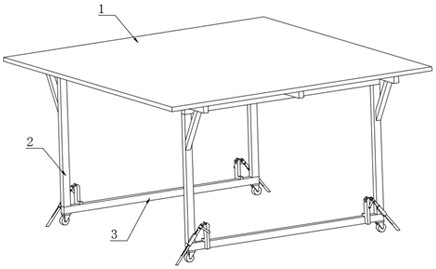

1.一種可移動可固定式安全防護棚，包括防護棚（1），其特征在于：所述防護棚（1）的底部設置有四個支撐立桿（2），兩個支撐立桿（2）的相對一側底部固定連接有穩定橫桿（3），所述支撐立桿（2）的底部設置有移動輪（4），所述穩定橫桿（3）的頂部兩端一側設置有限位桿（5），所述限位桿（5）的頂部開設有限位槽（7）；

2.根據權利要求1所述的一種可移動可固定式安全防護棚，其特征在于：所述限位桿（5）和固定套筒（8）位于支撐立桿（2）和穩定橫桿（3）的同一側，所述限位桿（5）的一側固定連接有安裝板（6），所述安裝板（6）固定在穩定橫桿（3）的頂部。

3.根據權利要求1所述的一種可移動可固定式安全防護棚，其特征在于：所述固定套筒（8）的角度傾斜，所述穩定桿（9）的底端壁體設置為斜面。

4.根據權利要求1所述的一種可移動可固定式安全防護棚，其特征在于：所述限位槽（7）的內腔寬度與連接桿（12）的直徑相適配，所述限位槽（7）與連接桿（12）的位置相對應。

5.根據權利要求1所述的一種可移動可固定式安全防護棚，其特征在于：兩個所述限位環（10）位于套環（11）的兩側，所述固定套筒（8）通過焊接固定在支撐立桿（2）的一側。

6.根據權利要求1所述的一種可移動可固定式安全防護棚，其特征在于：所述限位滑條（13）與限位滑槽（14）相適配，所述限位滑條（13）設置在限位滑槽（14）的內部。

技術總結
本技術公開了一種可移動可固定式安全防護棚，具體涉及安全防護棚領域，包括防護棚，所述防護棚的底部設置有四個支撐立桿，兩個支撐立桿的相對一側底部固定連接有穩定橫桿，所述支撐立桿的底部設置有移動輪，所述穩定橫桿的頂部兩端一側設置有限位桿，所述限位桿的頂部開設有限位槽。本技術首先通過將連接桿卡在限位槽的中部，對穩定桿的位置限位，并通過人工推動，可以通過移動輪的配合對該防護棚進行移動，改變放置位置，方便使用，且通過拉動連接桿使連接桿與限位桿錯位，可以通過將穩定桿的一端插入地面對該防護棚的移動位置進行固定，提高放置的穩定性，避免在使用時產生滑動，整體結構簡單，方便加工制作使用。
