本技術屬于房屋建筑，具體涉及一種建筑玻璃磚墻承重結構。

背景技術：

1、明框玻璃幕墻的玻璃鑲嵌在鋁框內，形成四邊有鋁框的幕墻構件，幕墻構件鑲嵌在橫梁與立柱上，形成橫梁立柱外露，鋁框分隔明顯的立面。目前，明框玻璃幕墻是最傳統的形式，應用最廣泛，工作性能可靠，相對于隱框玻璃幕墻，更易滿足施工技術水平要求。

2、現有玻璃幕墻在安裝時，需要借助壓板將玻璃件的位置進行卡住固定，再借助螺釘將壓板與框架主體進行固定；目前玻璃幕墻的固定形式較為單一，采用現有單一的方式進行固定時，由于單一固定的橫壓板和豎壓板之間并無直接聯系，建筑在長久的風吹日曬環境下，容易導致橫壓板和豎壓板發生翹縫，進而，容易導致雨雪水直接經由縫隙滲入樓板，久而久之容易對樓板造成破壞。目前，缺少一種新型的建筑玻璃磚墻承重結構，來提高玻璃件安裝后的穩定性，來提高對玻璃件的防護效果。

3、因此，需要一種新的技術以解決現有技術中缺少一種新型建筑玻璃磚墻承重結構的問題。

技術實現思路

1、為解決現有技術中的上述問題，本實用新型提供了一種建筑玻璃磚墻承重結構，其可以提高玻璃件安裝后的穩定性，可以提高對玻璃件的防護效果。

2、本實用新型采用了以下技術方案：

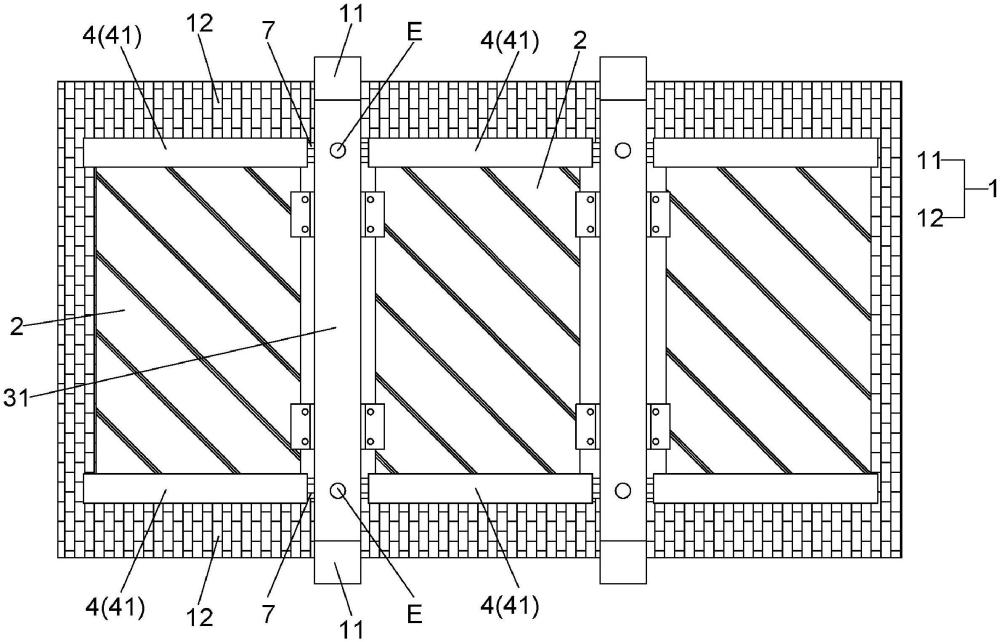

3、一種建筑玻璃磚墻承重結構，包括側結構、玻璃件、豎向結構、橫向結構、第一連接組件、第二連接組件和第三連接組件；

4、所述玻璃件通過所述第一連接組件固定在所述側結構上；

5、所述豎向結構通過所述第二連接組件豎向固定在所述側結構上；

6、所述橫向結構橫向設在所述玻璃件上，且所述橫向結構通過所述第三連接組件與所述豎向結構連接；

7、所述橫向結構包括橫框件，所述橫框件端部設有第一凹槽；

8、所述第三連接組件包括調節組件和匹配塊；所述調節組件與所述匹配塊連接；

9、所述調節組件設在所述豎向結構上；

10、所述匹配塊能與所述第一凹槽配合，且所述調節組件能調節所述匹配塊至與所述第一凹槽完全連接。

11、進一步地，所述側結構包括立柱和安裝板；所述立柱、所述安裝板均豎向設置；所述安裝板一豎側與所述立柱一豎側連接；

12、所述玻璃件通過所述第一連接組件與所述安裝板連接；

13、所述豎向結構通過所述第二連接組件與所述立柱的正豎側連接。

14、進一步地，所述第一連接組件包括第一連接件和第二連接件；

15、所述第一連接件具有第二凹槽；

16、所述第二連接件具有凸型靴塊；

17、所述凸型靴塊能與所述第二凹槽配合；

18、若所述第一連接件布置在所述安裝板上，則所述第二連接件布置在所述玻璃件上；

19、若所述第二連接件布置在所述安裝板上，則所述第一連接件布置在所述玻璃件上。

20、進一步地，所述第二連接組件包括第一豎框件，所述第一豎框件與所述立柱的正豎側栓接；

21、所述豎向結構包括第二豎框件；所述第二豎框件設有連接條，所述連接條設有連接孔；

22、所述第一豎框件設有螺紋孔；

23、所述連接條的所述連接孔通過螺栓與所述第一豎框件的所述螺紋孔連接。

24、進一步地，所述調節組件包括螺紋桿、驅動塊和連桿；

25、所述螺紋桿與所述第二豎框件螺紋連接；

26、所述驅動塊設置在所述螺紋桿上，且所述驅動塊位于所述第二豎框件的豎腔室中；

27、所述匹配塊位于所述第二豎框件的側豎面外；

28、所述第二豎框件的側豎面設有開口；

29、所述連桿穿過所述開口，將所述驅動塊和所述匹配塊連接起來。

30、進一步地，所述調節組件還包括折彎導向件；所述第二豎框件的側豎面還設有導向槽；

31、所述折彎導向件一端與所述驅動塊連接，另一端與所述導向槽滑動連接。

32、進一步地，處于所述第二豎框件正豎面外，所述螺紋桿的一端設有旋鈕。

33、進一步地，所述橫向結構還包括固定墊片；所述橫框件設有第三凹槽；所述固定墊片設置在所述第三凹槽中，用于與所述玻璃件接觸連接。

34、進一步地，還包括緩沖組件；所述緩沖組件布置在所述安裝板與所述玻璃件之間。

35、進一步地，所述緩沖組件包括墊塊和橡膠墊片；

36、若所述安裝板設有所述墊塊，則所述橡膠墊片貼設在所述墊塊上，則所述安裝板與所述玻璃件裝配好后，所述橡膠墊片與所述玻璃件接觸連接；

37、若所述玻璃件設有所述墊塊，則所述橡膠墊片貼設在所述墊塊上，則所述安裝板與所述玻璃件裝配好后，所述橡膠墊片與所述安裝板接觸連接。

38、與現有技術相比，本實用新型的有益效果為：

39、本實用新型的一種建筑玻璃磚墻承重結構，玻璃件通過第一連接組件固定在側結構上，第一連接組件可以方便玻璃件的導向定位安裝；豎向結構通過第二連接組件豎向固定在側結構上，第二連接組件可以便于豎向結構與側結構的拆裝連接，同時可以提高承重結構的連接強度；橫向結構橫向設在玻璃件上，且橫向結構通過第三連接組件與豎向結構連接，通過橫向結構，可以將玻璃件的上端和下端固定住，更好地提高對玻璃件的防護效果；通過第三連接組件，可以提高玻璃件安裝后的穩定性，解決以往“單一固定的橫壓板和豎壓板之間無直接聯系”導致玻璃件安裝后整體穩定性能差易翹縫的問題。

40、本實用新型橫向結構包括橫框件，橫框件端部設有第一凹槽；第三連接組件包括調節組件和匹配塊，調節組件與匹配塊連接，且調節組件設在豎向結構上；匹配塊能與第一凹槽配合，且調節組件能調節匹配塊至與第一凹槽完全連接。通過該新型連接模式，可以方便橫框件與豎向結構的拆裝連接，提高裝配效率；同時該新型連接模式，能建立起橫框件和豎向結構的連接關系，提高橫向結構固定玻璃件上端和下端的能力，進而最大程度避免固定玻璃件的結構發生翹縫問題。

41、本實用新型可以提高玻璃件安裝后的穩定性，可以提高對玻璃件的防護效果。

技術特征：

1.一種建筑玻璃磚墻承重結構，其特征在于，包括側結構、玻璃件、豎向結構、橫向結構、第一連接組件、第二連接組件和第三連接組件；

2.根據權利要求1所述的建筑玻璃磚墻承重結構，其特征在于，所述側結構包括立柱和安裝板；所述立柱、所述安裝板均豎向設置；所述安裝板一豎側與所述立柱一豎側連接；

3.根據權利要求2所述的建筑玻璃磚墻承重結構，其特征在于，所述第一連接組件包括第一連接件和第二連接件；

4.根據權利要求2所述的建筑玻璃磚墻承重結構，其特征在于，所述第二連接組件包括第一豎框件，所述第一豎框件與所述立柱的正豎側栓接；

5.根據權利要求4所述的建筑玻璃磚墻承重結構，其特征在于，

6.根據權利要求5所述的建筑玻璃磚墻承重結構，其特征在于，所述調節組件還包括折彎導向件；所述第二豎框件的側豎面還設有導向槽；

7.根據權利要求5所述的建筑玻璃磚墻承重結構，其特征在于，處于所述第二豎框件正豎面外，所述螺紋桿的一端設有旋鈕。

8.根據權利要求1所述的建筑玻璃磚墻承重結構，其特征在于，所述橫向結構還包括固定墊片；所述橫框件設有第三凹槽；所述固定墊片設置在所述第三凹槽中，用于與所述玻璃件接觸連接。

9.根據權利要求2至7任一項所述的建筑玻璃磚墻承重結構，其特征在于，還包括緩沖組件；所述緩沖組件布置在所述安裝板與所述玻璃件之間。

10.根據權利要求9所述的建筑玻璃磚墻承重結構，其特征在于，所述緩沖組件包括墊塊和橡膠墊片；

技術總結
本技術屬于房屋建筑技術領域，公開了一種建筑玻璃磚墻承重結構，包括側結構、玻璃件、豎向結構、橫向結構、第一連接組件、第二連接組件和第三連接組件；玻璃件通過第一連接組件固定在側結構上；豎向結構通過第二連接組件豎向固定在側結構上；橫向結構橫向設在玻璃件上，且橫向結構通過第三連接組件與豎向結構連接；橫向結構包括橫框件，橫框件端部設有第一凹槽；第三連接組件包括調節組件和匹配塊；調節組件與匹配塊連接；調節組件設在豎向結構上；匹配塊能與第一凹槽配合，且調節組件能調節匹配塊至與第一凹槽完全連接。本技術可以提高玻璃件安裝后的穩定性，可以提高對玻璃件的防護效果。

技術研發人員：何卓軒,林凱鑫,黃少騰,楊炳堯,賴永輝,姚人杰,梁樹偕,賴文彬,陳伯科,伍尚鋅,方梅
受保護的技術使用者：廣州市房屋開發建設有限公司
技術研發日：20240704
技術公布日：2025/4/28
