本技術涉及鋼跳板領域，具體為一種帶有鎖緊機構的鋼跳板。

背景技術：

1、鋼跳板是建筑和物流行業中不可或缺的重要工具，因其高強度、耐用且易安裝的特點而廣泛應用于造船、石油、電力、建筑等多個領域，其規格多樣，可根據需求選擇不同尺寸，在使用時，需確保安裝牢固，定期檢查并及時處理問題，高空作業時更要嚴格遵守安全操作規程，總之，鋼跳板以其優越的性能和廣泛的適用性，在建筑和物流領域發揮著重要作用。

2、在現有的鋼跳板安裝使用過程中，鎖緊機構常被用于將鋼跳板與外界鋼架相連接(如申請?zhí)枺?02021935629.2所述的一種帶有鎖緊機構的鋼跳板)，然而，在實際操作中，我們面臨一個顯著的問題：出于安全考慮，在拼接鋼跳板時需要盡量減小相鄰板之間的間隙，這一做法導致相鄰鋼跳板兩側的鎖緊機構間隙變窄，進而限制了鎖緊機構的安裝與拆卸操作空間，因此，當需要對特定鋼跳板進行拆卸時，操作變得異常困難，這無疑降低了鎖緊機構的使用便捷性。

技術實現思路

1、基于此，本實用新型的目的是提供一種帶有鎖緊機構的鋼跳板，以解決相鄰兩個鋼跳板導致兩側的鎖緊機構之間的間隙變小，降低了鎖緊機構的安裝拆卸的操作空間，因此，需對特定一塊鋼跳板進行拆卸時，變得尤為困難，降低了鎖緊機構使用便捷性的技術問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種帶有鎖緊機構的鋼跳板，包括鋼跳板主體和鋼架，所述鋼跳板主體通過鎖緊機構與鋼架相卡合，所述鎖緊機構包括卡鉤，所述卡鉤的一側設置有安裝板，所述卡鉤的外側設置有限位鉤，所述限位鉤的頂部設置有延伸片，所述延伸片的外側設置有滑動片，所述滑動片通過限位片、限位槽與延伸片滑動連接。

3、通過采用上述技術方案，鋼跳板主體通過鎖緊機構與鋼架緊密卡合，確保了鋼跳板的穩固性和安全性，有效防止了鋼跳板在使用過程中出現松動或脫落的情況。

4、進一步的，所述限位片與延伸片的橫截面呈工字型結構，所述限位片與限位槽卡合滑移。

5、通過采用上述技術方案，限位片與延伸片的工字型結構設置，增強了滑動連接的穩定性和耐用性，有效防止了卡頓或損壞，提高了鎖緊機構的使用壽命。

6、進一步的，所述滑動片呈矩形結構，用于提供使用者對延伸片、限位鉤的作用支撐點。

7、通過采用上述技術方案，滑動片的矩形結構設置穩固，為使用者提供了對延伸片和限位鉤的穩定支撐，便于精準控制鎖緊機構。

8、進一步的，所述滑動片的頂部設置有摩擦塊，用于提供使用者對滑動片的摩擦支撐力。

9、通過采用上述技術方案，通過設置摩擦塊，增加了對滑動片的摩擦力，使用戶在操作過程中能夠更穩定地控制滑動片，提高了操作精度。

10、進一步的，所述限位鉤的表面開設有滑槽，所述限位鉤通過滑槽與滑塊與卡鉤滑動連接。

11、通過采用上述技術方案，限位鉤表面的滑槽和滑塊設置，使限位鉤與卡鉤之間能夠靈活滑動連接，增強了鎖緊機構對不同尺寸和形狀鋼架的適應性。

12、進一步的，所述滑槽呈彎弧形結構，所述滑塊為限位鉤提供與鋼架的卡合支撐點。

13、通過采用上述技術方案，兩個滑塊的設置，顯著增強了鎖緊機構的穩固性，有效預防了松動或脫落的風險。

14、進一步的，所述安裝板的表面開設有兩個安裝孔，用于提供與鋼跳板主體螺栓連接參考點。

15、通過采用上述技術方案，安裝板上的安裝孔為鋼跳板主體與鎖緊機構的連接提供了精準的定位點，簡化了安裝步驟。

16、進一步的，所述鎖緊機構設置有四組，且分布在鋼跳板主體的邊角處。

17、通過采用上述技術方案，將鎖緊機構布置在鋼跳板主體的邊角處，優化了空間布局，使鋼跳板在結構上更加緊湊美觀。

18、進一步的，所述鎖緊機構的材質為熱鍍鋅鋼材。

19、通過采用上述技術方案，采用熱鍍鋅鋼材作為鎖緊機構的材質，顯著提高了其防腐性能和耐用性，有效延長了使用壽命。

20、綜上所述，本實用新型主要具有以下有益效果：

21、本實用新型通過鎖緊機構，操作人員能夠快速有效地解鎖鎖緊機構，進而拆除鋼跳板主體，這種操作方式簡便快捷，提高了工作效率，同時，限位片與限位槽的設計使得滑動片能夠穩定滑動，延長了限位鉤的作用力臂，從而增大了操作空間，使得拆除操作更加順暢，此外，四組鎖緊機構的設計進一步增強了鋼跳板的穩固性，而拆卸過程中逐一解鎖的方式也確保了操作的安全性和準確性，總的來說，這種設置不僅提升了鋼跳板的安裝和拆卸效率，還增強了操作過程中的穩定性和安全性。

技術特征：

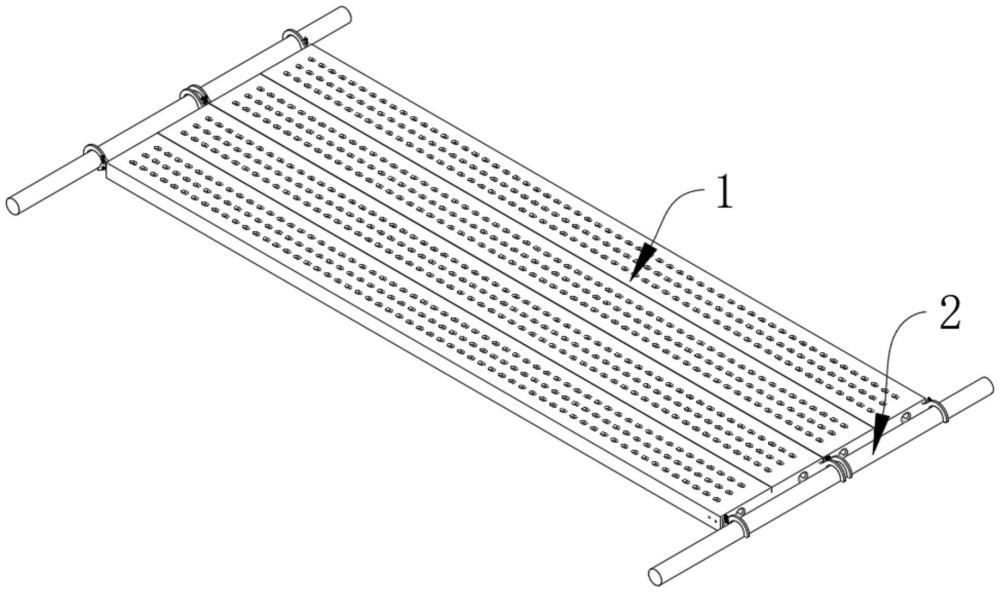

1.一種帶有鎖緊機構的鋼跳板，其特征在于：包括鋼跳板主體(1)和鋼架(2)，所述鋼跳板主體(1)通過鎖緊機構(3)與鋼架(2)相卡合，所述鎖緊機構(3)包括卡鉤(301)，所述卡鉤(301)的一側設置有安裝板(302)，所述卡鉤(301)的外側設置有限位鉤(304)，所述限位鉤(304)的頂部設置有延伸片(307)，所述延伸片(307)的外側設置有滑動片(309)，所述滑動片(309)通過限位片(308)、限位槽(310)與延伸片(307)滑動連接。

2.根據權利要求1所述的帶有鎖緊機構的鋼跳板，其特征在于：所述限位片(308)與延伸片(307)的橫截面呈工字型結構，所述限位片(308)與限位槽(310)卡合滑移。

3.根據權利要求1所述的帶有鎖緊機構的鋼跳板，其特征在于：所述滑動片(309)呈矩形結構，用于提供使用者對延伸片(307)、限位鉤(304)的作用支撐點。

4.根據權利要求1所述的帶有鎖緊機構的鋼跳板，其特征在于：所述滑動片(309)的頂部設置有摩擦塊(311)，用于提供使用者對滑動片(309)的摩擦支撐力。

5.根據權利要求1所述的帶有鎖緊機構的鋼跳板，其特征在于：所述限位鉤(304)的表面開設有滑槽(305)，所述限位鉤(304)通過滑槽(305)與滑塊(306)與卡鉤(301)滑動連接。

6.根據權利要求5所述的帶有鎖緊機構的鋼跳板，其特征在于：所述滑槽(305)呈彎弧形結構，所述滑塊(306)為限位鉤(304)提供與鋼架(2)的卡合支撐點。

7.根據權利要求1所述的帶有鎖緊機構的鋼跳板，其特征在于：所述安裝板(302)的表面開設有兩個安裝孔(303)，用于提供與鋼跳板主體(1)螺栓連接參考點。

8.根據權利要求1所述的帶有鎖緊機構的鋼跳板，其特征在于：所述鎖緊機構(3)設置有四組，且分布在鋼跳板主體(1)的邊角處。

9.根據權利要求1所述的帶有鎖緊機構的鋼跳板，其特征在于：所述鎖緊機構(3)的材質為熱鍍鋅鋼材。

技術總結
本技術公開了一種帶有鎖緊機構的鋼跳板，涉及鋼跳板領域。本技術包括鋼跳板主體和鋼架，所述鋼跳板主體通過鎖緊機構與鋼架相卡合，所述鎖緊機構包括卡鉤，所述卡鉤的一側設置有安裝板，所述卡鉤的外側設置有限位鉤，所述限位鉤的頂部設置有延伸片，所述延伸片的外側設置有滑動片，所述滑動片通過限位片、限位槽與延伸片滑動連接，本技術通過鎖緊機構，操作人員能夠快速有效地解鎖鎖緊機構，進而拆除鋼跳板主體，這種操作方式簡便快捷，提高了工作效率，同時，限位片與限位槽的設計使得滑動片能夠穩定滑動，延長了限位鉤的作用力臂，從而增大了操作空間，使得拆除操作更加順暢。

技術研發人員：印秋奇,張磊
受保護的技術使用者：江蘇寶耀機械有限公司
技術研發日：20240701
技術公布日：2025/4/28
